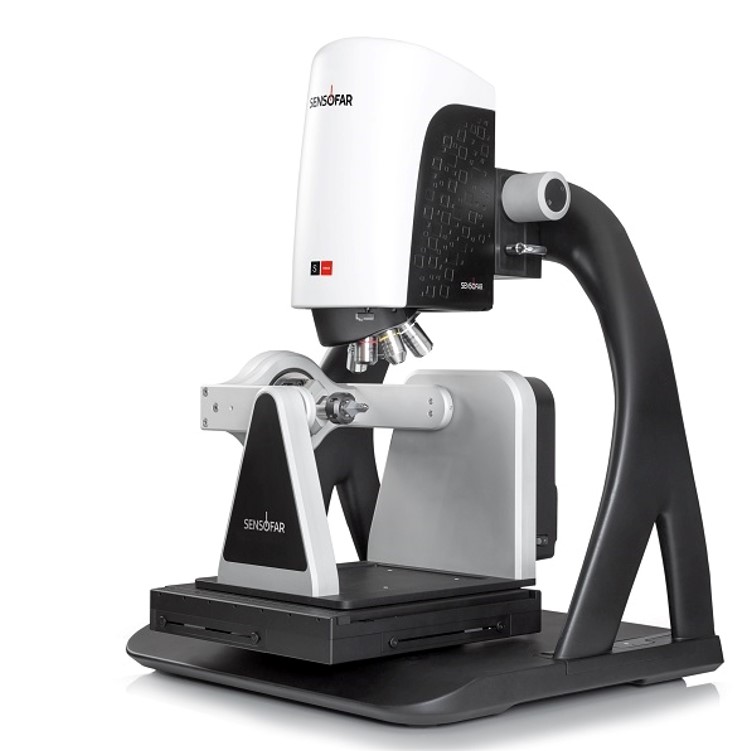

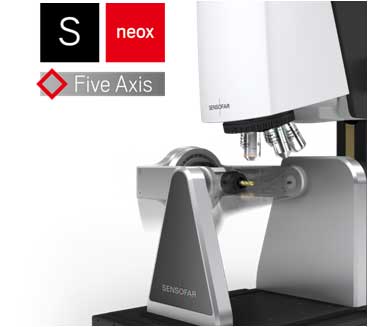

5軸ステージ付き白色干渉計 S neox Five Axis

S neox Five Axis 5軸ステージ付き白色干渉計は、高精度回転ステージモジュールと白色干渉計 高速・多機能モデルS neox の高度な検査および解析機能を組み合わせています。これにより、指定された位置・角度で自動的に3D表面形状測定を行い、完全な3D形状計測が可能になります。
全周3D測定
S neox Five Axis は回転と仰角の異なる位置でサンプルを測定し、個々の測定結果から成るグループを生成します。SensoFIVEソフトウェアは、これら個々の表面測定による画像情報を重ね合わせて合成し、サンプル全体の3次元測定結果を高精度に生成します。仰角の異なるデータをマージすることで、鋭角部などの3D形状情報を取得することができます。隣接表面を連結し90°以上の角度も測定可能です。急峻な角度を含む複雑な表面は、影が発生するため1回で全体を計測するのが困難ですが、サンプルを傾けて異なる2点から測定し、その2つの測定形状を合成し、影となっていた表面を含めた形状を明らかにします。測定した個々結果は自動的に合成され、完全な3D形状測定が達成されます。
![]() | ![]() | ![]() |
3つの測定技術を一台で
![]() | ![]() | ![]() |
共焦点 | 焦点移動 | 白色干渉計 |
S neox Five Axis 高性能 3D光学形状測定器は、可動部品を含まない同一センサヘッドで、3つの測定法を提供する画期的な製品です。形状の高速測定(Ai焦点移動)、サブナノメーター粗さ(白色干渉計)、高い水平方向および垂直方向の解像度を必要とする寸法精度(共焦点)測定まで広範囲のスケールをカバーします。
原理の詳細については次の技術情報ページをご参照ください。
光学式非接触3D形状測定の原理
先進的な測定・観察方式
寸法


測定技術
![]() | ![]() | ![]() |
---|---|---|
共焦点 | 白色干渉計PSI, ePSI, CSI | Ai焦点移動 |
S neox Five Axis 光源
![]() | ![]() | ![]() | ![]() |
630 nm | 530 nm | 460 nm | 575 nm |
対物レンズ性能 明視野
倍率 | 5X | 10X | 20X | 50X | 100X | 150X |
---|---|---|---|---|---|---|
開口径 NA | 0.15 | 0.30 | 0.45 | 0.80 | 0.90 | 0.90 |
作動距離 WD (mm) | 23.5 | 17.5 | 4.5 | 1.0 | 1.0 | 1.5 |
FOV 視野1 (μm) | 3378 x 2826 | 1689 x 1413 | 845 x 707 | 338 x 283 | 169 x 141 | 113 x 94 |
空間サンプリング2(µm) | 1.38 | 0.69 | 0.34 | 0.13 | 0.07 | 0.05 |
光学分解能3(µm) | 0.94 | 0.47 | 0.31 | 0.18 | 0.16 | 0.16 |
システムノイズ4(nm) | 100 | 30 | 8 | 5 | 3 | 2 |
最大傾斜5(º) | 9 | 17 | 27 | 44 | 64 | 64 |
対物レンズ性能 白色干渉計
倍率 | 5X | 10X | 20X | 50X | 100X | 150X |
---|---|---|---|---|---|---|
開口径 NA | 0.075 | 0.13 | 0.30 | 0.40 | 0.55 | 0.70 |
作動距離 WD (mm) | 10.3 | 9.3 | 7.4 | 4.7 | 3.4 | 2.0 |
FOV 視野1 (μm) | 6756 x 5652 | 3378 x 2826 | 1689 x 1413 | 845 x 707 | 338 x 283 | 169 x 141 |
空間サンプリング2(µm) | 2.76 | 1.38 | 0.69 | 0.34 | 0.13 | 0.07 |
光学分解能3(µm) | 1.87 | 1.08 | 0.47 | 0.35 | 0.26 | 0.20 |
システムノイズ4(nm) | PSI / ePSI 0.1 nm (PZTで0.01 nm) CSI 1 nm | |||||
最大傾斜5(º) | 4 | 7 | 17 | 24 | 33 | 44 |
注釈
1. 3/2”カメラと0.5倍の光学系による最大視野
2. 表面のピクセルサイズ。
3. L&S: ライン&スペース、レイリー基準による回折限界の半分の値、空間サンプリングは干渉対物レンズの光学分解能を制限する可能性があります。青色LEDによる値。
4. システムノイズは、光学軸に対して垂直に配置されたキャリブレーションミラ ーにおいて、連続する2つ測定値の差として計測。干渉対物レンズ、PSIの場合、10個の位相の平均です。温度制御された部屋でピエゾステージスキャナの使用した場合0.01 nmまで達成可能。緑色LEDでの値 (CSIは白色LED) 解像度HD VC-Eの環境振動で測定。
5. 滑らかな表面上での値。散乱面上で最大傾斜 86º
S neox Five Axis Z軸方向性能
Z軸 | 粗さ(リニアステージ) | 精度(静電センサ付きピエゾスキャナー) |
---|---|---|
垂直範囲 | 40 mm | 200 µm |
分解能 | 5 nm | 1.25 nm |
精度 再現性
測定基準 | 値 | U, σ | 測定技術 |
---|---|---|---|
段差 | 48600 nm | U=300 nm, σ= 10 nm | 共焦点、白色干渉計CSI |
7616 nm | U=79 nm, σ= 5 nm | 共焦点、白色干渉計CSI | |
941.6 nm | U=7 nm, σ= 1 nm | 共焦点、白色干渉計CSI | |
186 nm | U=4 nm, σ= 0.4 nm | 共焦点、白色干渉計CSI | |
44.3 nm | U=0.5 nm, σ= 0.1 nm | 白色干渉計CSI | |
10.8 nm | U=0.5 nm, σ= 0.05 nm | 白色干渉計CSI | |
面粗度(Sa)7 | 0.79 µm | U=0.04 µm, σ=0.0005 µm | 共焦点、Ai移動焦点、白色干渉計CSI |
プロファイル粗さ (Ra)8 | 2.40 µm | U=0.03 µm, σ= 0.002 µm | 共焦点、Ai移動焦点、白色干渉計CSI |
0.88 µm | U=0.015 µm, σ= 0.0005 µm | 共焦点、Ai移動焦点、白色干渉計CSI | |
0.23 µm | U=0.005 µm, σ= 0.0002 µm | 共焦点、Ai移動焦点、白色干渉計CSI |
注釈 7.面積 1×1 mm 8.プロファイル 4mm長
共焦点とAi焦点移動で使用する対物レンズは 50X 0.80 NA、CSIおよびPSIでは 50X 0.55NA。解像度 1220×1024ピクセル。全測定はPZTを使用。不確定度(U)は以下に準拠します。ISO/IECガイド 98-3:2008 GUM:1995, K=1,96 (信用度 95%)。σは25回の測定に依ります。
ケーススタディ
※いずれもSENSOFARサイトへ遷移します。
トライボロジーコーティングの表面特性:摩耗特性、厚さ、粗さ
乾式電解質研磨プロセスの特性評価
インサートの刃先測定
デンタルインプラントの表面トポグラフィーに対する埋め込み手術の影響
製品情報

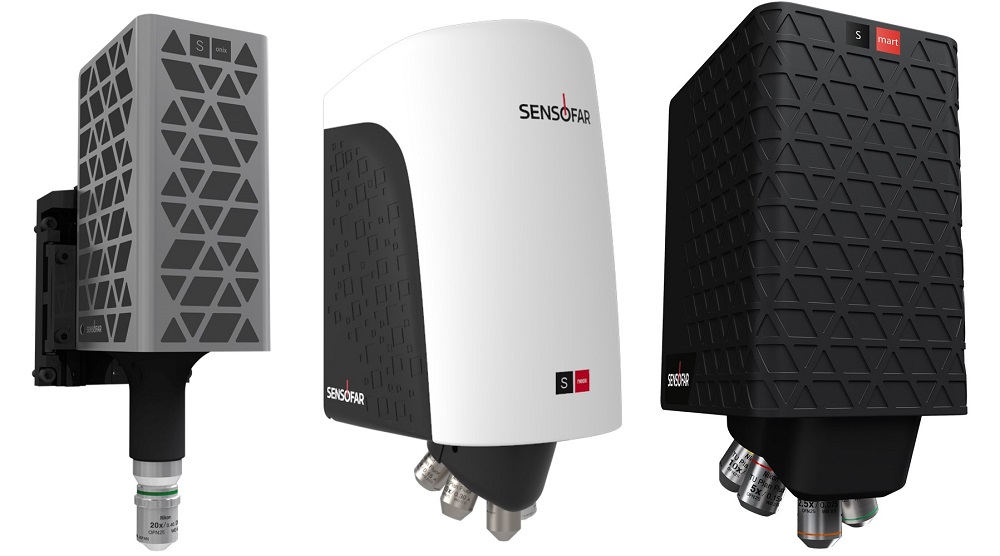

光干渉 焦点移動 共焦点 表面粗さ計測 3D測定センサ シリーズ一覧
