表面・薄膜 一覧

AFMプローブ 高分解能 Hi’Res-C

MikroMasch

Hi’Res-Cプローブはシリコンプローブよりも汚染が少なく、より多い枚数の高解像度スキャンの実行が可能です。Hi’Res-Cは微小領域 (< 250 nm) の走査や、平坦なサンプル (Ra < 20 nm) の測定で顕著に能力を発揮します。*本プローブは先端の曲率半径が小さいため、先端とサンプルの相互作用力は小さくなります。

Detail

白色干渉計シリーズ一覧

SENSOFAR Metrology

非接触・非破壊で表面の微細な3D形状、および粗さを測定・解析することができる形状計測装置です。装置組込み用顕微鏡ヘッドモデル、テーブルトップモデル、大型ステージ付きモデルまで、用途に応じた幅広いラインナップを提供。

Detail

AFMプローブ・カンチレバー

NanoWorld

NanoWorld社では、代表的なシリーズとして、PointProbe(ポイントプローブ)シリーズ, Arrow(アロー), Pyrex-nitride(パイレックス・ナイトライド)を取り揃えております。

Detail

超分解能 時間分解型共焦点 蛍光顕微鏡 MicroTime 200 STED

PicoQuant

超分解能を持つ時間分解共焦点顕微鏡。誘導放出抑制(STED)顕微鏡法を使用。光学分解能50nm未満(STED)、励起640nm(オプション:595nmおよび660nm)、SPADおよびHybrid-PMTを使用した最大6検出チャンネル、ゲート付きSTED(gSTED)とgSTED-FCSをサポート

Detail

高精度・多層膜・非接触 厚み計 157/137シリーズ

Bristol Instruments

※デモ機あり、サンプル測定可能 高精度 (±0.1 μm)、12μm から 80mmの広い範囲が測定可能な膜厚計(厚み計)です。独自の非接触光学技術を採用。硬質材料と軟質材料の両方を、損傷や変形なく厚さ測定をすることができます。最大31層の厚みを同時に測定することが可能です。

Detail

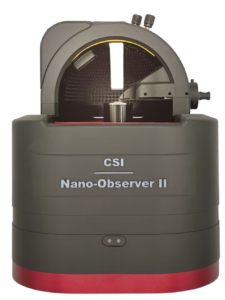

AFM(原子間力顕微鏡)取り扱い製品一覧

[オススメ]

日本レーザーでは用途に応じて様々なAFM(原子間力顕微鏡)を取り揃えております。

Detail

高速ケミカルイメージングQCL顕微鏡 Spero

DRS Daylight Solutions

業界一の超高速でケミカルイメージ(化学組成マッピング)を測定可能です。1視野のケミカルイメージは35秒で取得できます。固定波数でのイメージングは、毎秒30フレームのリアルタイム取得です。工業サンプルの赤外像を可視化できます。バイオ・医療分野ではがん細胞と正常細胞を赤外吸収スペクトルの違いで判別する研究に応用されています。詳しくは応用例タブをご覧ください。

Detail

測定用標準基板・テストサンプル・校正構造体

MikroMasch

測定用標準基板・テストサンプル・校正構造体:- AFM 校正用構造体 測定用標準基板 HOPG,- AFM 校正用構造体 TGXYZ,- AFM 校正用構造体 TGX,- AFM 校正用構造体 TGF11シリーズ

Detail

白色干渉計 高速・多機能モデル ”S neox”

SENSOFAR Metrology

S neox は、性能、機能、効率、デザインの全ての面で既存の光学3Dプロファイリング顕微鏡を凌駕する、クラス最高の面形状計測システムです。

Detail

FM Nanoview Op AFM 光学顕微鏡付きAFMプラットフォーム

FSM Precision

光学顕微鏡を備えたAFMのプラットフォーム。高速走査かつ高分解能、原子力間顕微鏡によるイメージングを実現。空中や液体中での測定に対応。

Detail

レジスコープ “ResiscopeII”

CSInstruments

AFM 超高感度電流増幅器

Detail

AFMプローブ HQシリーズ

MikroMasch

位相イメージングは、異種材料や特性の不均一性を持つサンプルにおいて、ナノスケールの違いをイメージングするために用いられるAFM技術の一つです。位相コントラストは、チップとサンプル間の相互作用に基づきますが、これらの相互作用は、スキャンパラメーターや、イメージングの測定モード(原子間力の引力領域か斥力領域で捜査しているかなど)に依存します。O’DeaとBurratoは、位相イメージングを使用して、Nafion膜のプロトン伝導ドメインをマッピングしました。彼らは、先端とサンプルの間の特定の相互作用力がプロトン伝導ドメインの分解能に大きく影響することを発見しました。斥力レジームでのイメージングにより、ドメインの面積が大きめに表示され、ドメインの数が少なめに表示されました。引力領域でのイメージングにより、水やフルオロカーボンのドメインが最も正確に測定できました。AFMのフィードバックループが最適化されていない場合、またはカンチレバーが共振周波数を超えて駆動していた時、位相イメージングは組成の違いではなく、形状の変化に対応するイメージになりました。

Detail

AFMプローブ Tipless チップレスカンチレバー

MikroMasch

チップレスシリーズは、チップの片側に異なるばね定数と共振周波数を持つ3つのチップレスカンチレバーを備えています。 本シリーズは以前の12シリーズに代わるものです。
チップレスカンチレバーは材料特性と相互作用の測定に使用できます。 ガラス球やポリスチレン粒子などをチップレスカンチレバーに取り付け、AFMのような実験に適用することができます。

Detail

ツインエアー方式高精細ディスペンサ Twin-airⓇ

エンジニアリング・ラボ

極微量滴下を可能にしたツインエアー方式。独自技術のセルフサックバックで液だれ、濡れ上がり無し

Detail

導電性プローブ

MikroMasch

導電性プローブ:- Pt プラチナ、Cr-Au 金 コーティング, – 高分解能導電性 DPERシリーズ, – 低ノイズ導電性 DPEシリーズ

Detail

3D形状・表面粗測定 ソフトウェアパッケージ

SENSOFAR Metrology

3D形状や表面粗さを測定、解析するための直感的で使いやすいソフトウェアパッケージを装置とセットで提供しています。

Detail

AFMコントローラー “Galaxy Dual”

CSInstruments
[オススメ]

24 bit AFMコントローラー。サポートの終了した Agilent Technology 製 AFM に対応します。シンプルに既存のコントローラーとの置き換えが可能。既存のAFMヘッドへプラグインの上、専用ソフトウェア使用して同様のAFM動作が行えます。

Detail

分子間相互作用解析装置 “QCM-D”

3T analytik

リアルタイムで質量変化と粘弾性、膜厚を分析高性能で低価格

Detail

非接触型厚さ測定装置 “VarioMetric”

Varioscale

レーザー干渉を利用した厚さ測定装置。厚膜(1~500μm)測定用。小型・高速・高精度

Detail

長寿命プローブ

MikroMasch

長寿命プローブ:- AFMプローブ HARDシリーズ,- AFMプローブ 導電性ダイヤモンドコーティング DMD-XSC11

Detail

シンクロトロン用対物レンズ

ASE Optics Europe

シンクロトロン放射によるイメージング用のカスタム対物レンズ。トモグラフィー対応。実用性を高める光学リレー。対物レンズ0.5倍、0.8倍、150㎜ 400㎜に対応。経験と知識から光学設計、エンジニアリング、製造、テストと一貫したサービスをご提供します。

Detail

装置組込み用白色干渉計・共焦点顕微鏡 S neox sensor

SENSOFAR Metrology

S neoxは多機能かつ高性能な機能をもつ組込み可能な3D測定センサです。共焦点・白色干渉計・焦点移動による3D表面形状測定加えて、膜厚測定ができ、幅広いアプリケーションに対応。自動3D測定が可能。

Detail

高精細マイクロ・ハンドディスペンサ

エンジニアリング・ラボ

実体顕微鏡下での手作業に最適なマイクロ・ハンドディスペンサ

Detail

Nanoview 1000 AFM ローコスト 高イメージング品質

FSM Precision

従来のAFMの半分以下の低価格ながら、高いイメージング品質を発揮します。日本初上陸の高コストパフォーマンスAFMです。

Detail
