AO Qスイッチ(音響光学Qスイッチ)

Isomet

音響光学デバイスによる短パルスレーザー発振用Qスイッチデバイス。様々な結晶素材で多様なアプリケーションに対応

音響光学デバイスによる短パルスレーザー発振用Qスイッチデバイス
  • 空冷(10Wまで)または水冷(60Wまで)
  • 最大ダメージ閾値 500 MW/cm2
  • 様々な結晶素材で多様なアプリケーションに対応

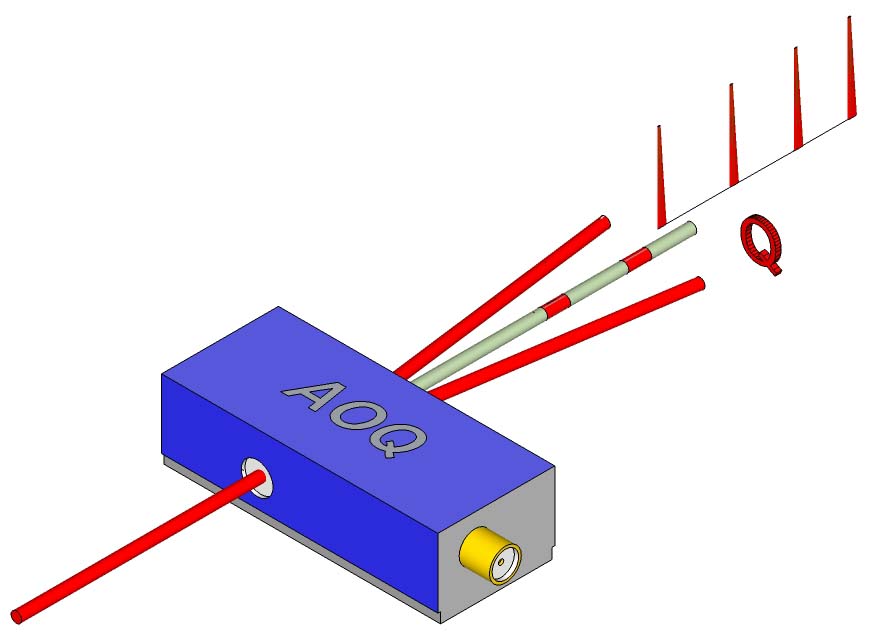

Qスイッチは、非常に高いピークパワーと短パルスを生成する内部共振器デバイスです。通常これらは0次光を用いる損失変調です。Qスイッチの目的は、0次光からできるだけ大きなパワーを共振器から回折して、キャビティーのロスを増大させ、レーザー発振を焼失させることにあります。QスイッチのRFドライブが一時的に停止されると、レーザー内に構築された光パワーは短パルスとして放射されます。この過程が 100KHz を超えるレートで繰り返されます。周波数と相互作用の長さに応じて、AO Qスイッチは、AOMのように回折ビームがシングルのブラッグ回折か、または複数の回折ビームを伴うラマン-ナス回折で動作します。

音響光学製品について

Isomet社のAO製品は全て、結晶素材の1面に圧電変換器が取り付けられています。RF駆動信号がこのトランスデューサーに印加されると、結晶内に音響進行波が発生します。光弾性効果により、音響列が屈折率に回折格子のスリット効果によく似た周期的変化をもたらします。実用的なAO製品は、入射レーザー光が高い割合で1次回折光に回折されるよう設計されており、これらデバイスはブラッグ領域内で作動します。

ブラッグセルやスコホニー変調器、大開口径デバイスなど特殊用途向けにも対応いたします。お問合せください。

*モデル番号をクリックするとPDFファイルをダウンロードします。(ISOMETサイト http://www.isomet.com/ 内です)

モデル 冷却 中心周波数 (MHz) 結晶 有効開口 (mm) 最大パワー (W) 損傷閾値 (MW/cm2)
Q1072-SF24L Conduction 24 SF10 1.5 5 >300
Q1058C-SFxxL-H Conduction 24/27 SF10 1.0/1.5 5 >300
Q1025-TxxL-H Conduction 27/80 TeO2 1 3 >250
Q1025-SFxxL-H Conduction 41/80 SF10 1 3 >300
Q1080C-TxxL-H Conduction 41/ 68 / 80 TeO2 1.5 4 >250
Q1087-aQ80L Conduction 80 Quartz 1 6 >500
Q1137-SFxxL-H Conduction 41/80 SF57 1.0 / 1.5 6 >300
Q1162-SFxxL-H Conduction 41/80 SF10 1 6 >300
Q1119-aQxxL-H Conduction 41/ 80 Quartz 1.0 / 1.5 10 >500
Q1119-FSxxL-H Conduction 41/ 80 Fused Silica 1.0 / 1.5 10 >500
Q1133-aQxxL-H Conduction 41/ 68 / 80 Quartz 1.0 to 2.0 10 >500
Q1133-FSxxL-H Conduction 41/ 68 / 80 Fused Silica 1.0 / 1.5 10 >500
Q1062-FSxxL-H Water 24/ 27 Fused Silica 1.5 to 6.0 60 >500
Q1062-FSxxS-H Water 24/ 27 F.Silica (Shear) 1.5 to 5.5 60 >500
Q1083-FSxxL-H Water 24/ 27 / 41 Fused Silica 1.5 to 6.0 60 >500
Q1083-FSxxS-H Water 24/ 27 / 41 F.Silica (Shear) 1.5 to 5.5 60 >500

ドライバ

Isomet社では、音響光学Qスイッチ用に最適化した種々のドライバをご用意しています。
各デバイスのドライバ及びエレクトロニクスの選定・詳細については日本レーザーまでご相談ください。
