アプリケーション 一覧

UVフェムト秒レーザー Tangor UV

Amplitude Systemes

OLEDディスプレイ加工に最適。出力パワー 15W/30W、パルス幅500fs、波長343nm、パルスエネルギー最大80 μJ。

Detail

マイクロドリリングシステム“ProbeDrill 355”

Oxford Lasers

高速・微細な多穴加工(円および四角形状)

Detail

NKT Photonics社 サイエンス向けピコ秒/フェムト秒レーザー

NKT Photonics

最大出力 10 W。繰返し周波数 固定または可変。シングルショット/バーストモードなど、用途に応じて最適なウルトラファーストレーザーを提案します。信頼性の高い高品質レーザーで、カスタマイズも対応。最先端の研究用途に最適な製品を提案いたします。

Detail

パルス色素レーザー

Sirah Lasertechnik

あらゆる原子・分子分光に好適なパルス色素レーザー。370~920 nm

Detail

AFMプローブ・カンチレバー

NanoWorld

NanoWorld社では、代表的なシリーズとして、PointProbe(ポイントプローブ)シリーズ, Arrow(アロー), Pyrex-nitride(パイレックス・ナイトライド)を取り揃えております。

Detail

蛍光式光ファイバー温度センサ Photon Control

Photon Control

高周波(RF)・強磁場環境でも信頼性の高い温度測定が可能な蛍光式のファイバー温度計です。
熱電対や放射温度計などの従来の温度計が不向きな用途、半導体製造装置(エッチング、成膜)、FPD、バッテリー、ブスバー/バスバー、開閉器(スイッチギア)、モーター、発電機、医療向け(MRI、ハイパーサーミア)などに最適です。

Detail

最大150μJ出力 高機能フェムト秒/ピコ秒レーザー Satsuma

Amplitude Systemes

革新的なファイバアンプ技術によるコンパクト、ハイパワー、高エネルギー、高繰り返しのフェムト秒/ピコ秒ファイバレーザー。パルス幅は最短 350 fs – 10 ps、繰返し周波数 single shot to 40MHz、最大平均出力 50W、最大パルスエネルギー 150 µJ

Detail

最大6波長出力 プラグ&プレイ・直接変調レーザーコンバイナー”LightHUB+”

Omicron Laserage Laserprodukte

最大6波長のDPSS / LDレーザーモジュール(355~1550 nm)をコンパクトパッケージに格納。1波長当り最大300mW

Detail

基板用 高速欠陥検査イメージング装置 AT1

Lumina Instruments

Lumina Instruments社のAT1は、ガラス基板、半導体基板、FPD、フォトマスク、ハードディスク等の基板の欠陥を可視化する高速欠陥検査イメージング装置です。他に類を見ない水準の測定速度とサブナノメートルオーダーの感度が特徴です。

Detail

LIBSオンライン元素分析システム

SECOPTA

オンライン・インラインLIBS元素分析システム。製造ラインにおけるリアルタイム元素分析。
応用例:異材混入の防止(鉄鋼製造)PMI、製造プロセスにおけるオンライン元素モニター、ベルトコンベヤ上の各種原材料(石炭、鉱石、焼結体、塩、スラグなど)のオンライン分析

Detail

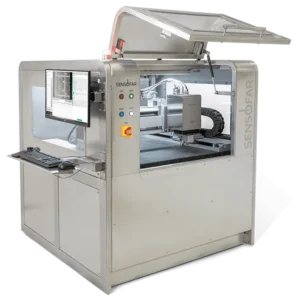

3D測定顕微鏡シリーズ一覧

SENSOFAR Metrology

非接触・非破壊で表面の微細な3D形状、および粗さを測定・解析することができる形状計測装置です。

Detail

Nanoview 1000 AFM

FSM Precision

従来のAFMの半分以下の低価格ながら、高いイメージング品質を発揮します。日本初上陸の高コストパフォーマンスAFMです。

Detail

走査型熱顕微鏡(SThM)用 アンプ VertiSenseユニット/プローブ VTPシリーズ

AppNano

走査型熱顕微鏡(SThM)用アンプ “VertiSenseユニット” を既存のAFMと組み合わせることで、走査型熱顕微鏡測定が可能。ほとんどの市販AFM装置と互換。VertiSenseユニット専用 “VTPプローブ” は、チップ先端に熱電対センサを配置。温度感度0.01℃、最大700℃まで測定可能。

Detail

テラヘルツ検出器(高速・高感度パイロセンサ)TeraPyro

Lytid

コンパクトで使いやすい高速・高感度テラヘルツセンサー。パイロエレクリック技術ベース。スペクトル範囲 0.1 – 30 THz。高速応答 ~2.5kHz。高感度(~2 kV/W)、低ノイズ。 パルス(QCW)操作。検出部サイズ 5mm径。

Detail

パルスファイバレーザー ”TruPulse”

TRUMPF (旧SPI Lasers)
[オススメ]

高い柔軟性&高速。種々のマーキングやパルス微細加工に最適なナノ秒パルスファイバレーザー

Detail

ピコ秒パルス&CW発振 ダイオードレーザー“QuixXシリーズ”

Omicron Laserage Laserprodukte

ピコ秒(最小パルス幅50ps, 最高100MHz繰返し)&CWの両発振が可能な高機能エレクトロニクス完全一体型ダイオードレーザーシステム。375~2090 nm範囲の多彩な波長ラインナップ。最大CW出力500mW、ピークパワー 最高2.5W。

Detail

動的光散乱法 粒度分布測定装置 NANOPHOX

Sympatec

一般的な動的光散乱法とは異なり、光源とセンサを2つずつ用いる「クロスコリレーション法」を採用しています。そのため、高濃度な試料でも多重散乱の影響を排除した正確な測定が可能です。(測定範囲 0.5 nm~10 μm)

Detail

SPMシリコンプローブ

AppNano

最高品質の低抵抗(0.01〜0.025Ω-cm) n型アンチモンドープ単結晶シリコン製。実績の高いシリコン技術と新しい微細加工プロセスにより、シャープなチップを具備した高品質モノリシックプローブを実現。ほとんどの市販AFM装置と互換。

Detail

動的画像式 粒度・形状分布測定装置 QICPIC

Sympatec

パルスレーザーによる高速撮像によって多数の粒子を測定するため、個々の粒子を測定しながらも、統計的に信頼性の高い解析が可能です。全ての粒子画像が生データとして保存されるため、形状も定量的に解析できます。乾式・湿式を問わず多様な試料に対応します。(測定範囲 0.55~34000µm)

Detail

UV/熱/複合ナノインプリント装置 RubiQ™

SCIVAX

ナノインプリントにおける樹脂硬化方式/プレス⽅式/加圧方式の組み合わせを選択可能。かつレトロフィットを可能にしたR&D専用装置。ナノインプリント・プロセス応用を伴う研究開発を加速します。

Detail

高出力・高繰返し Qスイッチ半導体励起固体レーザー“CL-210シリーズ”

Canlas

レーザー加工に適した短パルスレーザー。
3波長ラインナップ(1064, 532, 355 nm)。最高20W出力。繰返し 1-100kHz。最小パルス幅 20ns

Detail

破片粒子低減 レーザー切断装置 LMTS IR duo

Laser-Mikrotechnologie Dr. Kieburg

破片粒子の少ないレーザー切断を実現。リチウムイオン電池の電極加工に好適。

Detail

MicroSense 6800 シリーズ 静電容量変位センサ

MicroSense

シリーズ最高分解能・高速応答モデル
高速変位を高精度で測定

Detail

高エネルギーOPOチューナブルレーザー“RADIANTシリーズ”

Opotek

オールインワンデザインの高エネルギー120mJ 波長チューニング出力システム。210~3450nm。繰返し 10 or 20 Hz。パルス幅 5-7ns。

Detail
