狭線幅&低ノイズ 単一周波数ファイバレーザー“Koherasシリーズ”

NKT Photonics

狭線幅&低ノイズ。DFBレーザーベースの縦モードシングル 単一周波数レーザー。755-780nm, 1μm/1.5μm帯。10mW-15W出力。多彩モデルラインナップ。
Koheras HARMONIK ハイパワーSHG出力(755-780nm) 単一周波数ファイバレーザー新登場

狭線幅&低ノイズ。DFBレーザーベースの縦モードシングル 単一周波数レーザー



  • 単一周波数
  • 位相ノイズ/振幅ノイズを低減
  • ショットノイズ低減モデル
  • シンプルなターンキー機操作
  • 産業アプリケーション対応の高い堅牢性・信頼性
  • SuperK Fiber Delivery ファイバ出力&ファイバ・カップリング



Koheras ファイバレーザーは、縦モードシングル、単一周波数の超低ノイズ光源です。DFB デザインを元にした完全一体型システムで、産業・研究の両方に好適な、堅牢で信頼性の高い発振を保証しています。位相及び振幅のノイズレベルが他に類のないほど低く、過酷な環境下でも非常に高い安定性とモードホップフリーの単一周波数出力が得られます。さらに低い強度ノイズレベルが求められるアプリケーションでは、ショットノイズ低減モデルもご提供いたします。



Koherasシリーズは、波長帯域 1μm帯及び 1.5μm帯で、CW発振。出力パワーレベルは 10mW から 15W です。755-780nmのSHG出力モデルは、最大出力パワー7Wです。波長、出力パワー、RIN(相対強度ノイズ)抑圧といった多数のレーザーパラメータのコントロールや読み取りを、フロントパネルから直接またはGraphiKプログラムによるPC経由で実行できます。またサーマルチューニング機能が標準装備されており、オプションで高速ピエゾチューニング機能も追加できます。



高い周波数安定性や長いコヒーレンス長が求められる干渉アプリケーション(例:オイル/ガスの探査・開発、パイプラインのモニタリング、境界線セキュリティ、構造ヘルスモニタリングなど)に最適です。また強度ノイズが小さく、スペクトル安定性にも優れているため、風力タービンのための風力ドップラーライダーシステム用の光源や航空宇宙産業にも好適です。その他フォトニック・ドップラー速度計測 (PDV)、分光、基礎研究など多様なアプリケーションに応用できます。Koherasシリーズは全モデルについて、長期保証及び遠隔モニタ/サポートのサービスを提供しております。



モデル フォームファクタ 出力パワー イッテルビウムレーザー波長範囲 エルビウムレーザーの波長範囲
Koheras BASIK ラインカード 10-40 mW 1030-1120 nm 1535-1580 nm
Koheras BASIK MIKRO OEMモジュール 10-40 mW 1535-1580 nm
Koheras ADJUSTIK ラックマウント 2 W 1030-1120 nm 1535-1580 nm
Koheras ACOUSTIK ラックマウント 0.01-2 W 1030-1120 nm 1535-1580 nm
Koheras BOOSTIK ラインカード 2 W 1535-1580 nm
Koheras BOOSTIK HP ラックマウント 2-15 W 1050-1090 nm 1540-1570 nm
Koheras HARMONIK デスクトップ 7 W 775-780 nm





Koheras BasiK OEM向け 狭線幅&低ノイズ 単一周波数ファイバレーザー

Koheras BasiK

Koheras BasiK は、OEM組込みに最適なコンパクトな単一周波数ファイバレーザーモジュールです。複数のモジュールを組合せ、よりハイパワーのベンチトップシステムや多波長システムも構築できます。

仕様へ


Koheras MIKRO OEM向け コンパクト&低ノイズ 単一周波数ファイバレーザー

Koheras BasiK

Koheras MIKRO は、産業用センシングシステムへの組込み向けに開発された、市場で最も小さい単一周波数ファイバレーザーです。標準モデルは1550nm、10 or 40 mW 出力の2モデルをご用意しています。1535-1580 nm範囲からのご指定も承ります。

仕様へ


Koheras AdjustiK ベンチトップ 狭線幅&低ノイズ 単一周波数ファイバレーザー

Koheras AdjustiK

AdjustiKシステムは、シングルステージのアンプシステムを採用した、最大出力 200 mW の狭線幅&低ノイズ 単一周波数ファイバレーザーです。ベンチトップ型のレーザーシステムシリーズは、レーザーのセッティングが簡便で、主に干渉計センシングやライダーなどの研究・開発ツールとしてラボ使用をお勧めしています。

仕様へ


Koheras ACOUSTIK マルチチャンネル 狭線幅 単一周波数ファイバレーザー

Koheras ACOUSTIK

Koheras ACOUSTIK は最高16台の Koheras BASIK X15 を1台のシステムに統合したマルチチャンネル単一周波数ファイバレーザーです。全モジュールを簡単にまとめて駆動・制御できるのはもちろん、必要に応じてチャンネル数の変更も可能です。より高い出力が必要な場合には、スロットをアンプモジュールに割り当てることもできます。

システムはパッシブ冷却で、マルチチャンネル計測システム用に設計されています。スタンドアローンの 19” 3U ボックス型で、コントロールエレクトロニクスと電源が内蔵されています。個々のレーザーモジュールはフロントパネルから直接アクセスできます。

  • Koheras BasiKの異なるモデルから自由に選択してください。 異なるモデルと波長を同じACOUSTIKシステムにインストールできます。
  • 各チャネルから1つの出力を取得するか、すべてのチャネルを1つのシングルモードファイバー出力に多重化します。
  • 増幅モジュールまたは当社の高出力Koheras BOOSTIK HPのアンプを追加して、出力パワーを増やせます。
  • Koheras BOOSTIK HPアンプと組み合わせることができます


Koheras BOOSTIK ベンチトップ 高出力&低ノイズ 単一周波数ファイバレーザー

Koheras BOOSTIK

Koheras BOOSTIKは、低ノイズ、狭線幅のKoherasシードレーザー用に設計されたコンパクトなファイバーアンプモジュールで、1.5ミクロンの波長範囲で利用できます。 増幅器モジュールは、Koheras ACOUSTIKマルチ波長システム用のラインカードとして設計されており、Koheras BASIKシードレーザーもサポートしています。このアンプは、1545-1565 nmの範囲で動作するように設計されています。 BASIK E15およびC15シードレーザーモデルと完全に互換性があり、最大2 Wの光出力パワーがあります。
仕様へ




Koheras BOOSTIK HP ハイパワー&低ノイズ 単一周波数レーザー

BOOSTIK HPは、優れたビーム品質、高出力パワーのユニークな組み合わせを備えた、メンテナンスフリーの単一周波数ファイバーレーザーです。ターンキーラック19″システムには、制御電子機器と電源が含まれており、計測学などでの実験室での作業や実験研究に最適です。BOOSTIK HPシステムの動作波長を1または1.5 µmの範囲で自由に選択でき、優れたビーム品質により効率的な周波数変換が可能になります。
仕様へ





Koheras HARMONIK ハイパワー SHG出力(755-780nm) 単一周波数ファイバレーザー

Koheras HARMONIK

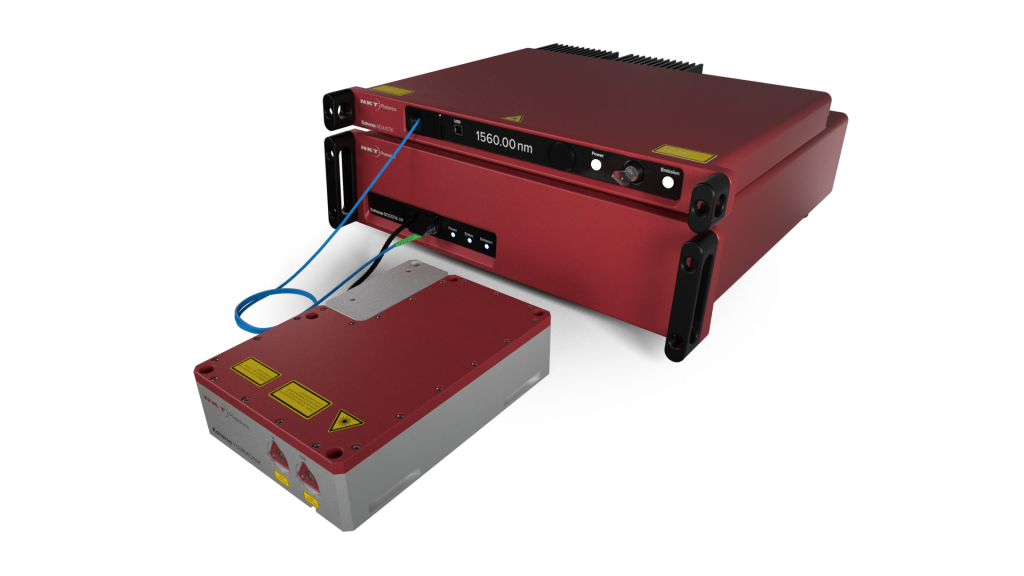

HARMONIKシステムは、波長755-780nm、最大出力パワー7Wの、高出力 周波数ダブリングレーザーシステムです。Koheras 低ノイズファイバレーザーフォームおよびBOOSTIKと、新しい周波数変換モジュールで構成されます。BOOSTIKシステムは19インチラックマウントで、HARMONIKは卓上モジュールです。
低強度ノイズモデルのC7と、狭線幅&超低位相ノイズモデルのE7の2種類をご用意しています。C7は相対強度ノイズが非常に低く、RINレベル -140 dBc/Hz (10 MHz時)です。E7は、<0.2 kHz の狭線幅と、-87 dB(rad/√Hz/m) (10 Hz時)の非常に低い位相ノイズが特長です。

いずれのモデルも標準出力パワーが高く、最大7Wです。特注でさらにハイパワーも提供可能です。また M2 < 1.1 の良好なビーム品質を持ち、量子センシングやレーザー冷却&原子トラップなどに好適です。堅牢な筐体で、ビーム出力は標準でフリースペースですがファイバ出力も可能です。ファイバ出力をご希望の場合には、ハイパワー伝送に最適なNKT Photonics社独自の高効率 偏波保持シングルモード・フォトニック結晶ファイバを推奨いたします。

仕様へ





モデル Koheras BasiK Y10 Koheras BasiK E15 Koheras BasiK C15 Koheras BasiK X15
波長 1064 or 00 nm
(1030 – 1120 nm 範囲にて
ご指定可能)
1550.12 nm
(1535 – 1580 nm 範囲にて
ご指定可能)
1550.12 nm
(1535 – 1580 nm 範囲にて
ご指定可能)
1550.12 nm
(1535-1580 nm 範囲にて
ご指定可能)
出力パワー > 10 mW※1 40 mW > 10 mW※1 30 mW※1
PM オプション オプション
高速変調 オプション オプション
モデル Koheras BASIK MIKRO E15 Koheras BASIK MIKRO C15
波長 1550.12 nm (1535 – 1580 nm 範囲にてご指定可能) 1550.12 nm (1535 – 1580 nm 範囲にてご指定可能)
出力パワー 40 mW > 10 mW※1
PM オプション オプション
高速変調 オプション オプション
モデル Koheras AdjustiK X15 System Koheras AdjustiK E15 System Koheras AdjustiK C15 System Koheras AdjustiK Y10 System
波長 1550.12 nm (1535 – 1580 nm 範囲にてご指定可能) 1550.12 nm (1535 – 1580 nm 範囲にてご指定可能) 1550.12 nm (1535 – 1580 nm 範囲にてご指定可能) 1064.12 nm (1535 – 1580 nm 範囲にてご指定可能)
出力パワー 22.5 mW※1 40 mW > 10 mW※1 > 10 mW※1
PM
高速変調
モデル Koheras AdjustiK X15HP System Koheras AdjustiK C15HP System Koheras AdjustiK E15HP System Koheras AdjustiK Y10HP System
波長 1550.12 nm (1545 – 1565 nm 範囲にてご指定可能) 1550.12 nm (1545 – 1565 nm 範囲にてご指定可能) 1550.12 nm (1545 – 1565 nm 範囲にてご指定可能) 1064.00 nm (1060 – 1075 nm 範囲にてご指定可能)
出力パワー 2 W 2 W 2 W 0.2 W
PM
高速変調
モデル Koheras BOOSTIK Y10 Koheras BOOSTIK E15
波長 1064.00 nm(1050 – 1090 nm 範囲にてご指定可能) 1550.12 nm(1550 – 1570 nm 範囲にてご指定可能)
出力パワー 2, 5, 10 or 15W 2, 5, 10 or 15W
PM ※2
高速変調
モデル Koheras HARMONIK C7 Koheras HARMONIK E7
出力可能波長 775-780 nm
出力パワー up to 7W
PMファイバーデリバリー オプション オプション
RIN 超低
線幅 <30 kHz <0.2 kHz
高速変調

※1 固定出力パワー(調整不可)
※2 2Wの非PM出力で利用可能
