高出力高精度 ピコ秒ダイオードレーザードライバー Taiko PDL M1

PicoQuant

パワフルで精密なピコ秒ダイオードレーザードライバー、5年間保証の安心品質。繰り返し周波数 1 Hz ~ 100 MHz。バーストパターン、パルス&CWモードを設定可能

パワフルかつ精細なコントロールが可能なピコ秒ダイオードレーザードライバー
  • 最も強力なドライバーで、かつ
    精細なレーザーパラメーターの制御が可能
  • パルス、バースト、CWで動作可能
  • パルスパラメーターと光出力を校正可能
  • USBまたはローカルインターフェースで簡単に制御可能
  • LDH-Iシリーズに最適
  • 5年保証

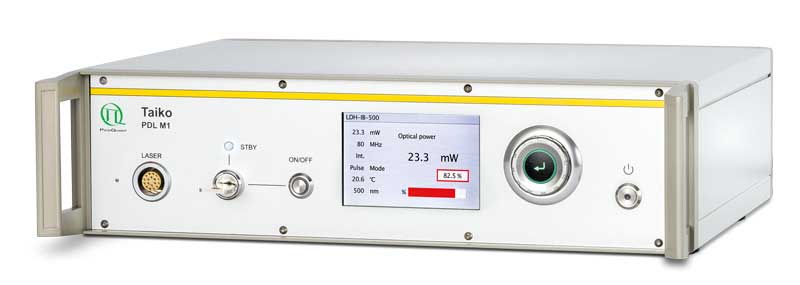

Taiko PDL M1は、LDH-Iシリーズのすべてのレーザーヘッドを操作・監視できる高出力高精度のレーザードライバです。Taikoの強みは、出力性能の向上、レーザーダイオードのスマートモニタリング、使いやすさであり、初心者のレーザーユーザーでも利用できます。発光波長の変更は、別のレーザーヘッドを接続するだけと簡単で、ヘッドの動作パラメーターは自動的に認識します。



さらにパワフルに

Taiko PDL M1は、高出力のレーザーダイオードを動作させるため出力機能が強化
されています。たとえば、最新世代のマルチトランスバースモード・ダイオードは、パルスモードで最大150 mW、CWモードで最大200mWの平均光出力が可能になりました。これらのレーザーダイオードは、可視領域全体をカバーしています。さらに、レーザーダイオードヘッドは、2つの異なるモード、従来のリニアモードと、新しく最大出力モードで操作が可能になりました。


リニアモードでは、パルスエネルギーとパルス形状の両方が、特定の強度設定の繰り返し率の全範囲にわたって一定に保たれることが保証されています。 これにより、寿命測定などの非常に安定した機器応答関数(IRF)が保証され、すべての繰り返し周波数で平均出力の完全な線形性が提供されます。 最大出力モードでは、各繰り返し周波数で、最高のパルスエネルギーに到達することができます。 達成できる追加の出力の正確な量は、接続されているレーザーヘッドとそれが動作する繰り返し率の両方に依存します。

フルコントロール

Taiko PDL M1は、LDH-Iシリーズのレーザーヘッドと連動して、さまざまな操作パラメーターを読み取り、表示します。 これらには、中心および電流放出波長、レーザーヘッド温度、繰り返し周波数、および電流出力強度の推定が含まれます。 すべてのLDH-Iヘッドは、その強度/出力パワー曲線および温度に依存する波長シフトに関して、製造中に較正されます。それによりTaiko PDL M1は、動作中の出力パワーと中心波長を表すことができます。 出力パワーの設定は、強度の相対パーセンテージ値または光出力(mW、W)の絶対校正値のいずれかによって行うことができます。

柔軟なパルスパターン

Taiko PDL M1レーザードライバーは、シングルショットから100 MHzまでの任意の内部繰り返し周波数、及び連続波モードまたは外部トリガーでの動作をサポートします。 また、自由に選択可能なバースト周期で最大1,700万パルスからなるユーザー定義のバーストシーケンスを生成することも可能です。 このバーストモードを使用すると、時間分解リン光測定や、大量の励起エネルギーを定期的にサンプルに蓄積する必要があるその他のアプリケーションに非常に役立ちます。

直観的なユーザーインターフェイス

パワー設定は直感的な “ワンボタン・コントロール “のローカル・インターフェース、またはPicoQuants社のレーザードライバーソフトウェア(USB接続が必要)による遠隔操作で、Taiko PDL M1を制御します。すべてのレーザー・パラメーターは、独自のダイヤルとプッシュ・ボタンの組み合わせにより、TaikoのカラーLCDに表示される直感的なメニュー・のナビゲーションで、ローカルにアクセスし調整可能です。パワーの強さ、動作モード(パルス、バースト、CW)、繰り返し周波数などを数回の操作で設定できます。また、WindowsTMを搭載したPCであれば、グラフィカル・ユーザー・インターフェースを備えた専用のコントロール・ソフトウェアを使って、Taiko PDL M1をリモート操作が可能です。Taiko PDL M1は標準的なUSB接続でPCと接続されます。ローカルとリモートのインターフェースは完全に同期しており、同時に使用ができます。両方のインターフェースは、現在の温度、繰り返し周波数、動作モード、および推定波長シフトと光出力パワーなどの関連するレーザーヘッド情報を読み取ることができます。

レーザーの安全性

Taiko PDL M1レーザードライバーは、キースイッチやリモートインターロックなど、関連するすべてのレーザー安全機能を組み込んでおり、レーザークラス4 / IVまでのデバイスに関する国際的なレーザー安全規制に準拠しています。

ソフトウェアとデベロッパーライブラリ

ソフトウェアDLL Version2.1

Taiko PDL M1 と互換レーザーヘッドの組合せは、短パルス、可変の高繰り返し周波数、安定性の高いパルスエネルギーで、さまざまな用途にお使いいただけます。

  • 時間分解測定
  • 材料科学と半導体診断
  • 計測と校正
  • レンジングとLiDAR
  • ライフサイエンス、FLIM、FCS、STED、TRPL
  • 拡散測定(DOT、DCS、TD-DCS)
  • シード レーザー
内部発信器
タイプ クリスタルロック
動作モード パルス、バースト、CW
繰り返し周波数範囲 1 Hz ~ 1 MHz 、(10の様々な出力の内1、2または5回のステップにて)
1 ~ 100 MHz (1 MHzのステップにて)
低ジッター < 20 ps (FWHM), typ. 3-5 ps (FWHM)
外部トリガー入力
入力電圧範囲 -5 ~ +5 V (TTL 互換)
トリガーレベル(調整可能) -1 ~ +1 V
要求パルス幅 > 5 ns
遅延 トリガー入力から光学出力まで: typ 16 ns,ジッター < 20 ps. トリガー入力から同期出力まで : typ 6 ns.
周波数範囲 single shot ~ 90 MHz
入力インピーダンス 50 Ω
コネクタ BNCコネクタ(メス)
同期出力
振幅 < -800 mV ,50 Ω (NIM)
パルス幅 5 ns
遅延 同期出力 (立下りエッジ) から レーザー出力: typ. 10 ns, ジッター < 20 ps
入力インピーダンス(同期先) 50 Ω
コネクタ SMAソケット(メス)
ゲート入力
ファーストゲート パルスモードまたはバーストモード:遷移時間 typ.10 ns
CWモード:立ち上がり時間 typ.5-10 µs (最大CWの出力0%~80-90%、波長によって異なる)
入力インピーダンスは,10kΩ(プルアップ)または50Ω(プルダウン)から選択可能
コネクタタイプ 1ピンLEMOソケット – 00.250シリーズ
例 FFA.00.250.NTA
スローゲート 遷移時間<1 ms
コネクタタイプ 1ピンLEMOソケット-00.304シリーズ
例:FGG.00.304.CLA
リモートインターロック
電圧 < 16 VDC
ループ抵抗 最大10 Ω
リモートインターロックコネクタ Lemo 00.304 と バナナソケット
コンピュータ
PCインターフェイス USB 2.0
OS WindowsTM 8 / 8.1 / 10
電源
電圧 220 / 240 もしくは 110 / 120 VAC, 50 / 60 Hz
消費電力 最大 140 W
寸法
ベースユニット 355 × 311 × 95 mm (w × l × h)
動作環境
温度範囲 10 ~ 40 °C
相対湿度 < 80%

**仕様および外観は予告なく変更される場合があります。**
