サブナノ秒 パルスLED光源 PLSシリーズ

サブナノ秒パルスLED光源

  • 波長255〜600nm
  • 最大2.5mWのピークパワー
  • 最小600psのパルス幅(FWHM)
  • シングルショットから40MHzまでの繰り返し周波数
  • オプションのバンドパスフィルター

PLSシリーズのパルスLEDは、市販されている小型サブナノ秒パルスLED光源で最速です。短パルス幅と高い繰り返し周波数を兼ね備えた、コンパクトでメンテナンスフリーのセットアップになっています。

紫外線での直接発光

PLSシリーズのLEDは、255nmという短い波長の紫外線スペクトル範囲で直接発光する唯一のコンパクトなパルス光源です。 中心波長が255nm〜370 nmの8つの異なるLEDにより、アプリケーションのニーズに応じてピーク波長を選択できます。 それらのスペクトルおよびタイミング特性は、生物医学的用途、例えば、標識された物質、ならびにトリプトファンまたはチロシンのような天然の蛍光アミノ酸の検出にも特に適しています。

最小パルス幅600ps

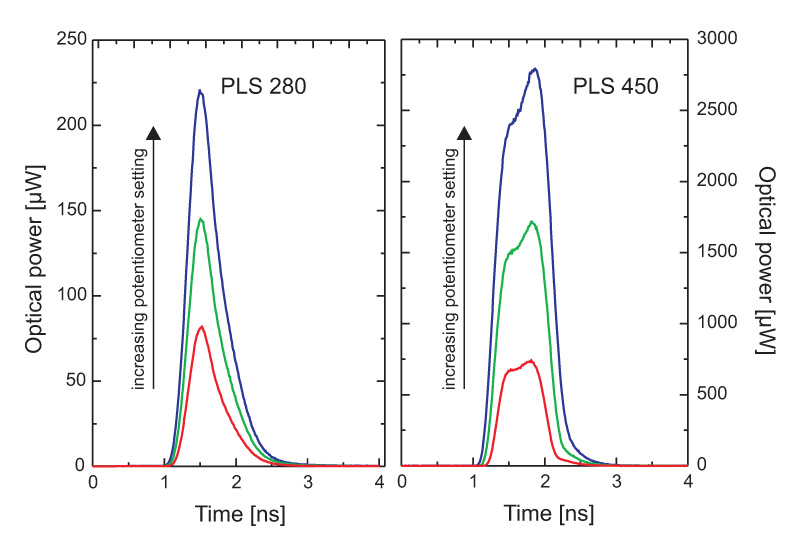

すべてのパルスLEDは、半値全幅(FWHM)が1ナノ秒未満のピコ秒パルスを放出します。一部の波長では、600psまでのパルス幅でも可能です。 パルス幅自体は制御できませんが、選択したLEDの出力レベルに依存すします。

数μWの平均出力


すべてのLEDヘッドは、与えられた強度設定でほぼ一定のパルスエネルギーを放出するように設計されています。 したがって、繰り返し周波数を2倍にすると、平均出力が実質的に2倍になります。 可視スペクトルのLEDの達成可能なパルスエネルギーは、最大2 pJに達する可能性があります。これは、40MHzの繰り返し周波数で最大80µWの平均出力パワーに相当します。 UVのLEDの場合、達成可能なパルスエネルギーは低く、通常は1pJ未満です。 10 MHzの最大繰り返し周波数では、これは約1 µWの平均出力に相当します。

最小スペクトル幅10nm

すべてのパルスLEDのスペクトル発光プロファイルは、パルスダイオードレーザーよりも広くなっています。 UV LEDの場合、スペクトル幅は20 nm未満ですが、可視LEDの場合、スペクトル幅は50nmにもなる場合があります。 適切なバンドパスフィルターを使用することにより、スペクトル幅をさらに縮小することができます。

時間分解蛍光分光計に適しています

パルスLEDとパルスダイオードレーザーの最も重要な違いは、LEDの発光が発散し、コヒーレントではなく、偏光しておらず、強度分布も不均一であるという事実です。使用するLEDに応じて、円形に近いものから楕円形に近いものまで、さまざまなビーム形状が見られます。そのため、シングルモードやマルチモードの光ファイバーへのファイバーカップリングの効率は非常に低く、注目すべき例外は、液体ライトガイドなどの大面積ファイバなります。ただし、短距離相互作用の場合、たとえば、コンパクトな時間分解蛍光寿命分光計では、PLSシリーズのLEDは非常に有用な励起源です。

PLSシリーズのLEDヘッドは、PDLシリーズのどのドライバーでも、繰り返し周波数や出力パワーなどのすべての機能を制御・調整できます。

仕様

最大繰り返し周波数 10 MHz



平均出力(繰り返し周波数10 MHz)
タイプ波長(±10)フィルター無カラーガラスフィルターバンドパスフィルター※3スペクトル幅パルス幅 (typ)
PLS 255255 nm1 µW< 20 nm800 ps
PLS 265265 nm1 µW< 20 nm700 ps
PLS 270275 nm2 µW< 20 nm650 ps
PLS 280※1285 nm1 µW2 µW< 20 nm900 ps
PLS 300※1295 nm1 µW2 µW< 20 nm900 ps
PLS 310※1315 nm0.6 µW1 µW< 15 nm800 ps
PLS 320※1325 nm0.5 µW0.8 µW< 15 nm800 ps
PLS 340※2340 nm1 µW< 10 nm800 ps
PLS 575※2575 nm3 µW< 20 nm< 1.3 ns



最大繰り返し周波数 40 MHz



平均出力(繰り返し周波数 40 MHz)スペクトル幅 (approx.)
タイプ波長(±10)フィルター無バンドパスフィルター※3フィルター無バンドパスフィルター※3パルス幅 (typ)
PLS 370※4370 nm10 µW20 nm800 ps
PLS 400※2400 nm50 µW20 nm800 ps
PLS 450460 nm80 µW40 µW40 nm30 nm800 ps
PLS 500485 nm35 µW15 µW45 nm35 nm800 ps
PLS 600600 nm20 µW12 µW20 nm18 nm950 ps


※1 デフォルトでカラーガラスフィルターが付属していますが、パフォーマンスを向上させるためのオプションとしてバンドパスフィルターを利用できます。
※2 発光はスペクトル的にクリーンで、追加のフィルターは必要ありません。
※3 オプションで利用できます。
※4 常にバンドパスフィルターが付属しています。

すべてのPLSヘッドには、レンズが内蔵されています。



寸法
直径30 mm
長さ(コリメーター付き)66 mm
長さ( レンズ及びフィルター付き)80.5 mm

アプリケーション

  • 時間分解蛍光
  • 生化学的分析
  • ペリレン、クマリン、フルオレセイン、ローダミン色素で標識された分子の検出
  • トリプトファンまたはチロシンからの固有のタンパク質の蛍光
  • ピンダイオードやPMTなどのオプトエレクトロニクスデバイスのテスト
