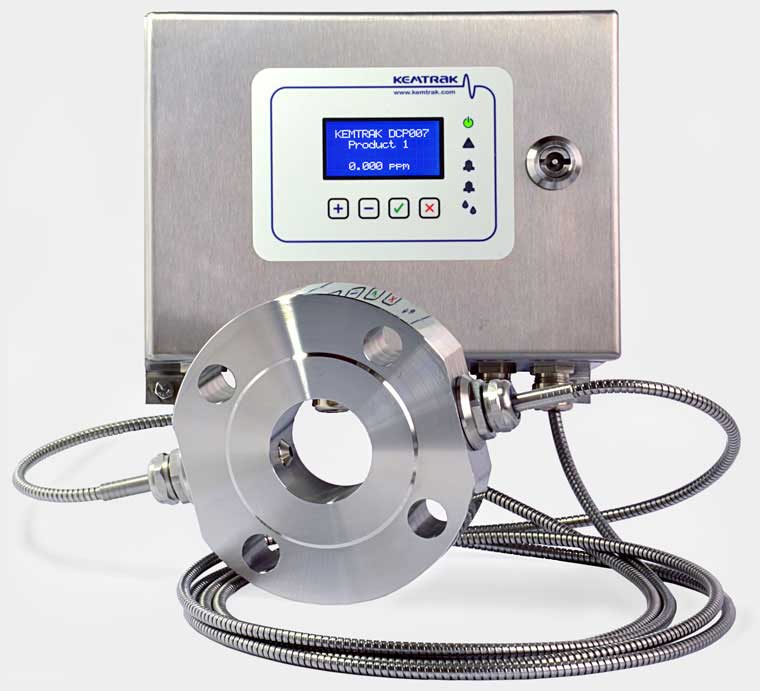

プロセスフォトメータ（濃度・色モニタ）”DCP007″
プロセスの濃度・色をリアルタイム測定
- ドリフト・ノイズフリーの測定法
- 測定ヘッド（セル）と計測器がセパレートされた堅牢なデザイン
- ワイドダイナミックレンジ
- メンテナンスフリー
- 多くの配管にマッチする多種類の測定セル
- アナログ出力 (0/4-20 mA)
- Modbus (スレーブ) TCP/IP ＆ Profibus (オプション)
- ローカル & webベース GUI (TCP/IP)
- ATEX Exd IIB + H2 T6 IP66 Category II 2 G (オプション)
【環境・水】
水の色測定 色度単位：Platinum-Cobalt (Pt-Co) / Hazen / APHA
【化学】
アルコール・有機溶媒中の水分測定
【食品・飲料】
砂糖の色測定 国際ICUMSAメソッド
【石油化学】
石油製品 ASTMカラー
【医薬・創薬】
たんぱく濃度の測定
【製紙・パルプ】
漂白剤（二酸化塩素）の濃度測定
| 測定性能 | |||
| 光源 | 標準：350 – 1050 nm UVモデル：250 – 1050nm 赤外モデル：850 – 1550 / 2000 nm | ||
| 測定レンジ | 0.000 – 5 AU | ||
| 測定精度 | 0.001 AU at 1AU | ||
| ノイズレベル | 0.0001 AU at 1AU | ||
| 機能 | |||
| ソフトウェア機能 | オートゲイン 自動ゼロ点補正 簡単キャリブレーション機能（16製品まで保存） | ||
| データログ | 17,000点以上（タイムスタンプ、平均、最大＆最小） リングバッファ 時間間隔：1秒～24時間 | ||
| イベントログ | 16,000点以上、リングバッファ タイムスタンプ、アラーム、ゼロ点補正、クリーニング、 製品変更、キャリブレーション、システムイベント | ||
| 自動クリーニング制御 | マニュアルもしくは外部トリガによる 自動クリーニング機能 | ||
| 外部入力(デジタル) | 5 x デジタル入力（無電圧接点） 製品／レンジ設定、ゼロ設定、クリーニング…など | ||
| 外部出力(アナログ) | 1 x 0 – 20 / 4 – 20 mA (NAMUR, max 21.6mA) ※オプションで出力追加可能 | ||
| リレー出力 | 1 x 1A 240VAC Failsafe 2 x 1A 240VAC ユーザー定義（アラーム、PIDなど） 1 x 1A 240VAC 自動クリーニング制御 | ||
| ネットワーク | インターフェース：Ethernet 10Base-T or 100Base-TX プロトコル：TCP/IP (HTML/Java, MODBUS) | ||
| 電源 | 100-240VAC, 50-60Hz or 22-30VAC/VDC | ||
関連製品
配管据え置き型 インライン濁度計 TC007
アプリケーション
プロセスフォトメータ 適用例
Simple & Robust
従来のフォトメータは、光源やフォトディテクタなどのセンシティブなパーツがをプロセスライン近傍に設置されるデザインでした。
そのため、過酷なプロセス環境下では、計測値ドリフトや頻繁な校正作業が不可避でした。
一方、Kemtrakのフォトメータは、センシティブな部品群を計測ラインから隔離したユニットに実装。
信号光はファイバーによる伝送にし、光源には長寿命LEDを採用しました。
過酷な環境下でもメンテナンスフリーで使用することのできるKemtrak社の製品は全世界で高い評価を得ております。
測定安定性
KemtrakのDCPシリーズでは、測定波長と参照波長の2波長を搭載しており、
測定系のエラー因子（測定窓の汚れや曇り、光源の劣化など）を補償した測定が可能です。
そのため長期にわたり安定した測定を行うことが可能です。
トレーサブル
DCP007は計測器と測定セルが分離された構造のため、プロセスラインを中断・汚染することなくファイバを外すだけで簡単に校正作業が行えます。
トレーサビリティ検証＆キャリブレーション用の標準アクセサリを用いて、校正用標準液を光路に直接配置することができます。
測定セル
配管に直結する測定セルは、電気部品・可動部品を含まない堅牢なデザインです。
・各種フランジ規格に適合 ： DIN、ANSI、JIS、TriClamp、Pipethread（NPT、BSP）、その他カスタム設計対応
・温度：-65℃～125℃ (optional:250℃)
・圧力：10 mbar ～ 200 bar
・材質：
Main Body
・ステンレス合金（SUS316L standard, other)
・チタン合金(Titanium Gr2)
・ニッケル合金（Monel 400, Hastelloy C-276 & C-22)
・テフロン（PTFE C25 (TFMC, carbon filled Teflon)
・PVDF樹脂 (Kynar)
O-ring
・フッ素系ゴム各種(FKM,FEPM,FFKM)
・エチレン系ゴム(EPDM、FDA適合)
・ニトリルゴム
・シリコーンゴム
Window
・サファイア
