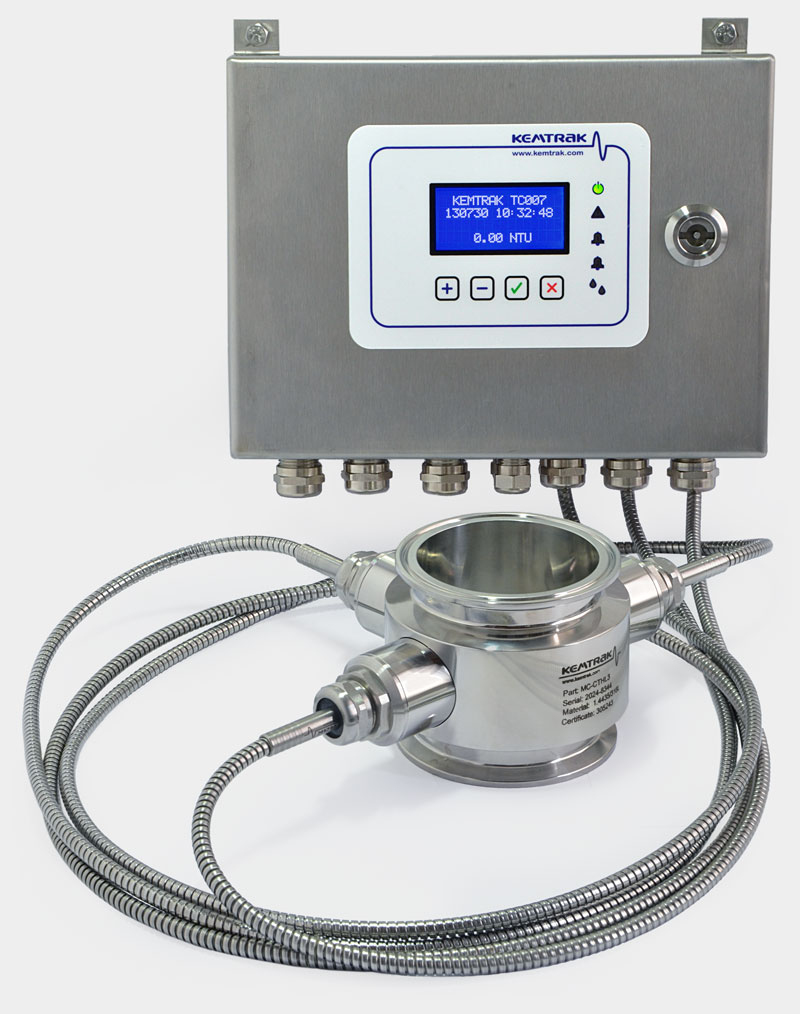

配管据え置き型 インライン濁度計 “TC007”

KEMTRAK

長寿命LEDを搭載した光散乱原理の濁度計
過酷な環境下でもメンテナンスフリーで使用することのできる堅牢なデザイン

リアルタイム&インライン 濁度測定
  • ISO 7027:1999(E) 準拠のレシオ法
  • 測定レンジ:0.01 ~ >4000 NTU/FTU
  • 測定ヘッド(セル)と計測器がセパレートされた堅牢なデザイン
  • メンテナンスフリー
  • 多くの配管にマッチする多種類の測定セル
  • アナログ出力:0/4-20 mA
  • Modbus (スレーブ) TCP/IP & Profibus (オプション)
  • ローカル & webベース GUI (TCP/IP)
  • ATEX Exd IIB + H2 T6 IP66 Category II 2 G (オプション)

水中の油分モニタリング → Application Note

測定性能
光源 850 nm
他波長はオプション
測定レンジ レシオモード     0.01 – 1000 NTU/FNU
吸収モード    20 – 4000 NTU/FNU
後方散乱モード  100 – >5000 NTU/FNU
※other unit available: ASBC-FNU, Helms, ppm etc
測定分解能 0.01   at  0.01 – 10 NTU/FNU
0.1     at  10 – 100 NTU/FNU
1        at  100 – 1000 NTU/FNU
10      at  1000 – > 4000 NTU/FNU
測定精度 ±2%  (typical)
繰り返し測定精度 ±1% or 0.01 NTU/FTU (typical)
機能
ソフトウェア機能 オートゲイン
自動ゼロ点補正
簡単キャリブレーション機能(16製品まで保存)
データログ 17,000点以上(タイムスタンプ、平均、最大&最小)
リングバッファ
時間間隔:1秒~24時間
イベントログ 16,000点以上、リングバッファ
タイムスタンプ、アラーム、ゼロ点補正、クリーニング、
製品変更、キャリブレーション、システムイベント
自動クリーニング制御 マニュアルもしくは外部トリガによる
自動クリーニング機能
外部入力(デジタル) 5 x デジタル入力(無電圧接点)
製品/レンジ設定、ゼロ設定、クリーニング…など
外部出力(アナログ) 1 x 0 – 20 / 4 – 20 mA (NAMUR, max 21.6mA)
※オプションで出力追加可能
リレー出力 1 x 1A 240VAC Failsafe
2 x 1A 240VAC ユーザー定義(アラーム、PIDなど)
1 x 1A 240VAC 自動クリーニング制御
ネットワーク インターフェース:Ethernet 10Base-T or 100Base-TX
プロトコル:TCP/IP (HTML/Java, MODBUS)
電源 100-240VAC, 50-60Hz or 22-30VAC/VDC



関連製品

プロセスフォトメータ(インライン濃度・色測定)”DCP007”

アプリケーション
プロセスフォトメータ 適用例

Simple & Robust

従来の濁度計は、光源やフォトディテクタなどのセンシティブなパーツがをプロセスライン近傍に設置されるデザインでした。
そのため、過酷なプロセス環境下では、計測値ドリフトや頻繁な校正作業が不可避でした。
一方、Kemtrakの濁度計は、センシティブな部品群を計測ラインから隔離したユニットに実装。
信号光はファイバーによる伝送にし、光源には長寿命LEDを採用しました。
過酷な環境下でもメンテナンスフリーで使用することのできるKemtrak社の製品は全世界で高い評価を得ております。



測定セル

配管に直結する測定セルは、電気部品・可動部品を含まない堅牢なデザインです。

・各種フランジ規格に適合 : DIN、ANSI、JIS、TriClamp、Pipethread(NPT、BSP)、その他カスタム設計対応
・温度:-65℃ ~ 125℃ (optional:250℃)
・圧力:10 mbar ~ 200 bar
・材質:
Main Body
・ステンレス合金(SUS316L standard, other)
・チタン合金(Titanium Gr2)
・ニッケル合金(Monel 400, Hastelloy C-276 & C-22)
・テフロン(PTFE C25 (TFMC, carbon filled Teflon)
・PVDF樹脂 (Kynar)
O-ring
・フッ素系ゴム各種(FKM,FEPM,FFKM)
・エチレン系ゴム(EPDM、FDA適合)
・ニトリルゴム
・シリコーンゴム
Window
・サファイア
