NKT Photonics社 スーパーコンティニューム光源 SuperKシリーズ

NKT Photonics

使い易いスーパーコンティニューム光源。390~2400nm の波長をカバーするシングルモード出力。波長可変レーザーとしても使用可能。可視光から近赤外・中赤外までの広い波長域をカバー。単一周波数光源に匹敵する良質なビーム品質(ガウシアン, シングルモード, M2 < 1.1)。高輝度、非偏光。

SuperK スーパーコンティニューム光源は、数百ナノメートルの広い波長域を、シングルラインレーザーに匹敵する高いモード品質と高輝度で出力します。本レーザーは高い信頼性を保証する完全ファイバ一体型システムで、アライメントフリー、メンテナンスフリーです。バイオイメージング、半導体検査、産業計測、科学機器の分野において、先進的企業の多くで導入されており、業界をリードするターンキースーパーコンティニウム白色光レーザーシリーズです。


複数のシングルラインレーザー、大型の色素レーザー、ガスレーザー、ASE光源やSLEDなどの広帯域光源の置き換えに最適です。プラグ&プレイのオプションと組み合わせて、波長可変レーザーとしてもご利用になれます。



SuperKシリーズは、世界的に知られる NKT Photonics 社の Crystal Fiber 技術をベースとしています。この技術は10年以上にわたってあらゆる分野にスーパーコンティニューム光を確かな信頼性でサポートしてきました。SuperK プラットフォームは完全モジュール式で、簡単操作。付属品モジュールは構成を変えることなく追加できるプラグ&プレイを実現しています。操作方法はシンプルで、種々の機能はシステムの電源を落とすことなくその場その場で変更できます。



モデルタイプ可視光パワートータル出力繰返し周波数繰返し可変波長

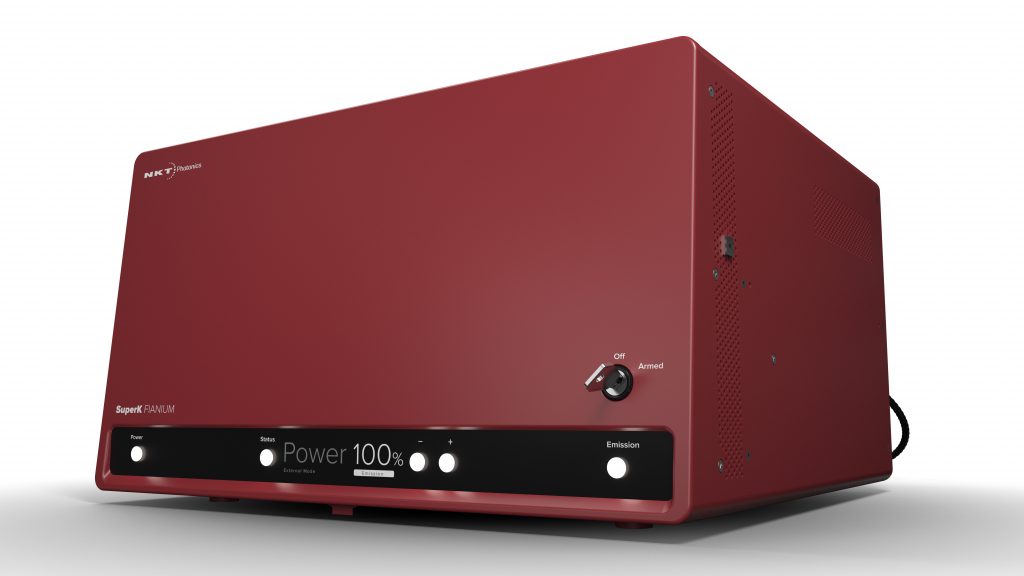

SuperK FIANIUM最高機種0.6-2 W2.2-6.5 W78 MHz390~2400 nm
SuperK EVO産業用途40 mW1 W20 MHz×500~2000 nm
SuperK EVO HP高出力・産業用途400 mW2 W20 MHz×410~2400 nm
SuperK COMPACT小型・kHz繰返し20 mW0.1 WkHz450~2400 nm
SuperK CHROMATUNE広帯域> 1 mW, ライン毎定出力78 MHz400~1000 nm

SuperK スーパーコンティニューム光源をより柔軟に活用できる互換アクサセリ類の詳細はこちら→→ スーパーコンティニューム光源用 フィルタ&アクセサリ




波長可変レーザーシステムの構成

SuperK 白色光レーザーは、プラグ&プレイのオプションを組み合わせることで、波長可変レーザーシステムを構成できます。要件に応じて簡単に構築でき、メンテナンスフリーです。
ご用途や要件に合わせて、構成をご提案いたします。ご相談ください。


SuperK スーパーコンティニューム光源
波長可変フィルタ(SuperK VARIA、SuperK SELECT、LLTF)
広帯域ファイバ出力(SuperK Connect)
波長可変レーザー



波長可変フィルタSuperK VARIASuperK SELECTLLTF

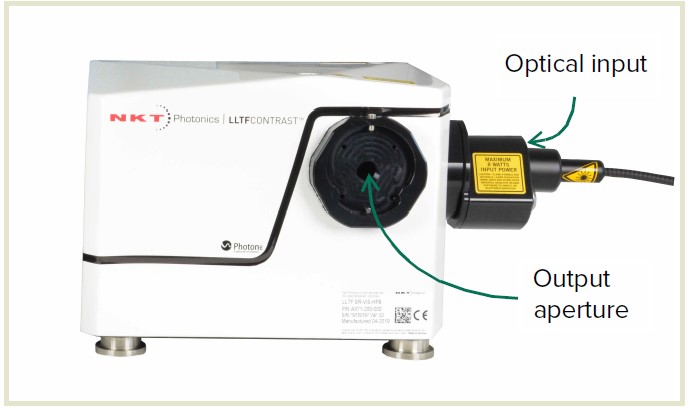

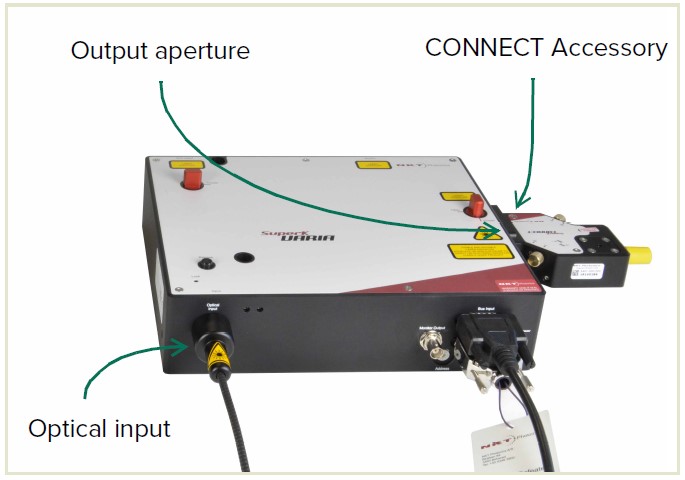

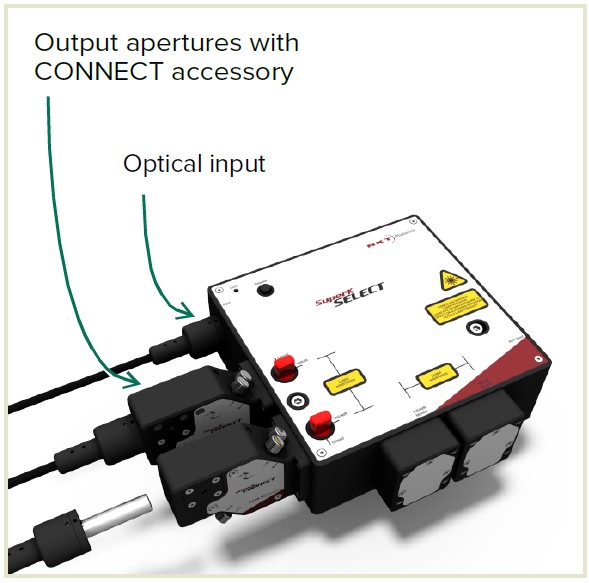

光入出力(画像クリックで拡大します)
バンド幅10 – 100 nm0.5 – 20 nm2.5 / 5.0 nm
波長域400 – 840 nm400 – 2000 nm400-1000 nm / 1000-2300 nm
バンド幅可変××
高速波長スイッチング×
ファイバー伝送
抑制50 db35 db60 db
チャンネル11 – 161



波長可変レーザーシステムの構成セットアップ



  • プラグ差し込み、電源投入、機器稼働からレーザー照射まで3分で可能(必ずゴーグルを着用下さい。)
  • 400nmから2,400nmの広帯域レーザーで、1.5 m長ファイバケーブルで接続ができます。
  • SuperK VARIAチューナブルフィルタを使用してSuperKの白色光よりさまざまな色の光を取得することができます。
  • SuperK SELECT マルチチャンネルチューナブルフィルタを使用することで、最大16色の単色光を出力できます。
  • 顕微鏡、蛍光寿命イメージング、OCT、分光法、ハイパースペクトルイメージング、プラズマ特性評価、プラズモン・メタ材料の特性評価、量子技術、医療・ライフサイエンスなどで使用されています。

NKT Photonics社 SuperK 白色光源 アプリケーション例

  • バイオイメージング(細胞研究/前臨床試験、小動物イメージング/眼科関連)
  • 太陽電池の性能評価
  • 素材・材料の特性評価(ダイヤモンド中のNV中心/ナノ粒子と量子ドット/グラフェン&カーボンナノチューブ)
  • 白色コンティニュームレーザーによるランプの置き換え

ペロブスカイト・ナノ結晶の特性評価(SuperK 白色光レーザーによる波長可変励起)
