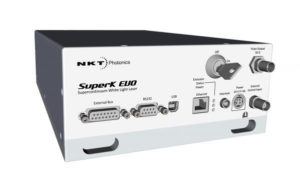

産業用途スーパーコンティニューム光源“SuperK EVO”

産業用途スーパーコンティニューム光源“SuperK EVO”
NKT Photonics

SuperK EVO は、NKT Photonics社の非常に信頼性の高いスーパーコンティニューム技術に基づく、費用対効果の高い白色光源です。メンテナンスフリーで非常に安定性が高く、また長寿命です。出力波長は 500~2000nm , 全出力パワー 1000mW, 可視域全出力 40mW (350-850 nm), 20MHzの高い繰返し周波数で、光学デバイスの特性評価に最適です。コリメート出力構成の場合は、SuperKシリーズの全てのフィルタとアクセサリをプラグ&プレイで使えます。NKT Photonics社の CONTORL ソフトウェアによる直感的な簡単操作か、フリーソフトウェア開発キットでの直接操作が可能です。オールファイバ構成で、安定性に優れた24/7の連続運転と、数千時間のメンテナンスフリー寿命を提供します。堅牢でコンパクトな産業用途向けデザインですので、取り付けや取扱いが簡便です。

応用例

NKT Photonics社 SuperK 白色光源 アプリケーション例


主な仕様

●光学仕様 ERL-04 EUL-10 HP EU-4
繰返し周波数 20 MHz 30 MHz 20 MHz
出力可能波長域 500 – 2000 nm 405 – 2400 nm 410 – 2400 nm
トータル出力パワー ≈ 1 W ≈ 0.3 W ≈ 2 W
トータル可視光出力パワー > 40 mW > 60 mW >400 mW
トータルパワー安定性 ±1 % ±1 % ±1 %
カットイン波長 500 nm 425 nm 410 nm
偏光 ランダム偏光 ランダム偏光 ランダム偏光
ビーム品質, TEM00 M2 < 1.1 M2 < 1.1 M2 < 1.1
モードフィールド径, FC/APC ≈ 3 μm N.A. N.A.
ビーム径
(コリメートビームバージョン)
~1 mm at 532 nm,
~2 mm at 1100 nm,
~3 mm at 2000 nm
~1 mm at 532 nm,
~2 mm at 1100 nm,
~3 mm at 2000 nm
~1 mm at 532 nm,
~2 mm at 1100 nm,
~3 mm at 2000 nm
レーザ出力 ガウシアン, シングルモード ガウシアン, シングルモード ガウシアン, シングルモード
ファイバ出力 FC/APCまたはコリメートビーム コリメートビーム コリメートビーム
●機械・電気仕様
出力ファイバ長 1.5 m 1.5 m 1.5 m
コンピュータ・インターフェース USB 2.0/RS-232/Ethernet USB 2.0/RS-232/Ethernet USB 2.0/RS-232/Ethernet
同期(トリガ)出力 NIM NIM NIM
駆動電圧 24 V DC 24 V DC 24 V DC
消費電力※1 < 30 W < 30 W < 60 W
ドアインターロックコネクタ※2 2-pin LEMO 2-pin LEMO 2-pin LEMO
外部BUSインタフェース 15 D-Sub 15 D-Sub 15 D-Sub
使用温度 +18° to +35 °C +18° to +35 °C +18° to +30 °C
保管温度 -10° to +60 °C -10° to +60 °C -10° to +55 °C
システム冷却 パッシブ※3 パッシブ※3 空冷から水冷※4
外形寸法, WxHxL 200 x 90 x 325 mm 200 x 90 x 325 mm 200 x 166.5 x 325 mm
重量 6 kg 6 kg 12 kg

※1 トータル出力パワーにより異なる
※2 本レーザはクラス4のためドアインターロック/回路への接続が必要です
※3 ベースプレートによる熱放射
※4 最小風量80m3/時の内部ファンが必要です



出力スペクトル例 パワー密度例
