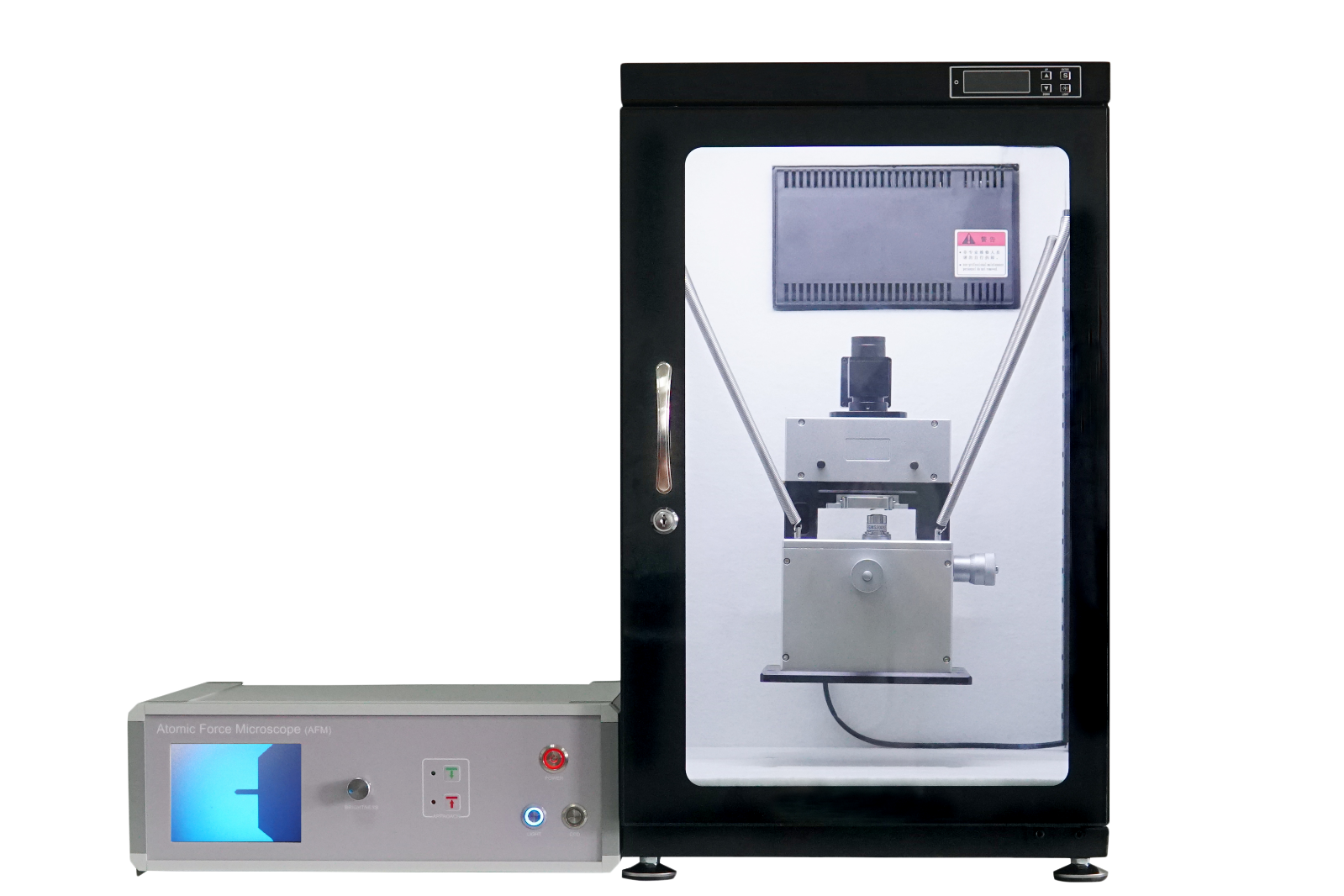

ローコスト高イメージング品質 AFM  Nanoview 1000 AFM

FSM Precision

従来のAFMの半分以下の低価格ながら、高いイメージング品質を発揮します。日本初上陸の高コストパフォーマンスAFMです。

ローコストかつ高イメージングのAFM

従来のAFMの半分以下の低価格ながら、高いイメージング品質を発揮します。日本初上陸の高コストパフォーマンスAFMです。



  • 低価格で高分解能を実現
  • トポグラフィの他、位相、MFM, LFM, EFMに対応(一部オプション)。
  • 低ノイズ(ばね吊り下げ式でノイズ低減)
  • プローブ交換、レーザアライメント調整を簡単に行えます。
  • サンプルへのオートアプローチ機能によりクラッシュを防ぎます。
  • オートステップモータ駆動により狙った位置にアプローチを行えます。
  • 高精度のXYステージにより、走査エリアの選択が簡単に行えます。
  • 付属のCCDによりサンプルをリアルタイム観察することができ、測定位置調整に役立ちます。
  • モジュール設計により、メンテナンスや機能追加等が容易です。
  • 複数の走査モードコントロール回路の統合は、ソフトウェアオペレーティングシステムと連携します。



NanoView AFM イントロダクションビデオ





測定事例

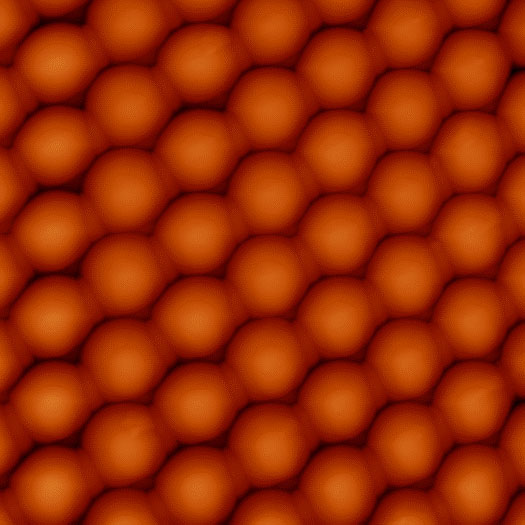

PSボール
Size:10×10μm
出展:清華大学
File Name:01-PS ball10x10um.bmp
”

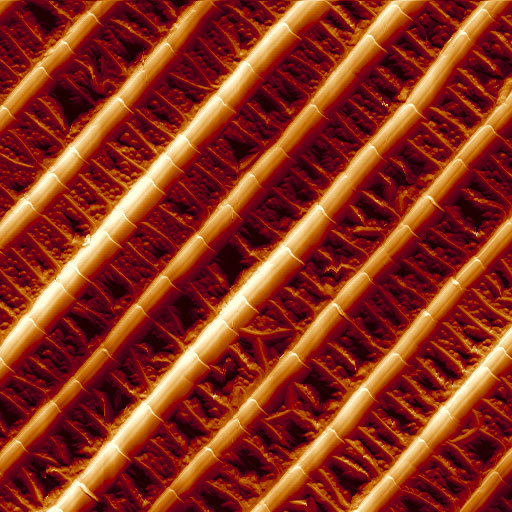

”蝶の羽
Size:20×20μm
出展:蘇州利達中学校
File Name:02-butterfly wing 20×20 μm.png

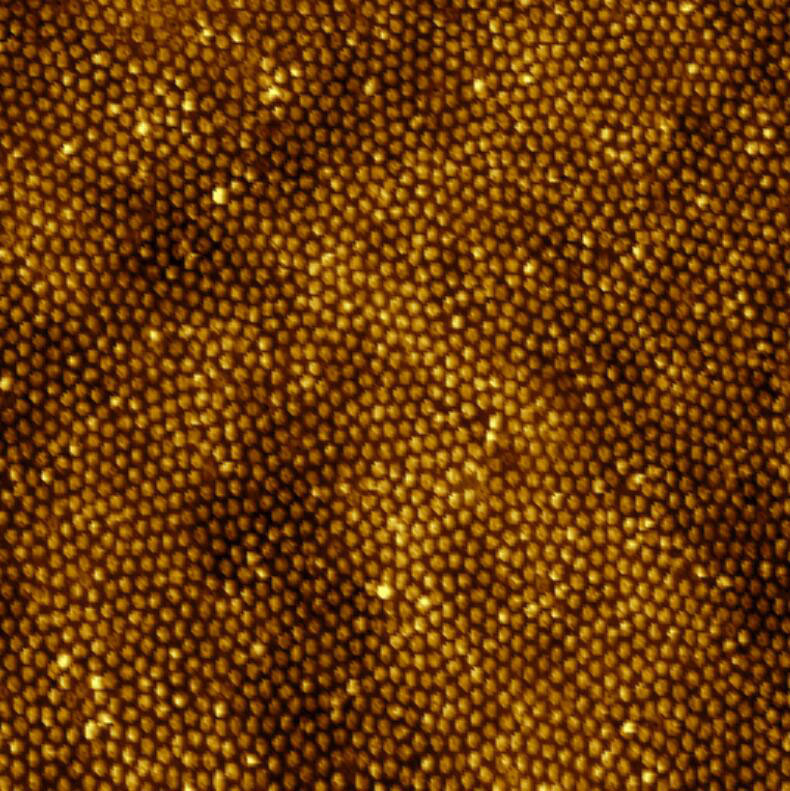

ナノ粒子
Size:3×3μm
出展:華南師範大学
File Name:03-nanoparticle3x3um.jpg
”

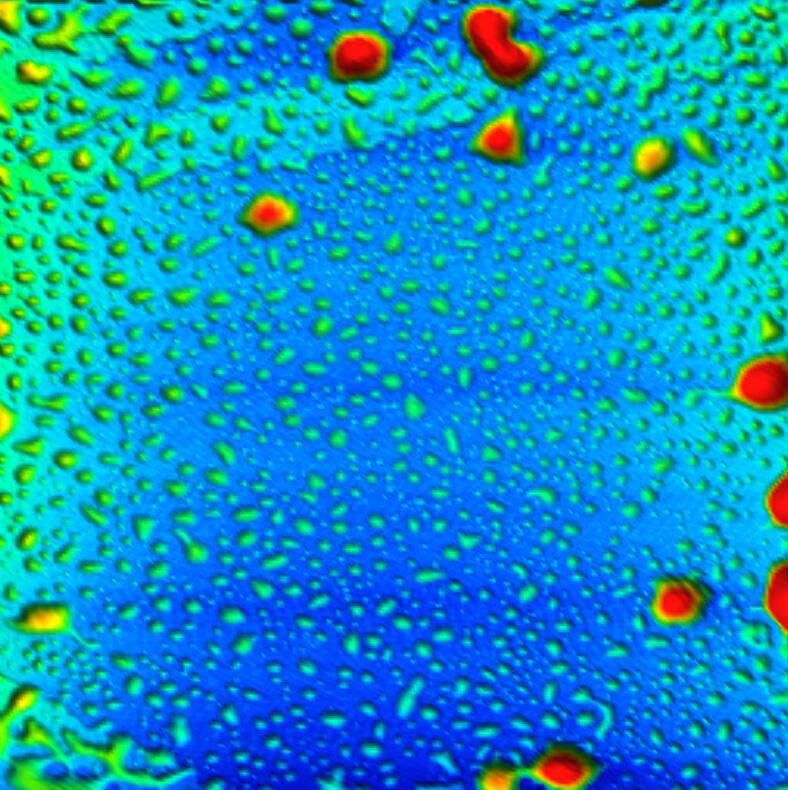

”アルミナ Al₂O₃
Size:10×10μm
出展:佛山セラミックス研究所株式会社
File Name:04-Alumina Al₂O₃10x10um.jpg

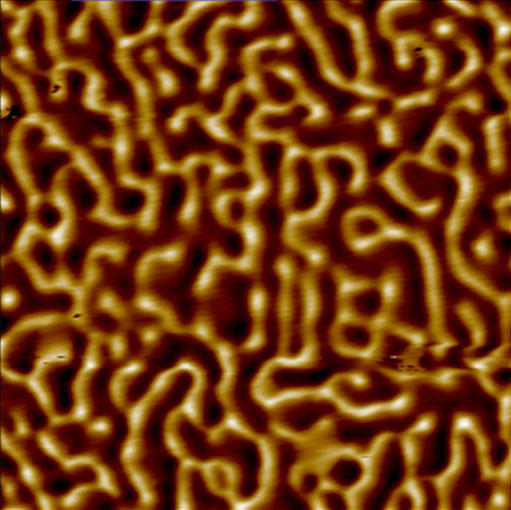

バリウムフェライト BaFe
Size:12×12μm
出展:浙江大学材料科学工学部
File Name:05-Barium ferrite BaFe Magnetic 12x12um.bmp
”

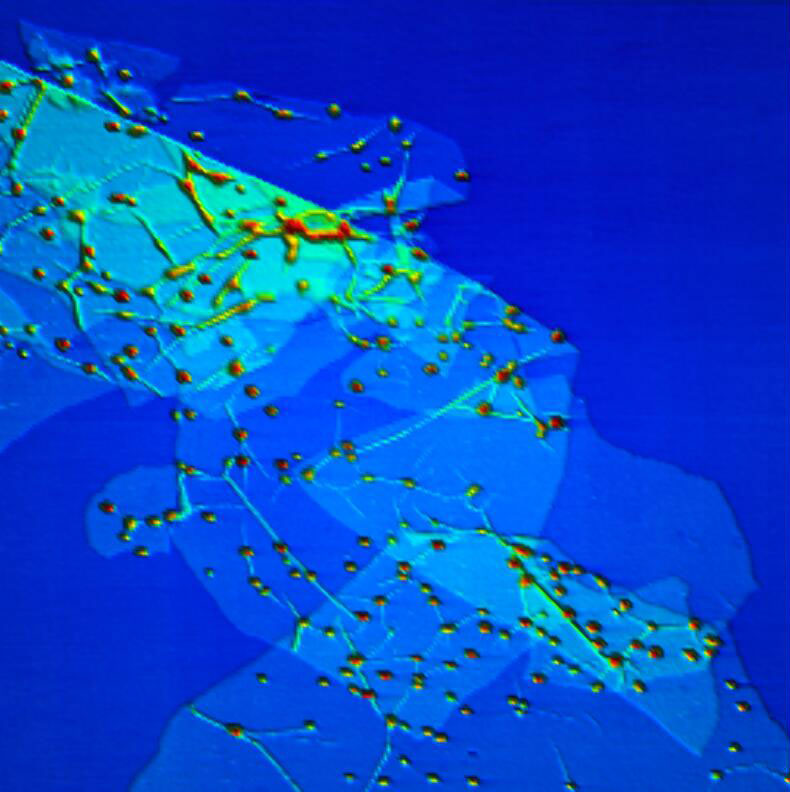

”グラフェン
Size:5 × 5μm
出展:QIAOHUI New Material
File Name:06-Graphene 5x5um.jpg

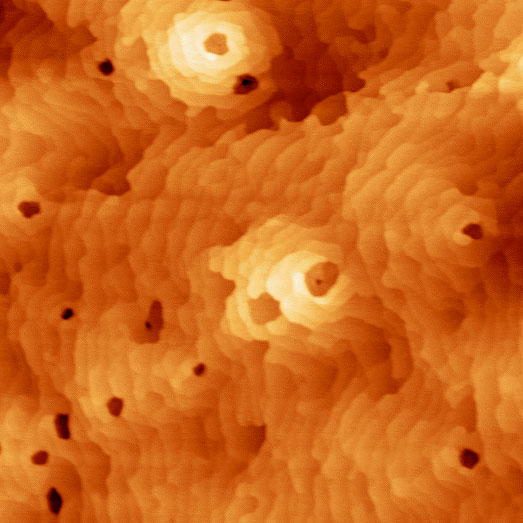

GaN基板
Size:3×3μm
File Name:07-GaN substrate 3x 3um.bmp
”
” STOフィルム
Size:2 × 2 μm
出展:南京大学有機半導体蒸着膜
File Name:08-STO film 2x2um.jpg

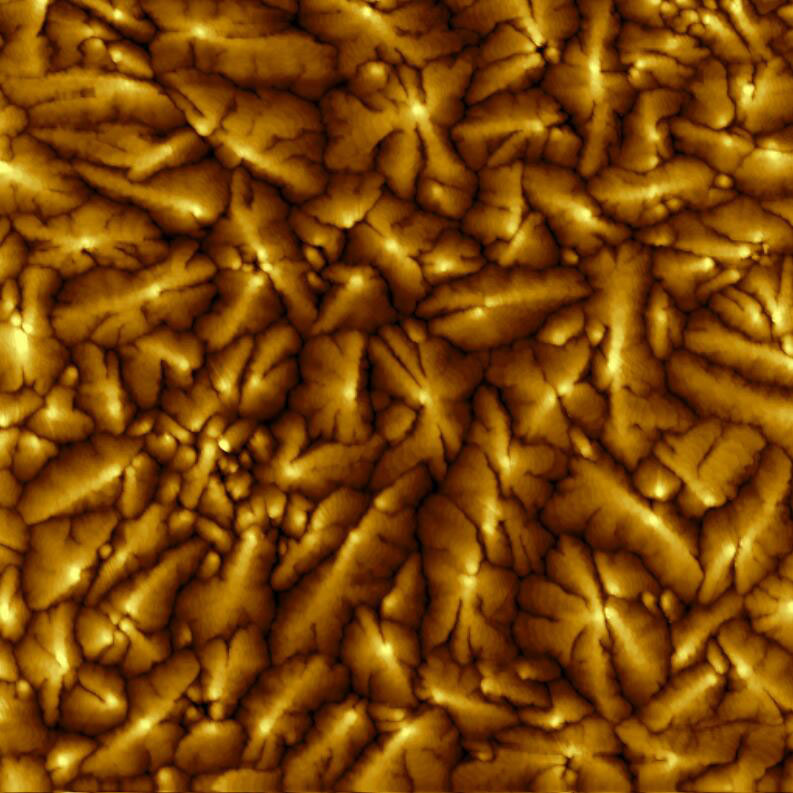

有機半導体蒸着膜
Size:10 × 10 μm
出展:蘇州ナノテクノロジー・ナノバイオニクス研究所(SINANO)
File Name:09-Organic semiconductor vapor film 10x10um.jpg
”
”ITOフィルム
Size:5 ×5 μm
出展:Wuhu Changxin Technology
File Name:10-ITO film 5x5um.jpg

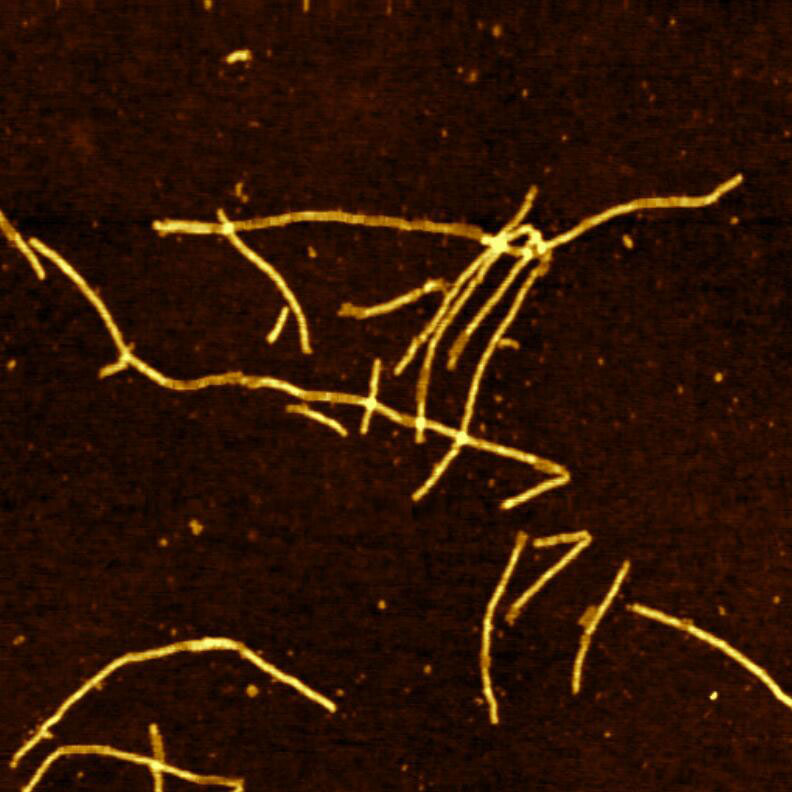

DNA
Size:2 ×2 μm
出展:合肥理工大学
File Name:11-DNA 2x2um.jpg
”

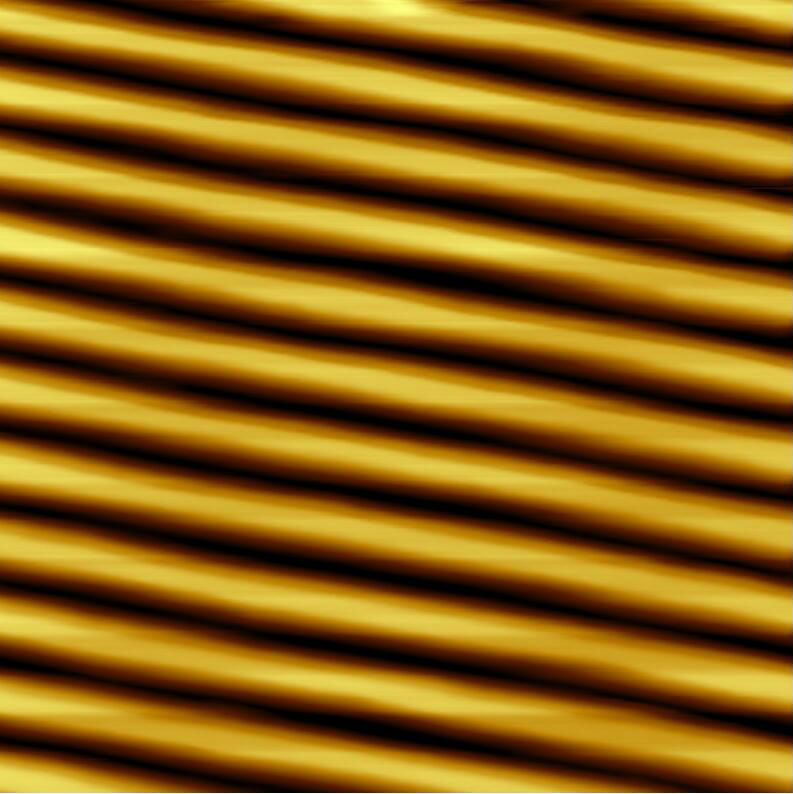

”ナノ回折格子
Size:2 × 2 μm
出展:  蘇州全雷光電
File Name:12-Nano grating 2x2um.jpg

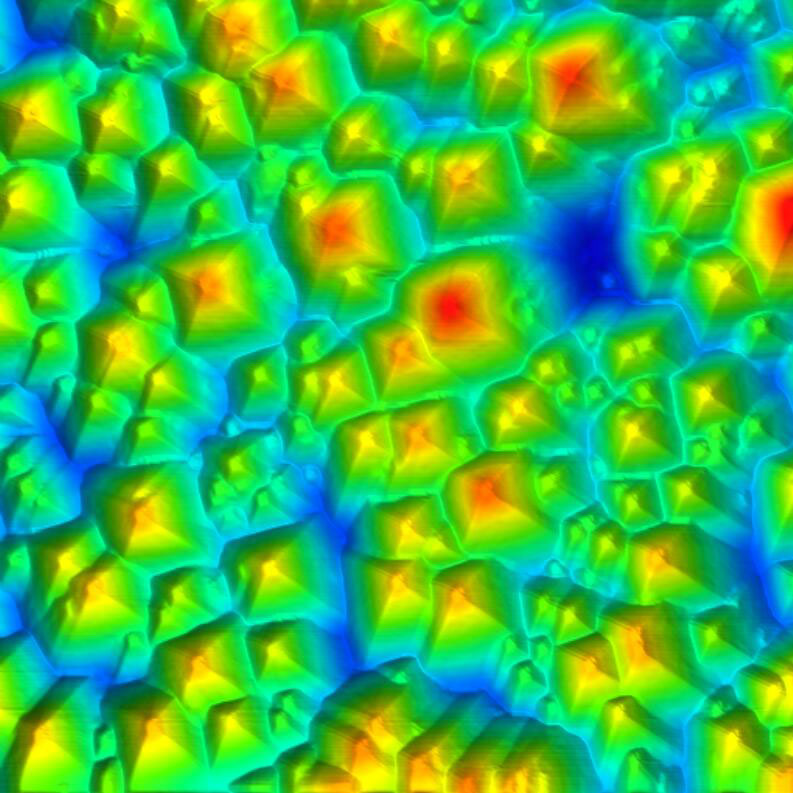

単結晶シリコンピラミッド
Size:30 × 30 μm
出展:蘇州全雷光電
File Name:13-Monocrystalline silicon Pyramid 30x30um.jpg
”

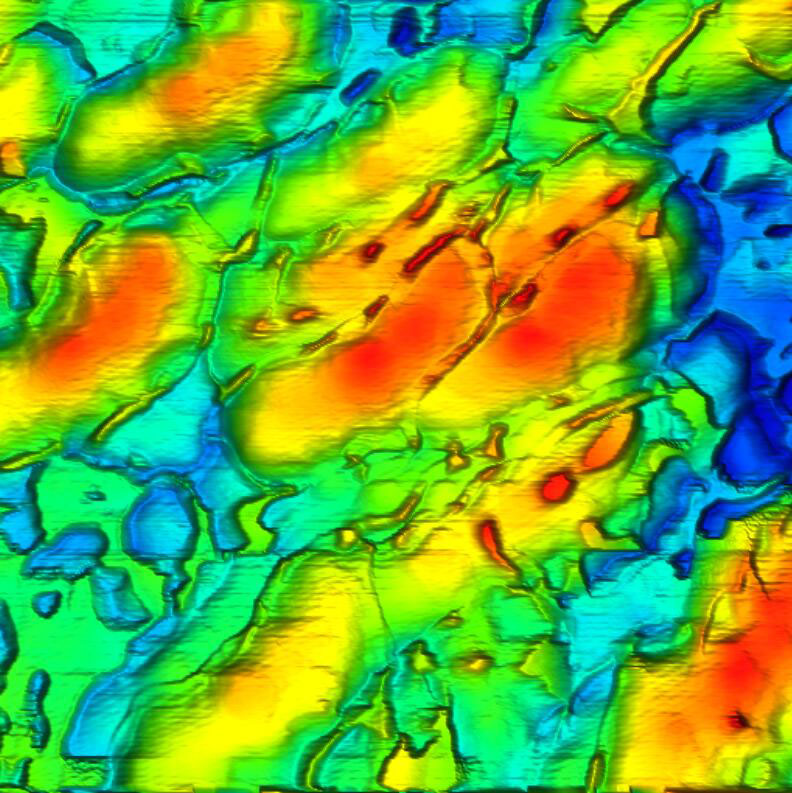

”クラウドピープロテイン
Size:1 × 1 μm
出展:合肥理工大学
File Name:14-Cloud pea protein 1x1um.jpg

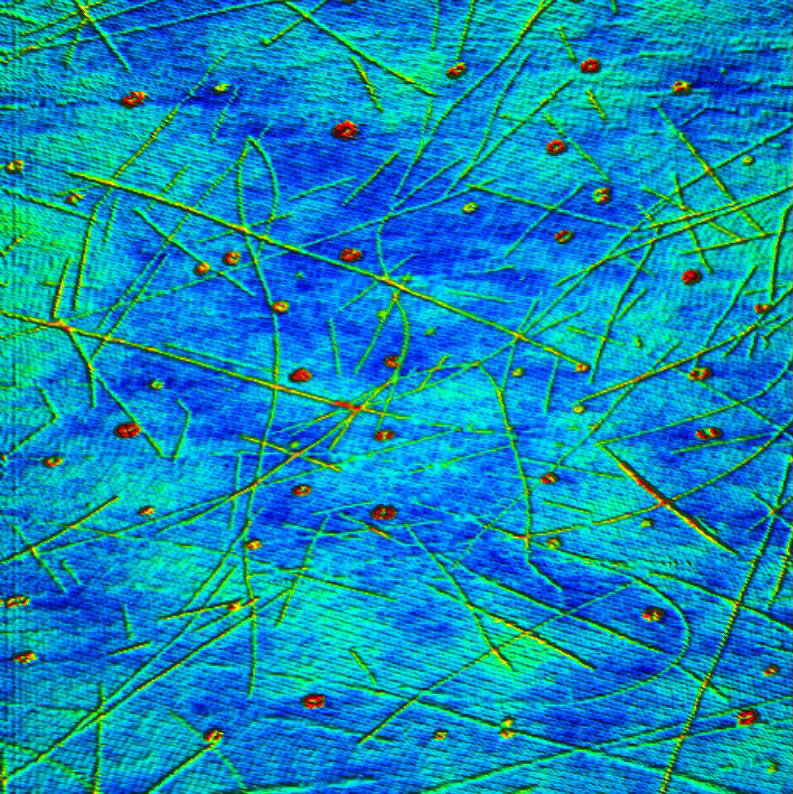

CNT
Size:2 × 2 μm
出展:蘇州ナノテクノロジー・ナノバイオニクス研究所(SINANO)
File Name:15-CNT 2x2um.jpg
”

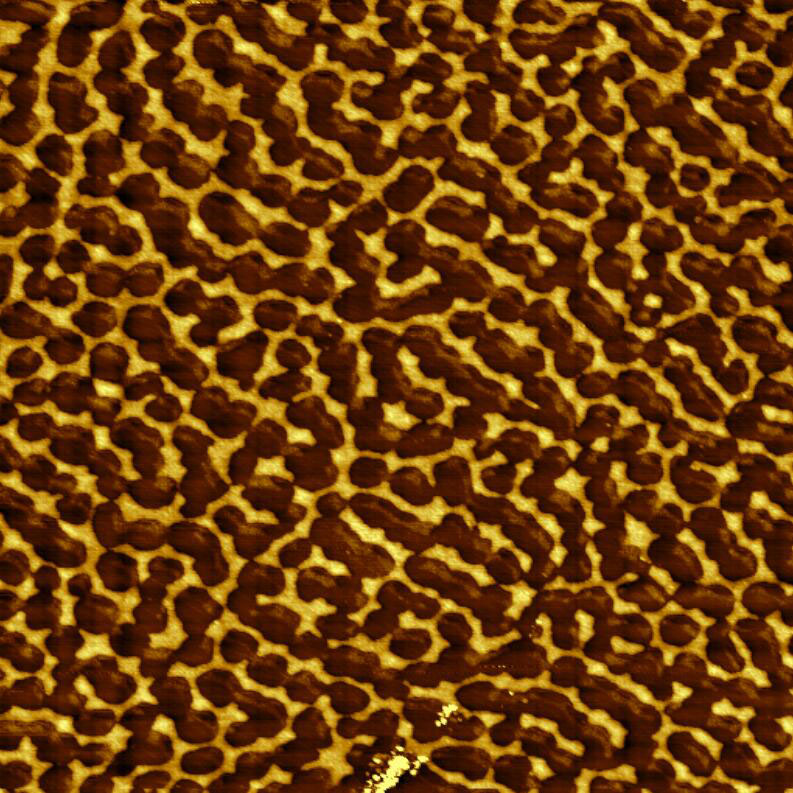

”多糖類
Size:10 × 10 μm
出展:四川農業大学
File Name:16-Polysaccharide 10x10um.jpg
エネルギー貯蔵材料
Size:20 × 20 μm
出展:東南大学
File Name:17-Energy storage materials 20x20um.jpg
”
”ナノ粉末
Size:4 × 4 μm
出展:上海光学精密機械研究所(SIOM)
File Name:18-nanopowders 4x4um.jpg

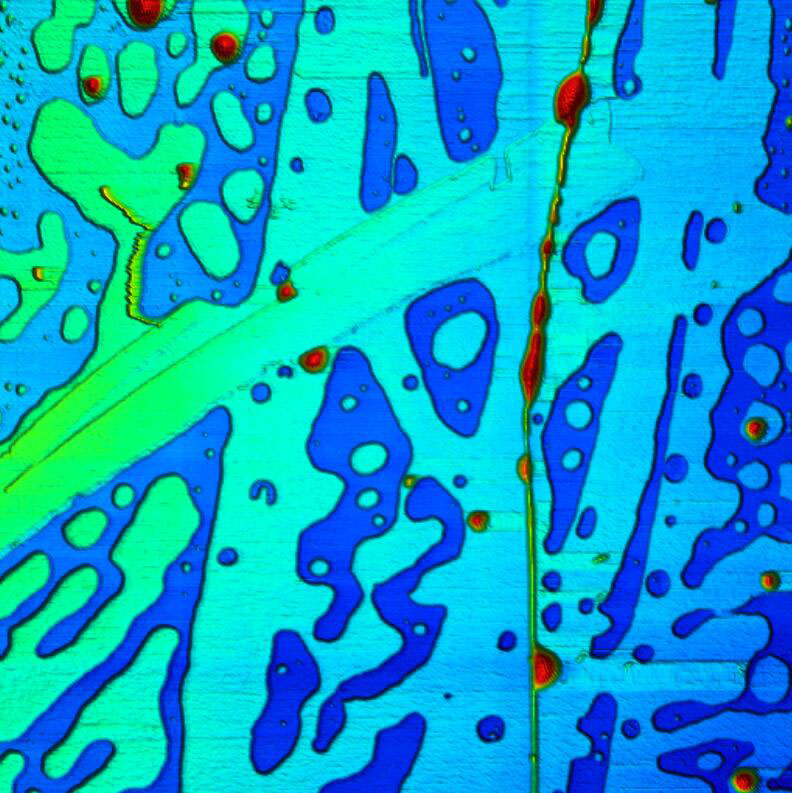

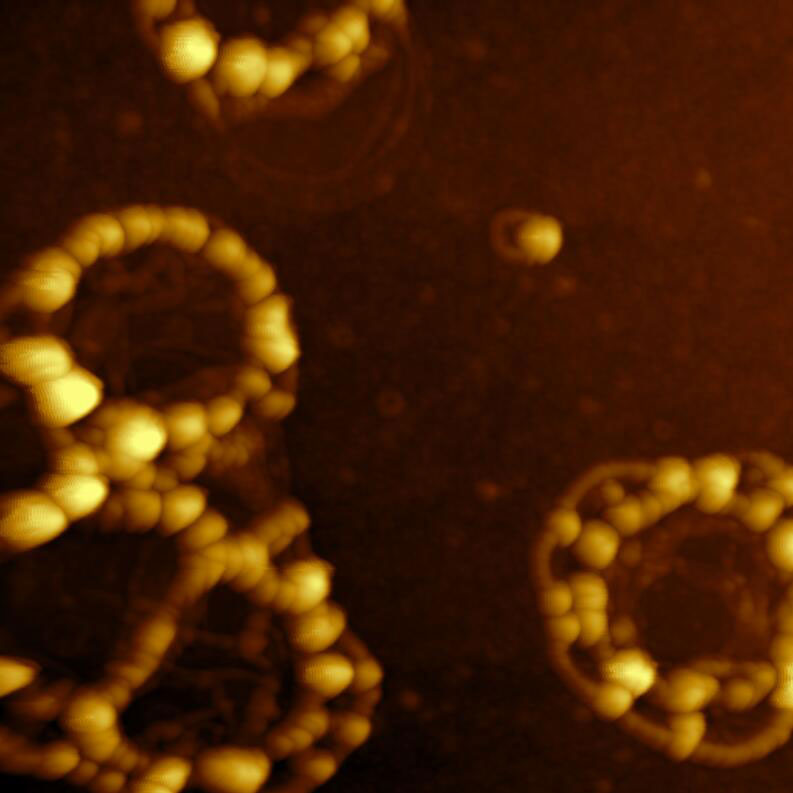

中空糸膜
Size:12 × 12 μm
出展:天津工科大学
File Name:19-Hollow fiber membrane 12x12um.jpg
”
”酸化鉄
Size:7 × 7μm
出展:Henan Bowei Nanoscience
File Name:20-Ferric oxide 7x7um.jpg

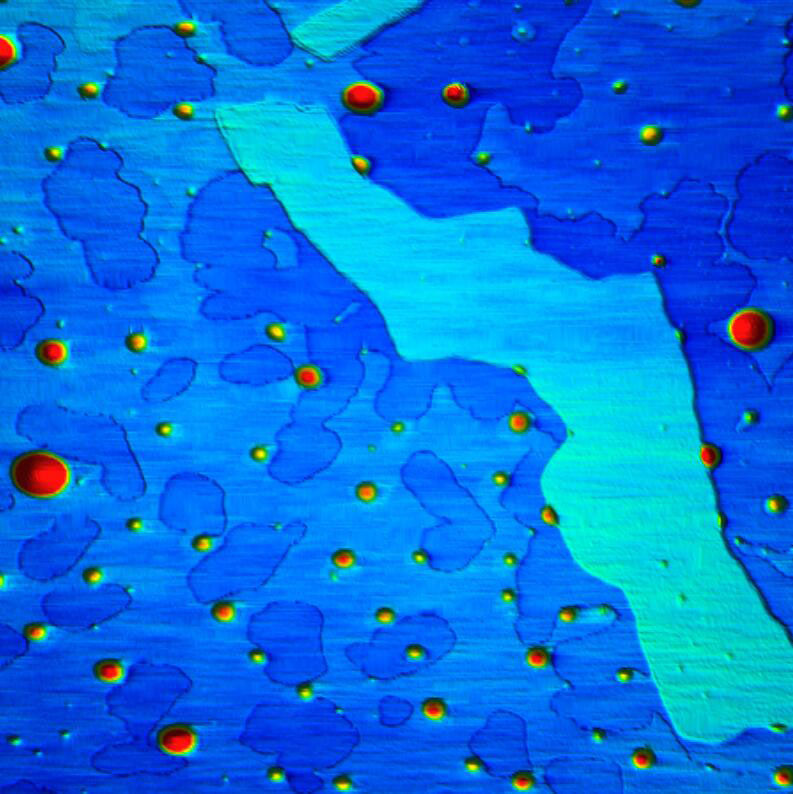

グラフェン
Size:10 × 10 μm
出展:北京航空航天大学
File Name:21-Graphene 10x10um.jpg
”
モデルNanoview 1000 AFM
測定モードコンタクト-タッピングモード (オプション: コンタクト、フリクション、位相、磁気力、電気力)
最大サンプルサイズΦ≤90mm、H≤20mm
走査範囲(XY)20µm (オプション: 最大100µm)
走査範囲(Z)2µm
走査分解能(XY)0.2nm
走査分解能(Z)0.05nm
サンプル位置調整距離±6.5mm
イメージ解像度256 x 256, 512 x 512
光学像倍率4x
光学分解能2.5µm
走査速度0.6Hz ~ 4.34Hz
走査制御(XY)18bit D/A
走査制御(Z)16bit D/A
データサンプリング14bit A/D, double16-bit A/D multi synchronous sampling
フィードバックDSPデジタルフィードバック
フィードバックサンプリングレート64.0 kHz
コンピュータインターフェースUSB2.0
OSWindows XP/7/8/10
