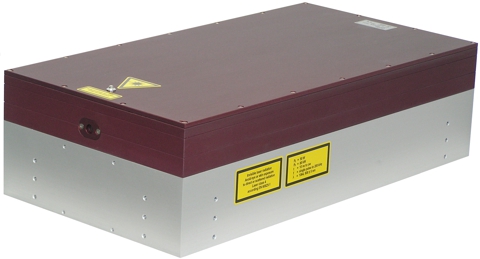

70W出力 Qスイッチ半導体励起固体レーザー“CL240シリーズ”
波長1064nmで70W出力、 532 nmで20W出力。パルス毎にパルスエネルギー変調可能。繰返し周波数 1-400kHz。ショートパルスタイプをご用意。
出力 70W ＠1064nm, 20W ＠532nm。パルス毎パルスエネルギー変調可能
- 高出力 70W
- 高繰返し周波数 400kHz
- 高ビーム品質 M2 <1.4
- 短パルス：10ns @ 20kHz (1064nm), 8ns @ 20kHz (532nm)
CL240シリーズは、オシレータ-アンプ構成高繰返しLD励起Qスイッチ固体レーザーです。70Wものハイパワー出力で、パルスエネルギーはパルス毎に変調可能です。繰返し周波数は最高400kHz、波長は1064nm, 532nmです。
M2 <1.4の高いビーム品質で、微細加工や精密加工に最適です。外部冷却装置が不要で、低コスト・オペレーションの小型システムです。さらにTTL、アナログ、RS232インタフェース付きで、産業用途への導入が容易です。
ショートパルスのモデルもご用意いたしております。
- グレースケール印刷
- マイクロマシン
- マーキング、成形、トリミング
アプリケーション詳細例
Canlas社製Qスイッチ半導体励起固体レーザーのレーザー・マーキング例
Canlas社製Qスイッチ半導体励起固体レーザーのレーザー溶接例
CL240ショートパルスデータシート
CL240ロングパルスデータシート
| モデル | CL 240- 1064 | CL 240-532 | CL 240-1064-sp | CL 240-532-sp |
|---|---|---|---|---|
| 波長 | 1064 nm | 532 nm | 1064 nm | 532 nm |
| 繰返し周波数 | 1～400 kHz | 1～400 kHz | 10～400 kHz | 10～400 kHz |
| 出力 | 40W @20kHz, 60W @100kHz, 70W @200kHz | 20W @20kHz, 15W @100kHz, 10W @200kHz | 25W @20kHz, 40W @50kHz, 45W @100kHz, 50W @200kHz | 15W @20kHz, 20W @50kHz, 20W @100kHz, 10W @200kHz |
| パルス幅 | 15ns @20kHz, 60ns @100kHz, 80ns @200kHz | 10ns @20kHz, 50ns @100kHz, 65ns @200kHz | 15ns @20kHz, 60ns @100kHz, 80ns @200kHz | 10ns @20kHz, 50ns @100kHz, 65ns @200kHz |
| ビーム品質 | M2 < 1.4 | M2 < 1.5 | M2 < 1.4 | M2 < 1.4 |
| 偏光 | 直線 | 直線 | 直線 | 直線 |
| レーザーヘッド寸法 | 260 mm × 138 mm × 500 mm (水冷) | |||
| 電源寸法（クーラー含まず) | 19 inch, 3 RU （水冷） | |||
| 消費電力 | 110～240 V, 50～60 Hz, 2.000 W | |||
| 動作温度範囲 | 15～35 ℃ | |||
