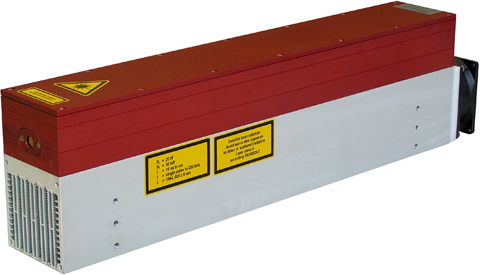

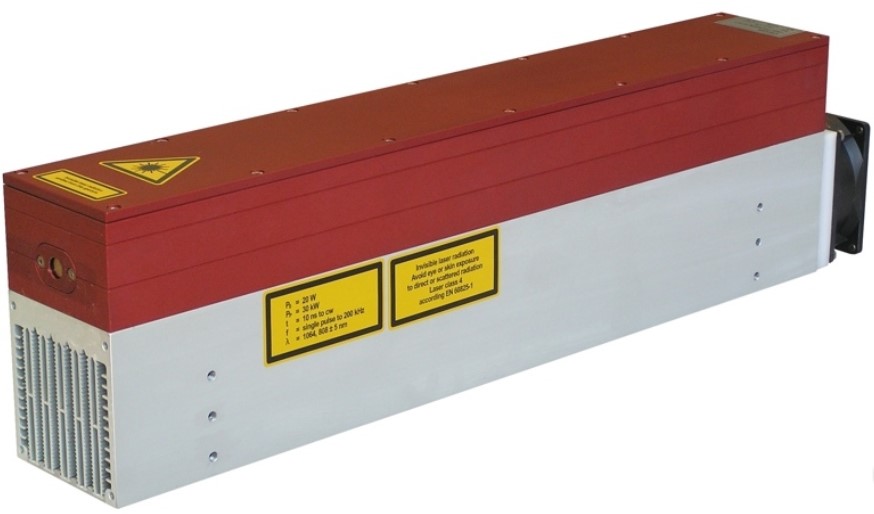

Qスイッチ半導体励起固体レーザー“CL200シリーズ”
高い安定性・高繰返し・コンパクト。3波長ラインナップ(1064, 532, 355 nm)。最高22W出力 CW。繰返し周波数 1-100kHz / 20-250kHz。最小パルス幅 6nsのショートパルスタイプをご用意。
レーザー加工に適した短パルスレーザー。3波長ラインナップ。中級機種
- 高ビームクオリティ
- コンパクト
- 高い安定性
- ショートパルス
- 高繰返し
- ナノ秒パルスなのでピーク出力が高い
- 微細加工用に最適なレーザー発振器
- 高水準・高品質の技術開発力
高繰返しQスイッチ半導体励起固体レーザー“CL200シリーズ”は、ショートパルスで高ビームクオリティのレーザー光を高繰返しで発振し、同クラス最小サイズのコンパクトさと高い安定性を誇っています。
波長ラインナップは 1064nm, 532nm, 355nmで、CL100シリーズよりさらに高いピークパワーを出力します。
ショートパルスのモデルもご用意しています。
- ラピッドプロトタイピング
- MEMS
- 薄膜太陽電池のスクライビング
- マーキング
- トリミング など
アプリケーション詳細例
Canlas社製Qスイッチ半導体励起固体レーザーのレーザー・マーキング例
Canlas社製Qスイッチ半導体励起固体レーザーのレーザー溶接例
モデル | CL200-V | ||
---|---|---|---|
波長 | 1064 nm | 532 nm | 355 nm |
出力 | 12W CW, 10W @ 20kHz | 4W @ 15kHz | 1.5W @ 15kHz |
繰返し周波数 | 1~200 kHz | ||
パルス幅 | 30ns @ 20kHz | 20ns @ 25kHz | 20ns @ 25kHz |
パルスエネルギー | 600µJ @ 10kHz | 300µJ @ 10kHz | 120µJ @ 10kHz |
偏光 | 直線 | 直線 | 直線 |
ビーム品質 | M2 < 1.2 | M2 < 1.4 | M2 < 1.4 |
モデル | CL200-V-hp | ||
---|---|---|---|
波長 | 1064 nm | 532 nm | 355 nm |
出力 | 22W CW,20W @50kHz | 6W @ 20kHz | 2W @ 20kHz |
繰返し周波数 | 20~250 kHz | ||
パルス幅 | 30ns @ 50kHz | 15ns @ 20kHz | 15ns @ 20kHz |
パルスエネルギー | 400µJ @ 50kHz | 300µJ @ 20kHz | 100µJ @ 20kHz |
偏光 | 直線 | 直線 | 直線 |
ビーム品質 | M2 < 1.2 | M2 < 1.4 | M2 < 1.4 |
モデル | CL 200sp | |
---|---|---|
波長 | 1064 nm | 532 nm |
出力 | 3.5W @ 10kHz | 2W @ 10kHz |
繰返し周波数 | 内部トリガー 1~70 kHz, 外部トリガー 1~200 kHz | |
パルス幅 | 10ns @ 10kHz | 6ns @ 10kHz |
パルスエネルギー | 350µJ @ 10kHz | 200µJ @ 10kHz |
偏光 | 直線 | 直線 |
ビーム品質 | M2 < 1.3 | M2 < 1.4 |
モデル | CL200-Y-m | ||
---|---|---|---|
波長 | 1064 nm | 532 nm | 355 nm |
出力 | 1500mW @1kHz, 5000mW @5kHz ,6000mW @10kHz | 750mW @1kHz, 2000mW @5kHz, 2500mW @10kHz | 300mW @1kHz, 600mW @5kHz, 250mW @ 0kHz |
繰返し周波数 | 1~50kHz | ||
パルス幅 | 20ns @1kHz, 30ns @5kHz, 50ns @10kHz | 18ns @1kHz, 22ns @5kHz, 35ns @10kHz | 16ns @1kHz, 20ns @5kHz, 30ns @10kHz |
パルスエネルギー | 1500μJ @1kHz, 1000μJ @5kHz, 600μJ @10kHz | 750μJ @1kHz, 400μJ @5kHz, 250μJ @10kHz | 300μJ @1kHz, 120μJ @5kHz, 25μJ @10kHz |
偏光 | 直線 | 直線 | 直線 |
ビーム品質 | M2 < 1.3 | M2 < 1.4 | M2 < 1.4 |
