レーザー加工に適した短パルスレーザー。3波長ラインナップ。最高20W出力
- 高ビームクオリティ
- コンパクト
- 高い安定性
- ショートパルス
- 高繰返し周波数
- ナノ秒パルスでピーク出力が高い
- 微細加工用に最適
- 高水準・高品質の技術開発力

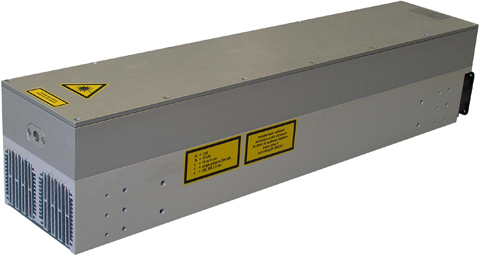

高繰返しQスイッチ半導体励起固体レーザー“CL210シリーズ”は、ショートパルスで高ビームクオリティのレーザー光を高繰返しで発振し、同クラス最小サイズのコンパクトさと高い安定性を誇っています。
波長ラインナップは1064nm, 532nm, 355nmで、CL200シリーズよりさらに高いピークパワーを発振します。
- ラピッド・プロトタイピング
- マイクロマシン
- 薄膜ソーラーセル描画
- マーキング、成形、トリミング
アプリケーション詳細例
Canlas社製Qスイッチ半導体励起固体レーザーのレーザー・マーキング例
Canlas社製Qスイッチ半導体励起固体レーザーのレーザー溶接例
CL210シリーズ ロングパルス
| モデル | CL 210-1064 | CL 210-532 | CL 210-355 |
|---|---|---|---|
| 波長 | 1064 nm | 532 nm | 355 nm |
| 出力パワー | 10W @10kHz, 30W @30kHz, 35W @100kHz | 5W @10kHz, 15W @30kHz | 3W @10kHz, 2W @30kHz |
| 繰返し周波数 | 1～200 kHz | ||
| パルス幅 | 30ns ＠20kHz | 20ns ＠25kHz | 20ns ＠25kHz |
| パルスエネルギー | 1.0mJ @10kHz, 1.0mJ @30kHz, 0.35mJ @100kHz | 0.5mJ @10kHz, 0.5mJ @30kHz | 0.3mJ @10kHz, 0.06mJ @30kHz |
| ビーム品質 | M2 < 1.4 | ||
| 偏光 | リニア | ||
CL210シリーズ ショートパルス（空冷）
| モデル | CL 210-1064sp | CL 210-532sp | |
|---|---|---|---|
| 波長 | 1064 nm | 532 nm | |
| 出力パワー | 10W @10kHz, 15W @30kHz | 6W @10kHz, 7W @30kHz | |
| 繰返し周波数 | 1～100 kHz | ||
| パルス幅 | 8ns @10kHz, 10ns @30kHz | 5ns @10kHz, 8ns @30kHz | |
| パルスエネルギー | 1.0mJ @10kHz, 0.5mJ @30kHz | 0.6mJ @10kHz, 0.4mJ @30kHz | |
| ビーム品質 | M2 < 1.4 | ||
| 偏光 | リニア | ||
CL210シリーズ ショートパルス（水冷）
| モデル | CL 210-1064sp | CL 210-532sp | CL 210-355sp |
|---|---|---|---|
| 波長 | 1064 nm | 532 nm | 355 nm |
| 出力パワー | 15W @10kHz, 20W @30kHz | 10W @10kHz, 10W @30kHz | 4W @10kHz, 3W @30kHz |
| 繰返し周波数 | 1～100 kHz | ||
| パルス幅 | 8ns @10kHz, 10ns @30kHz | 5ns @10kHz, 8ns @30kHz | 5ns @10kHz, 8ns @30kHz |
| パルスエネルギー | 1.5mJ @10kHz, 0.6mJ @30kHz | 1.0mJ @10kHz, 0.3mJ @30kHz | 0.4mJ @10kHz, 0.1mJ @30kHz |
| ビーム品質 | M2 < 1.4 | ||
| 偏光 | リニア | ||
