Soft ResiScope(ソフトレジスコープ)

メーカー CSInstruments

柔らかいサンプルのためのAFM電気特性測定

csi_softresiscope_1_gif
この革新的で、CSIだけのユニークなAFMモードは、レジスコープⅡのアプリケーションを柔らかくて脆いサンプルの世界へ拡大します。例えば、有機太陽電池や、導電性ポリマー、または生物的サンプルなどです。 もちろん、レジスコープの特徴である10桁のダイナミックレンジを高感度測定できます。ソフトレジスコープは、インターミッテントコンタクトモードを基本としています。


  • CSIだけのユニークなテクノロジー
  • フリクションなし
  • 力一定にキープ=定量的電気特性測定


アプリケーション

  • ポリマー
  • 有機材料
  • 太陽電池
  • 生物学的サンプル



| Soft Resiscope 紹介動画



原理

パフォーマンスは維持したまま、サンプル保護性能を向上

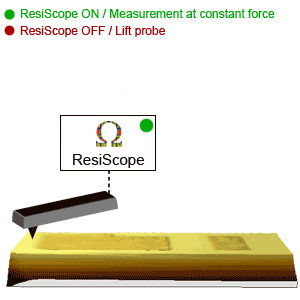

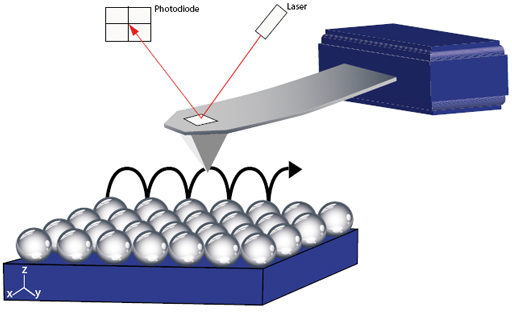

ソフトレジスコープはインターミッテントコンタクトモードに基づいています。AFMチップは瞬間的、かつ一定の力でサンプルに接触し、レジスコープⅡと同じ原理で抵抗値、電流値を定量的に測定します。

csi_softresiscope_2_princeple

Soft ResiScope principle



脆いサンプルのための導電性AFM分析

ソフトレジスコープモード VS オシレーションモード / コンタクトモード

真の非破壊的測定手法であるソフトレジスコープと、従来のオシレーションモードで、同じ脆いサンプル(ポリマーブレンド)を測定した際のデータを比較します。結果は完全に一致しました。図の上の部分はオシレーションモードで測定し、残りをソフトレジスコープで測定しました。このスキャン以前にコンタクトモードで測定した部分(青い四角形)の部分はチップによって形状が損なわれていることがわかります。

定量的抵抗値 / 電流値測定

csi_softresiscope_3

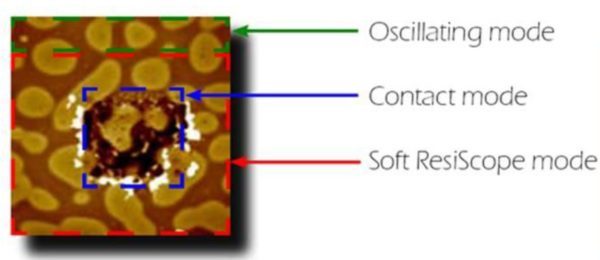

ソフトサンプル(ポリマーブレンド)のコンタクトモード測定エリア(青四角)オシレーションモード測定エリア(緑四角)ソフトレジスコープ測定エリア(赤四角)



真の定量的抵抗値 / 電流値測定

ソフト&標準レジスコープモード

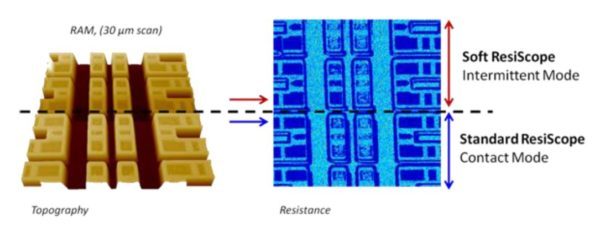

次のイメージは、ソフトレジスコープ測定の定量性をデモンストレーションした測定結果です。コンタクトモードのレジスコープと比較しています。サンプルはSRAMです。結果は、コンタクトのレジスコープも、ソフトレジスコープも違いがありませんでした。また、プロファイルについてもコンタクトレジスコープとソフトレジスコープで同じ結果を示しています。

csi_softresiscope_4

csi_softresiscope_5

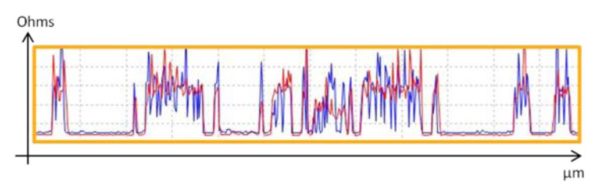

赤線: ソフトレジスコープ、 インターミッテントコンタクトモード 青線: 標準のレジスコープ、コンタクトモード
