高解像度ダイアモンド・AFMプローブ(ダイヤモンドカンチレバー)

CSInstruments

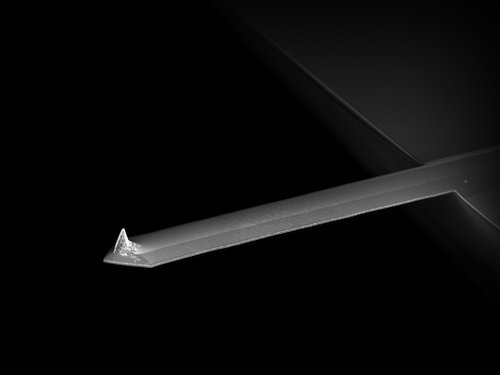

最高の耐摩耗性と電気的性能を提供する高導電性ダイヤモンドプローブ(ダイヤモンドAFMカンチレバー)

CSInstruments社独自の特許取得済みプロセスによって製造された高導電性ダイヤモンドプローブは、最高の耐摩耗性と電気的性能を提供します。
これらのチップは、他のあらゆる電気AFMプローブよりも鋭く、長持ちします。
5, 10, 20, 50本入りのパックでご提供します。

CSIプローブの利点

  • 高分解能 | 長寿命 | 導電性
  • 多くの市販AFMでお使いになれます。
  • 多岐にわたるアプリケーションに対応。
  • 単結晶ダイヤモンドチップにより長寿命・高分解能を実現!

スーパーシャープダイヤモンドチッププローブ “CS-40-SS”

モデル CS-40-SS
チップ曲率半径 [nm] <5
レバー長さ [µm] 225±10
レバー幅 [µm] 40±5
レバー厚さ [µm] 3.0±0.5
共振周波数 [kHz] 200±100
ばね定数 [N/m] 40±20
  • 高分解能のトポグラフィ・電気特性イメージング用途
  • 業界最高水準の電気特性感度
  • 耐摩耗性・特性評価・高再現性
  • 信頼性の高いデータ

シャープ導電性ダイヤモンドプローブ – 低ばね定数品 “CS-A-E2.8”

スーパーシャープダイヤモンドチッププローブスーパーシャープダイヤモンドチッププローブ

モデル CS-A-E2.8
チップ曲率半径 [nm] <10
レバー長さ [µm] 225±10
レバー幅 [µm] 35±5
レバー厚さ [µm] 1.5±0.5
共振周波数 [kHz] 65 (50 -100)
ばね定数 [N/m] 2.8 (1.2-4.5)
アプリケーション
  • コンタクトモード
  • オシレーションモード
  • フォースモジュレーションモード
  • C-AFM
  • ResiScope
  • PFM
  • EFM
  • HD-KFMモード

シャープ導電性ダイヤモンドプローブ – 高ばね定数品 “CS-A-E40”

シャープ導電性ダイヤモンドプローブシャープ導電性ダイヤモンドプローブ

モデル CS-A-E40
チップ曲率半径 [nm] <10
レバー長さ [µm] 225±10
レバー幅 [µm] 28±5
レバー厚さ [µm] 3.0±0.5
共振周波数 [kHz] 180 (140 – 220)
ばね定数 [N/m] 40 (20-60)
アプリケーション
  • コンタクトモード
  • オシレーションモード
  • フォースモジュレーションモード
  • C-AFM
  • ResiScope
  • PFM
  • EFM
  • HD-KFMモード

コーンチップ導電性ダイヤモンドプローブ – 低ばね定数品 “CS-FM-LC”

コーンチップ導電性ダイヤモンドプローブコーンチップ導電性ダイヤモンドプローブ

モデル CS-FM-LC
チップ曲率半径 [nm] 20±10
レバー長さ [µm] 225±10
レバー幅 [µm] 48±5
レバー厚さ [µm] 3.5±0.5
共振周波数 [kHz] 100 (50 – 150)
ばね定数 [N/m] 8 (4-16)
アプリケーション
  • コンタクトモード
  • オシレーションモード
  • フォースモジュレーションモード
  • C-AFM
  • ResiScope
  • PFM
  • EFM
  • HD-KFMモード
  • 振幅変調モード
  • 周波数変調モード
  • LFM
  • KFM
  • Soft ResiScopeモード

コーンチップ導電性ダイヤモンドプローブ – 高ばね定数品 “CS-NC-LC”

コーンチップ導電性ダイヤモンドプローブコーンチップ導電性ダイヤモンドプローブ

モデル CS-NC-LC
チップ曲率半径 [nm] 20±10
レバー長さ [µm] 125±10
レバー幅 [µm] 32±5
レバー厚さ [µm] 4.5±0.5
共振周波数 [kHz] 450 (300 – 600)
ばね定数 [N/m] 100 (50-200)
アプリケーション
  • コンタクトモード
  • オシレーションモード
  • フォースモジュレーションモード
  • C-AFM
  • ResiScope
  • PFM
  • EFM
  • HD-KFMモード
  • 振幅変調モード
  • 周波数変調モード
  • LFM
  • KFM
  • Soft ResiScopeモード
モデル CS-A-E2.8 CS-A-E40 CS-FM-LC CS-NC-LC
ばね定数 (N/m) 2.8 40 8 100
共振周波数 (kHz) 65 180 100 450
チップ ROC < 10 nm < 10 nm 20 ± 10 nm 20 ± 10 nm
1パック当り個数 5、10、20、50本
