3軸ガルバノスキャナ
2次元のXY偏向ユニットにZ軸を追加し、3次元加工に対応した3D偏向ユニットです。小スポット径で最大2,000 mm x 2,000 mmもの広いスキャンエリアを処理できます。
3軸ガルバノスキャナの特徴

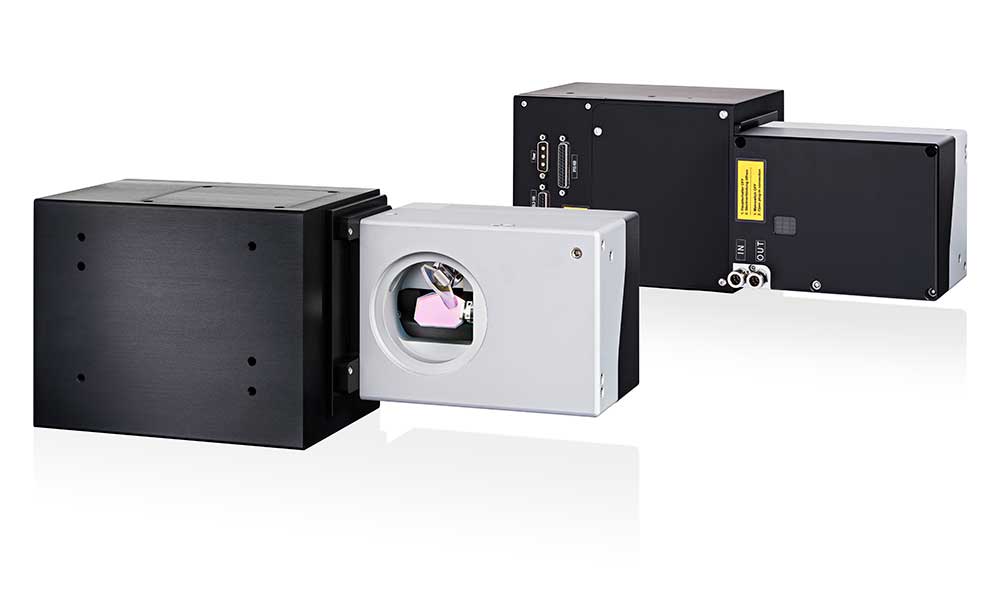

独国Raylase社の3軸ガルバノスキャナは、2次元のXY偏向ユニットにZ軸を追加し、3次元加工に対応した3D偏向ユニットです。移動する対象を加工するオンザフライ用途や、またセットアップによって立体部品や凹凸のある表面への処理が可能です。
小スポット径で最大2,000 mm x 2,000 mmもの広いスキャンエリアを処理できます。堅牢さ、高速、高い柔軟性を兼ね備え、1台のユニットで作業距離、スキャンエリア、スポットサイズを変更できます。Nd:AG、ダイオード、CO2レーザーなど種々のレーザーと使用できます。
レーザービームはまず、可動レンズ搭載のリニアトランスレータ・モジュールに入光します。可動レンズで急速に発散されたビームは、1つまたは2つの集光レンズを通過します。続いてビームは偏向ユニットに入り、マーキングフィールド内の任意のX-Y位置に偏向されます。
焦点補正のない偏向ユニットの場合、いずれかの軸での移動が起こると、フィールド中心にある集光スポットが円弧を描き、作業エリア上に集光スポットの球を作成します。作業エリアの中心から離れた場所では、レーザービームは集光されません。これは、スキャナによってビームをエリア中心から遠ざけようとすると、レンズからワークピースまでの長さが増加するためです。
3軸偏向ユニットでは、スキャナーがZ軸移動により、作業エリアを横切ってビームを誘導します。そのため可動レンズと集光レンズの間の距離をわずかに調整することで、フォーカシングを補正できます。
RAYLASE ガルバノスキャナ製品・ソフトウェア・アプリケーション紹介動画
動画『レーザー溶接向けガルバノスキャナ「AXIALSCAN」で広範囲・3次元の加工を高精度に』
アペルザTVで配信中です。（外部サイトでの閲覧となります）
レーザー溶接向けガルバノスキャナ「AXIALSCAN」で広範囲・3次元の加工を高精度に
RAYLASE ３軸ガルバノスキャナ ラインナップ
2D/3D ガルバノスキャンヘッド-セレクションガイドPDF
 AXIALSCAN-20/-30 微小スポット径、 広いスキャンエリア。高速。 エリアサイズ可変：100 mm x 100 mm to 1,800 mm x 1,800 mm |  AXIALSCAN-30 DIGITAL II 微小スポット径、 広いスキャンエリア。 デジタル制御。 エリアサイズ可変：100 mm x 100 mm to 1,800 mm x 1,800 mm |
 AXIALSCAN-30 DIGITAL II HP 小スポット径、広いスキャンエリア。デジタル制御。 対応レーザーパワー 最大 4kW。 エリアサイズ可変：200 mm x 200 mm to 1,200 mm x 1,200 mm |  AXIALSCAN-50 DIGITAL II 最先端デジタル制御。 ラインナップ中最小のスポット径、 広い加工エリア。 エリアサイズ可変：300 mm x 300 mm to 1,000 mm x 1,000 mm |
 FOCUSSHIFTER 小スポット径。 Z軸での集光範囲可変。 開口径：15 mm |  FOCUSSHIFTER DIGITAL II 簡単で費用対効果の高い組込みを可能にする高いデジタル技術。 開口径：10, 15 mm |
