TCSPC(時間相関単一光子検出)・時間タグ付け装置一覧

PicoQuant

時間相関単一光子計数 (TCSPC)、一致相関、マルチチャネルでのスケーリング 、イベント・タイミング(ピコ秒~ミリ秒の時間分解能)用のモジュールです。シングルチャンネルおよびマルチチャンネル。USBまたはPCIeインターフェイスを装備。※HydraHarp 400 は現在25%OFF!! デモ機あり。


PicoQuant は、時間相関単一光子検出 (TCSPC)、マルチ・チャネル・スケーリング (MCS)、一致相関、またピコ秒からミリ秒の時間分解能を持つイベント タイミング用と、いくつかのモジュール提供しています。 USB または PCIe インターフェイスを備えたシングル チャネルおよびマルチチャネル バージョンが提供可能です。 すべてのユニットはヒストグラム モードで動作し、2 つの時間タグ付けモードを提供します。 高い品質と信頼性は、独自の 5 年間の限定保証によって表されいます。 次の表は、主な製品ごとの違いをまとめたものです。
時間相関単一光子検出 (TCSPC)HydraHarp 400現在価格25%OFF!! デモ機をご用意しています。

HydraHarp 500-S/HydraHarp 500-M HydraHarp 400PicoHarp 330MultiHarp 160MultiHarp 150TimeHarp 260
検出チャンネル数(共通同期チャンネル以外での)4 / 82, 4, 6, 81 または 216, 32, 48, 644, 8, 161 または 2
最小ビン幅1 ps1 ps1 ps5 ps5 ps (P), 80 ps (N)25 ps (PICO), 250 ps (NANO)
デッドタイムエッジ・トリガーで680ps、CFDで4.2ns< 80 ns< 0.68 ns< 650 ps< 0.65 ns< 25 ns (PICO),2 ns (NANO)
インターフェイスUSB 3.0,
eFPGAインターフェイス
USB 3.0USB 3.0USB 3.0,
FPGAデータインターフェイス
USB 3.0PCIe 2.0 x1

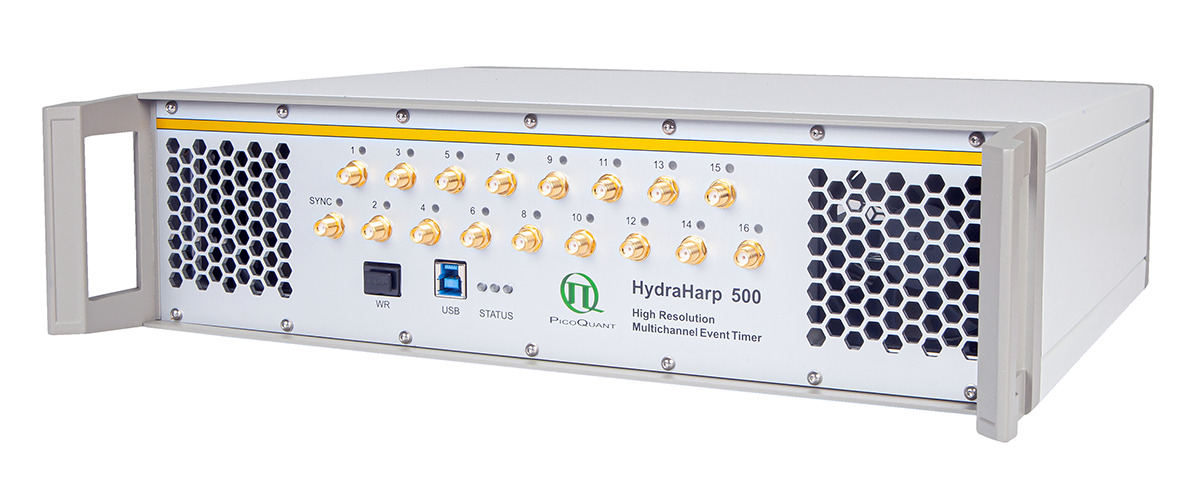

HydraHarp 500
TCSPC & 高分解能マルチチャンネルイベントタイマー

pcioquant hydraharp500new!

  • シングル・チャンネルで2 ps RMS、
    チャンネル間で3ps RMS
  • 最先端の時間分解能1psを実現
  • 最大16+1チャンネルまで拡張可能
  • エッジトリガーまたは
    CFD(コンスタント・フラクション・ディストリミネーター)
    の選択が可能
  • USB 3.0およびeFPGA経由で
    最大85Mcpsの持続的な時間タグ付けを実現
  • 超短デッドタイム 680ps、
    チャンネル間のデッドタイムなし

HydraHarp 500 詳細ページ

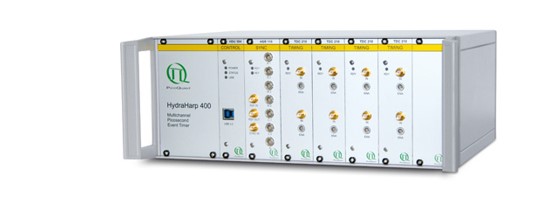

HydraHarp 400
マルチチャンネルピコ秒イベントタイマー&TCSPCモジュール

※現在価格25%OFF!! デモ機をご用意しております。


  • 最大8つの独立した入力チャンネルと
    共通同期チャンネル (最大150 MHzまで)
  • チャンネルごとに65536 ヒストグラム ビン, 最小幅 1 ps
  • 最大40 Mcpsまでの持続計数率での時間タグ付け
  • ヒストグラマー測定範囲 65 ns ~2.19 s

HydraHarp 400 詳細ページ

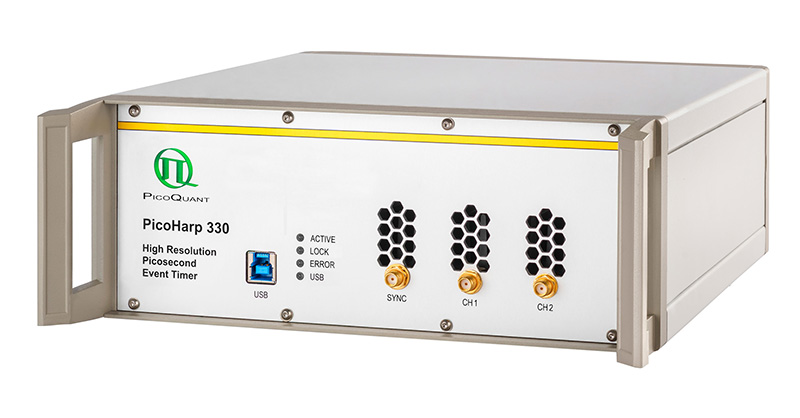

PioHarp 330
高精度多用途イベントタイマー&TCSPCモジュール


new!



  • 単一チャンネルで 2 ps RMSの卓越したタイミング精度
  • 1+1または1+2の独立チャンネルでベース分解能1 ps
  • 最大640 MHzのトリガ・レートによるコモン同期
  • 多彩なトリガ方式(CFD、レベルトリガ)
  • 最大85 Mcpsの時間タグ付けが可能
          (USB3.0 5Gbpsの超高速性による)

PicoHarp 330 詳細ページ



MultiHarp 160
スケーラブル・マルチチャンネル・イベントタイマー & TCSPC ユニット

new!

  • 最大60の独立入力チャンネル(ベース分解能 5 ps)
  • 超短デッドタイム (650 ps),
    チャンネル間でのデッドタイム無
  • FPGAリンク経由でデータストリームへハードウェアアクセス
  • ホワイトラビット対応機器

MultiHarp 160 詳細ページ



MultiHarp 150
高いスループットマルチチャンネルイベントタイマー& TCSPC ユニット

※デモ機をご用意しております。

new!

  • 独立した入力チャンネル数 4, 8, 16
  • 共通同期チャンネル(最大同期周波数 1.2 GHz )
  • 最高持続データスループット
    (時間タグ付けモード:80 Mcps,
    ヒストグラムモード:180 Mcps )
  • チャンネルごとの記録的なデッドタイム (650 ps)
  • チャンネル間のデッドタイム無
  • ホワイトラビット対応TCSPCデバイス
  • カスタムでのプログラミング用のドライバーとデモコード
  • ベース分解能10ps ジッター改善の新バージョン

MultiHarp 150 詳細ページ





TimeHarp 260
TCSPC と MCS ボード(PCIe インターフェイス付)

  • 1つまたは2つの独立した入力チャンネルと
    共通の同期チャンネル(最大100MHzまで)
  • ベース分解能で2つのモデル PICOモデル(25 ps) NANOモデル(250 ps)
  • オプション:2.5 ns ベース分解能のPICOモード向けロングレンジモード
  • 超短デッドタイム
    (PICOモデル < 25 ns , NANOモデル < 2 ns)

TimeHarp 260 詳細ページ
