拡張短波赤外 ハイパースペクトルカメラ eSWIR

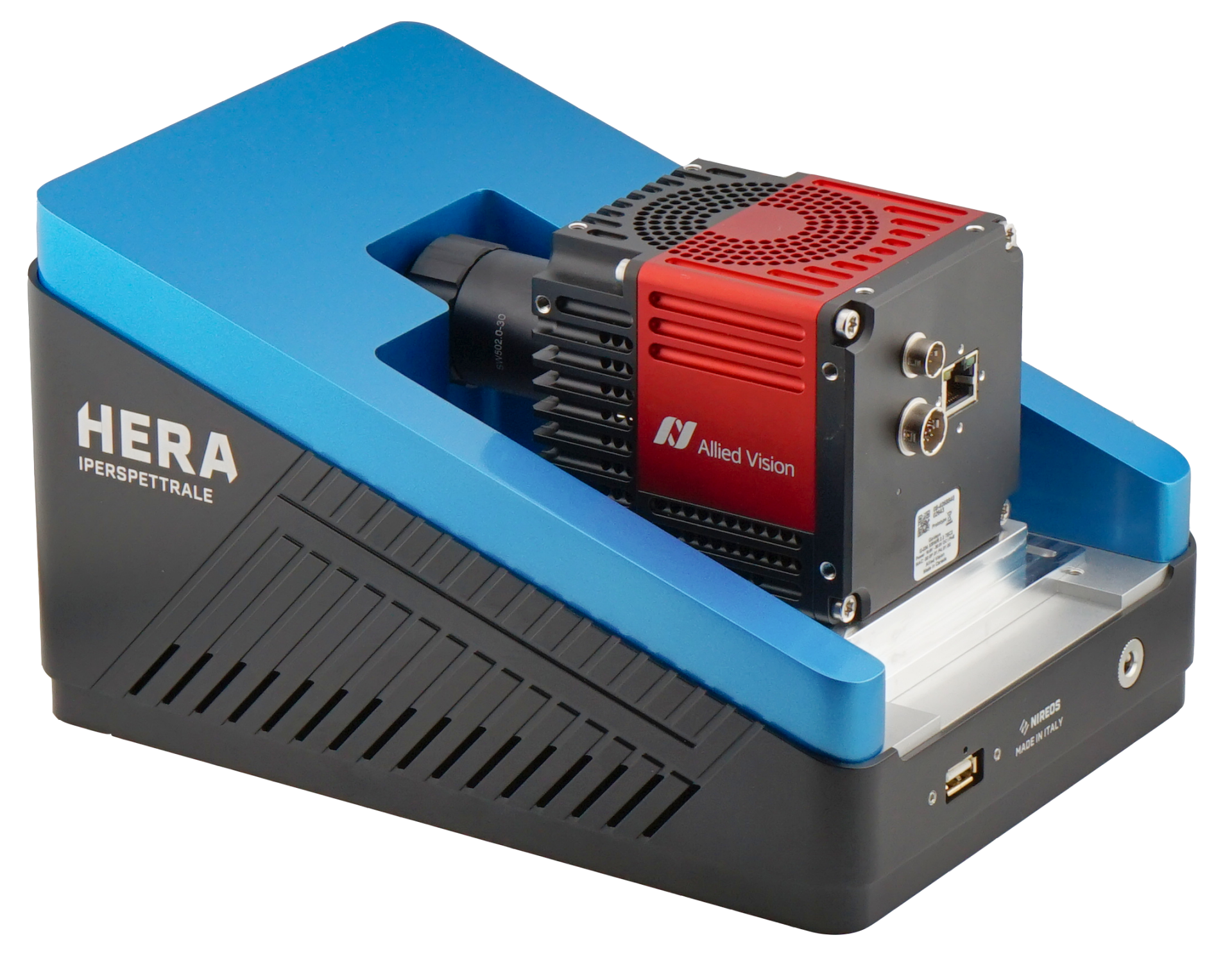

スペクトル範囲 1200-2300 nm 超高感度ハイパースペクトルカメラ HERA eSWIRとは

HEAR eSWIRは 1200-2300 nm のスペクトル範囲に対応。分光イメージングへの革新的なアプローチを可能にするコンパクトで堅牢なカメラです。時間領域フーリエ変換(FT)検出をベースとした独自の特許技術により、卓越した空間スペクトル分解能と低照度下での優れた感度での撮影を実現します。

超高感度ハイパースペクトルカメラ HERA SWIR Extendedの特長

• スペクトル範囲（1200 – 2300 nm）
• TE付き拡張InGaAs：636×508
• 14ビットセンサー
• 作動距離：100 cm – ∞
• 視野角：11°
• 1cmクリアアパーチャ（開口）：優れた光透過率

フーリエ変換の技術情報

スペクトル分解能

スペクトル分解能は他のフーリエ変換の技術と同じく、波長の関数として一定ではないものです。また、分光分解能はソフトウェアで簡単に変更することが可能です。各測定で、高い分光分解能の画像を取得するか（「Lスキャン」）、より高速で低い分光分解能の画像を取得するか（「Mスキャン」または「Sスキャン」）を測定の文高分解能の選択が可能です。フーリエ変換の技術であるため、光スループットにこの選択によって影響を与えることはありません。

ソフトウェア

データ収集用ソフトウェアHERA App 　と データ分析ソフトウェアHyperLAB　をご用意しております。

HERA App	HyperLAB
カメラのパラメータ（スペクトル分解能、積分時間、平均数など）を設定し、測定データを取得します。ハイパースペクトルビューでハイパースペクトルデータのプレビューを評価し、HyperLABソフトウェアでさらに解析するために測定値を保存します。	選択したポイントまたはエリアでのスペクトル解析、反射率画像の計算、内蔵関数による統計解析、RGBまたはフォールスカラー画像の可視化。ハイパースペクトルデータキューブを保存し、さらに分析するために標準フォーマットでエクスポートします。

ソフトウェア動画チュートリアル


オプションアクセサリ

三脚

ハイパースペクトルカメラでの撮影は凝視技術のため、測定中は三脚に取り付けて静止させる必要があります。HERAは市販の三脚に簡単に取り付けられますが、必要に応じてNIREOSより専用の三脚をご購入いただけます。専用三脚は異なる測定セットアップと形状に対応しています。


MaskHera（ホルダー・アダプター）

ハイパースペクトルカメラがすでに三脚に取り付けられ、アライメントがとれている状態でも、2本のロックネジで簡単に取り付けることが可能です。MaskHeraは1インチフィルターのホルダーとしても、また機構的なアダプターとしても使用できます。

ハイパースペクトルカメラ使用動画

フーリエ変換の仕組みの基礎、ハイパースペクトルカメラの設置撮影。時間領域及びスペクトル領域でのデータ取得。取得データの画像から範囲を選択しスペクトルのグラフ化がが可能。複数の範囲を選択しスペクトルのグラフを重ね比較いただけます。
