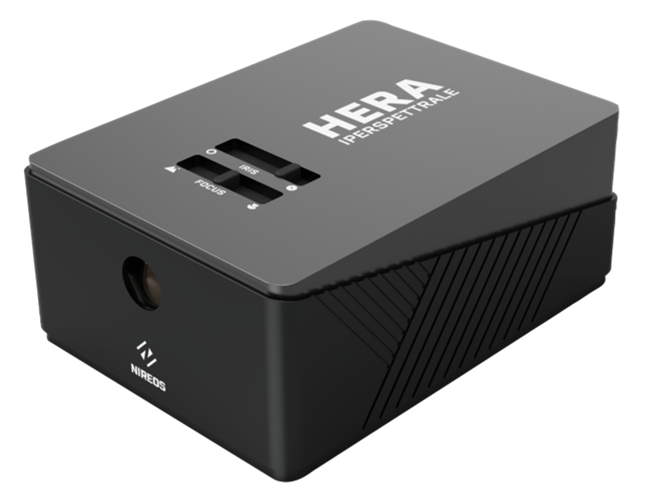

VIS-NIR（400 – 1000 nm）対応 超高感度ハイパースペクトルカメラ HERA

400 – 1000 nm 可視光~近赤外に対応したハイパースペクトルカメラHERAは、スペクトルイメージングへの革新的アプローチを可能にするコンパクトで堅牢なカメラです。時間領域フーリエ変換（FT）検出をベースとした独自の特許技術により、抜群の空間スペクトル分解能と低照度下での優れた感度を発揮します。

HERA 超高感度ハイパースペクトルカメラ の特長

• スペクトル範囲: 400 – 1000 nm
• CMOSセンサー分解能* : 1280 x 1024
• 作動距離:　1 m – 無限
• 視野角（FOV）* :　8度
• 卓越した光透過率:　1 cm クリアアパーチャ（開口）

* カメラの前にレンズを追加することで、視野角（FOV）を2倍（最大16度）にすることができます。

フーリエ変換動作原理動画、実験アプリケーションノートの基本技術情報

優れた感度が可能にする 蛍光ハイパースペクトルイメージング

アパーチャースリットやグレーティングがなく、1cmのクリアアパーチャーのおかげで、HERAは非常に高い光スループットを発揮するよう特別に設計されており、低照度条件やデリケートなサンプルにとって理想的な装置になっています。

疑似カラー蛍光による二つの異なる葉の ハイパースペクトル画像	選択エリアの蛍光スペクトル


測定はポインセチアの2種類の葉（緑と赤）で行った。葉にUV LED（760 mW、405 nm）を照射し、励起光をカットするために500 nmのロングパスフィルターを使って微弱な蛍光を集めました。測定時間は約100秒。スペクトルのクラス分けアルゴリズムで得られた擬似カラー画像は、ハイパースペクトルデータキューブの2つの主要スペクトル成分の分布を示しています。

内蔵機能を活用することや データを標準フォーマット*でエクスポートすることで、詳細な統計分析を行うことができます。
*標準フォーマットには、Matlab、ENVI、Perception Studio、perClass Miraが含まれます。

RGB画像	スペクトルでクラス分けした画像
散布図	スペクトルでクラス分けされた散布図
波長 VS 反射率

ハイパースペクトルカメラHERAのスペクトル分解能

ハイパースペクトルカメラ HERAの特長とデザイン

*クリックで写真拡大します。

1 cm クリアアパチャ―	USBポート 給電差し込み口
IRIS（絞り）調整及びフォーカス調整	絞り調整、焦点調整（近影）
HERA寸法図

ソフトウェア

*クリックで画像拡大します。

データ取得 時間領域	データ取得 スペクトル領域
データ解析

オプションアクセサリ

三脚

ハイパースペクトルカメラでの撮影は凝視技術のため、測定中は三脚に取り付けて静止させる必要があります。HERAは市販の三脚に簡単に取り付けられますが、必要に応じてNIREOSより専用の三脚をご購入いただけます。専用三脚は異なる測定セットアップと形状に対応しています。

ハイパースペクトルカメラ使用動画

フーリエ変換の仕組みの基礎、ハイパースペクトルカメラの設置撮影。時間領域及びスペクトル領域でのデータ取得。取得データの画像から範囲を選択しスペクトルのグラフ化がが可能。複数の範囲を選択しスペクトルのグラフを重ね比較いただけます。
