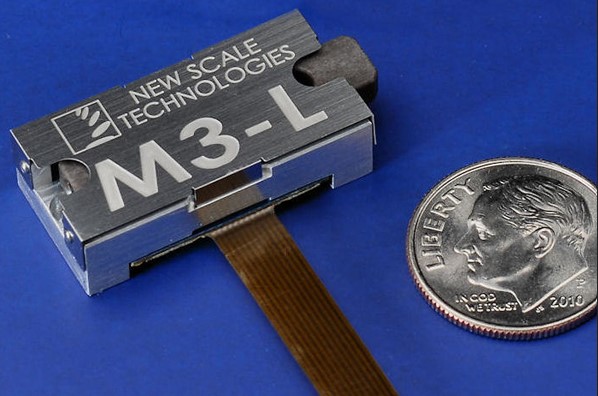

超小型高分解能リニアアクチュエータ “M3-L”

M3-Lは小型の高分解能位置決めシステムです。アクチュエータにドライバーとクローズドループコントローラを内蔵。3.3V 駆動、I2C、SPIなどシリアル制御可能。コンパクトで組み込みし易くOEM機器への使用に最適です。開発キットもご用意いたしております。

カタログダウンロードお問合せ

概要
応用例
主な仕様
関連情報

ドライバーとクローズドループ制御を搭載した高分解能・小型位置決めシステム

：クローズドループ制御を搭載したコンパクトなシステム。同クラスのシステムに比べ、サイズは半分以下、重量は4分の1です。
外部に制御基板不要
高精度・高分解能：位置分解能 0.5μm, 移動距離 6mm
低電圧、低消費電力：3.3V入力で駆動。電源が切れても位置を保持。
シンプルにシステム構築が可能：標準的なシリアルインターフェース（I¹CまたはSPI）を介して、システムプロセッサから直接ハイレベルでモーションコマンドを受け取ります。
柔軟性に優れ、組込みが容易。即座にカスタマズ対応ができるように設計されています。モジュールは、1軸または多軸モーション、最大20mmまので移動距離を設定できます。

ブロックダイアグラム

M3-L 超小型リニアアクチュエータは、コンパクトな筐体の中にSQUIGGLEモーターとコントローラーが内蔵されています。モーターは機構部品を可動させます。NSE-5310位置センサは、移動する機構部品に取り付けられた多極の磁気帯の動きを検出し、モーション制御プロセッサに直接、デジタル位置情報を伝えます。搭載されたNSDモータードライブASICは、プロセッサからのコマンドを受け取り、モーターを駆動させます。システムへの入力は、標準的なI²CまたはSPIシリアル・インターフェースを介して、システム・マイクロプロセッサからのハイレベルのコマンドよって行います。外部制御ボード不要。標準的な3.3 Vバッテリー電源で動作します。

またその他大きいサイズの直進・回転ステージ等はMotion製品にてラインナップしております。

小型リニアアクチュエータ使用例

レーザービーム制御や高出力RF/マイクロ波システムのチューニング

その他応用例はこちら

開発キット

DK-M3-L-1.8-TRK-6.0-S Developer’s Kit
		M3-Lリニアアクチュエータ高レベルのコンピュータコマンドをSPIコマンドに変換してアクチュエータの内蔵コントローラに送信するためのUSBアダプタプッシュエンドとプルエンドのチップ接続ケーブル、取り付け金具 New Scale Pathwayソフトウェア

開発キットをご用意しております。詳細はこちらからご覧ください New Scale Technologiesサイトへ遷移します

アプリケーション事例

光学およびフォトニクスシステムの精密調整
レーザービームのステアリングやターゲティング
UAV、UGV（無人機・無人地上車両）の制御
生体医学の検出・分析
化学物質の検出・分析
超小型手術用デバイス
局所治療システム

超小型高分解能リニアアクチュエータ M3-L 仕様

M3-Lデータシート寸法図

移動範囲	6 mm
モジュール最大寸法	28 x 13.2 x 7.5 mm （コントローラ込み）
速度	> 5 mm/s
分解能	0.5 μm
直進性精度	+/- 25 μm
代表的駆動速度と荷重	5 mm/s （ 0.15 N 荷重において）
最大荷重（PUSH-PULL失速力-±1°の軸方向でのアライメント）	< 0.20 N
推奨最大重量	5 g
インターフェイス	I²C または SPI
入力電圧	3.1 to 3.6 V
電力	< 0.5 W (5mm/s ,0.15Nの時) < 0.2 W（静止時）
モジュール重量（先端部含まず）	4.5 g
使用温度範囲	5°C to 70°C　（低温での使用の可能性につきましてはお問合せ下さい。）
適合規格	CE/RoHS
制御インターフェイス	PCからのUSBアダプタ経由での制御。I2CまたはSPIのシリアルインターフェースでの直接制御
コントローラ	内蔵
