超小型 高分解能 フォーカスモジュール “M3-FS, M3-F ”
超小型で高分解能（0.5μm）のレンズ位置制御と双方向再現性を実現したフォーカスモジュールです。クローズドループ制御で外部コントローラボードが不要。機器への組込みが容易なモジュールです。組込み用途でご使用いただけます。開発キットもご用意いたしております。
超小型高分解能フォーカスモジュール M3-FS, M3-Fの特長
高分解能（0.5μm）高いで双方向性再現度を持つ焦点調整モジュール
- 小型完全一体型モジュールー外部制御ボード不要
- 優れた画像品質を実現– サプミクロン単位でのレンズの動きが可能で、極めて低いチルトも実現 （M3-FSは より高いダイナミック安定性を実現）
- 低電圧、低電力 – 3.3 VDC 入力、電力供給が無くなった際の位置を保持
- システム構築が容易 – 標準的なシリアルインターフェース（I2CまたはSPI）を介して、直接システムプロセッサからハイレベルでモーション用コマンドを受け取りが可能。
- 優れた柔軟性、即座に製品への搭載が可能 – M8～M16レンズ対応、1/3″～1/1.8 “の一般的な画像フォーマットと互換性を持ちます。
- 低コストで、直ぐ機器搭載いただけます。-プラグ＆プレイに完全対応

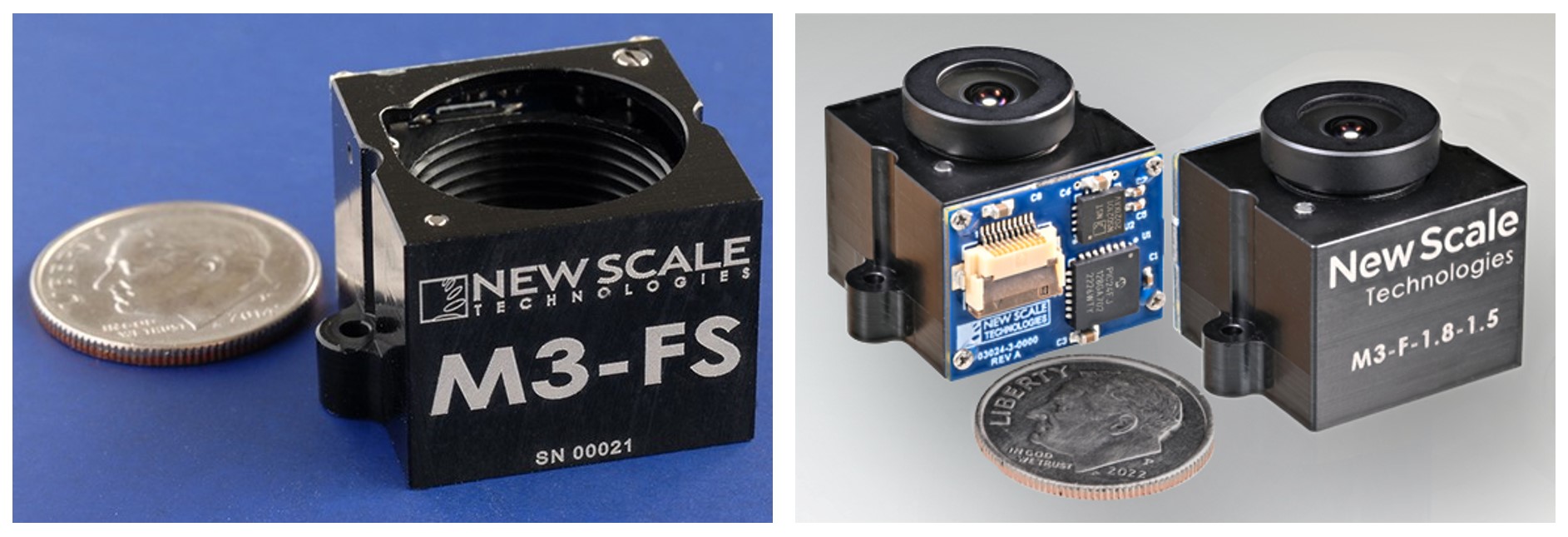

| M3-FS フォーカスモジュール | M3-F フォーカスモジュール |
 |  |
| M3-FS フォーカスモジュールは、小型機器に搭載されたカメラに精密なフォーカス機能を付け加えることが可能です。3.3Vの電源と、システムプロセッサからのシンプルなハイレベルのコマンドを受け付けます。外部制御ボードは不要です。仕様 | M3-F フォーカスモジュールは１つの小さなパッケージでピエゾ式SQUIGGLEマイクロモーター、内蔵コントローラー、位置センサー、マイクロプロセッサーを搭載しています。仕様 |
その他大きいサイズの直進・回転ステージ等はMotion製品にてラインナップしております。
開発キット
M3-F 小型でカメラ向けOEMが可能なフォーカスモジュール。カスタマイズの紹介動画です。（画像クリックで動画がご覧頂けます。）
| DK-M3-FS-1.8-1.5-M12/16 | DK-M3F-1.8-TRK-1.5-S |
|---|---|
M3-FS 開発キット
| M3-F 開発キット
|
開発キットをご用意しております。詳細はこちらからご覧ください New Scale Technologiesサイトへ遷移します
- ハンドヘルド、ポータブル、モバイル機器
- 超小型マイクロスコープ
- 体外診断装置 (IVD)
- セキュリティ・リモートセンシング
- 生体認証
- イメージングアレイ
- ロボットによる検査
- 制御装置
- マシンビジョン
- ガイダンス（誘導用機器）
- ターゲティング（照準）
- UAV （無人機）
M3-FS, M3-Fフォーカスモジュール仕様
| モデル名 | M3-FS | M3-F |
|---|---|---|
| PDFデータシート | M3-Fデータシート寸法図 | M3-Fデータシート寸法図 |
| レンズタイプ（レンズ自体は含まず） | M16x1mm： 標準アダプターでM12x0.5mmが使用可能です。他のサイズは特注となります。 | M12x0.5mm：特注アダプターの使用により小型レンズ（M8×0.35まで）対応 |
| レンズ重量※1 | < 5 g (全方向) | 5 g |
| 移動範囲 | 最大1.5 mm | 最大1.5 ㎜ |
| 筐体寸法 | 20 x 23 x 16 mm （コントローラ込み） | 20 x 23 x 16 mm （コントローラ込み） |
| 最大イメージセンサ検出範囲（イメージセンサ本体を含まず） | 17 x 17 mm 図面参照 | 17 x 17 mm 図面参照 |
| 最大速度 | 5 mm/s | 5 mm/s |
| 分解能 | 0.5 μm | 0.5 μm |
| 再現性 | 一方向： +/- 2.5 μm, 双方向：+/- 5 μm | 一方向：+/- 8 μm, +/- 20 μm |
| リニア精度 | +/- 12 μm | +/- 30 μm |
| 静的チルト | < +/- 0.7 ° | < +/- 1 ° |
| 制御インターフェイス | I2C または SPI | I2C または SPI |
| 入力電圧 | 3.1 to 3.6 VDC | 3.1 to 3.6 VDC |
| 供給電力※2 | < 1 W (5mm/s 5g 重量),< 0.13 W 静止時 | < 1 W (5mm/s 5g 重量),< 0.13 W 静止時 |
| 温度・湿度※3 | 5°C to 70°C /<70% 相対湿度（結露なき事） | 5°C to 70°C /<70% 相対湿度（結露なき事） |
| 製品寿命※4 | >1.2kmを超えない範囲で1000万回以上のランダム移動が可能※4 | >200万サイクル方向固定）または>50万サイクル（ランダム方向） |
| モジュール重量（レンズ除く） | 8 g | 5.8 g |
| 適合規格 | CE, RoHS | CE, RoHS |
| 制御インターフェイス | USBアダプタ経由でのPC制御、I2C, SPIによる制御 | USBアダプタ経由でのPC制御、I2C, SPIによる制御 |
| コントローラ | 内蔵 | 内蔵 |
※1 向きを固定することで、より重いレンズを使用できる場合もあります。詳細はご相談ください。
※2 電力は入力電圧、速度、負荷に依存します。
※3 低温での使用についてはご相談ください。
※4 M3-FS仕様は、平均ランダム移動量120μmで1000万回移動に相当します。製品寿命はアプリケーションとユースケースに依存します。具体的なシステム設計についてはご相談ください。
✕
