最大 2000mJ コンパクト ナノ秒パルスレーザー

Beamtech Optronics

新製品 Nimma-Lシリーズ をリリース(2022年7月) 最大 2000mJ @ 1064nm, 繰り返し周波数 1 – 100Hz, パルス幅 5 – 10 ns。コンパクトなナノ秒パルスレーザーで、LIBSやLIDAR等のアプリケーションに最適です。

※新製品 Nimma-Lシリーズ をリリース(2022年7月)




空冷 20 – 80 mJ Lapaシリーズ

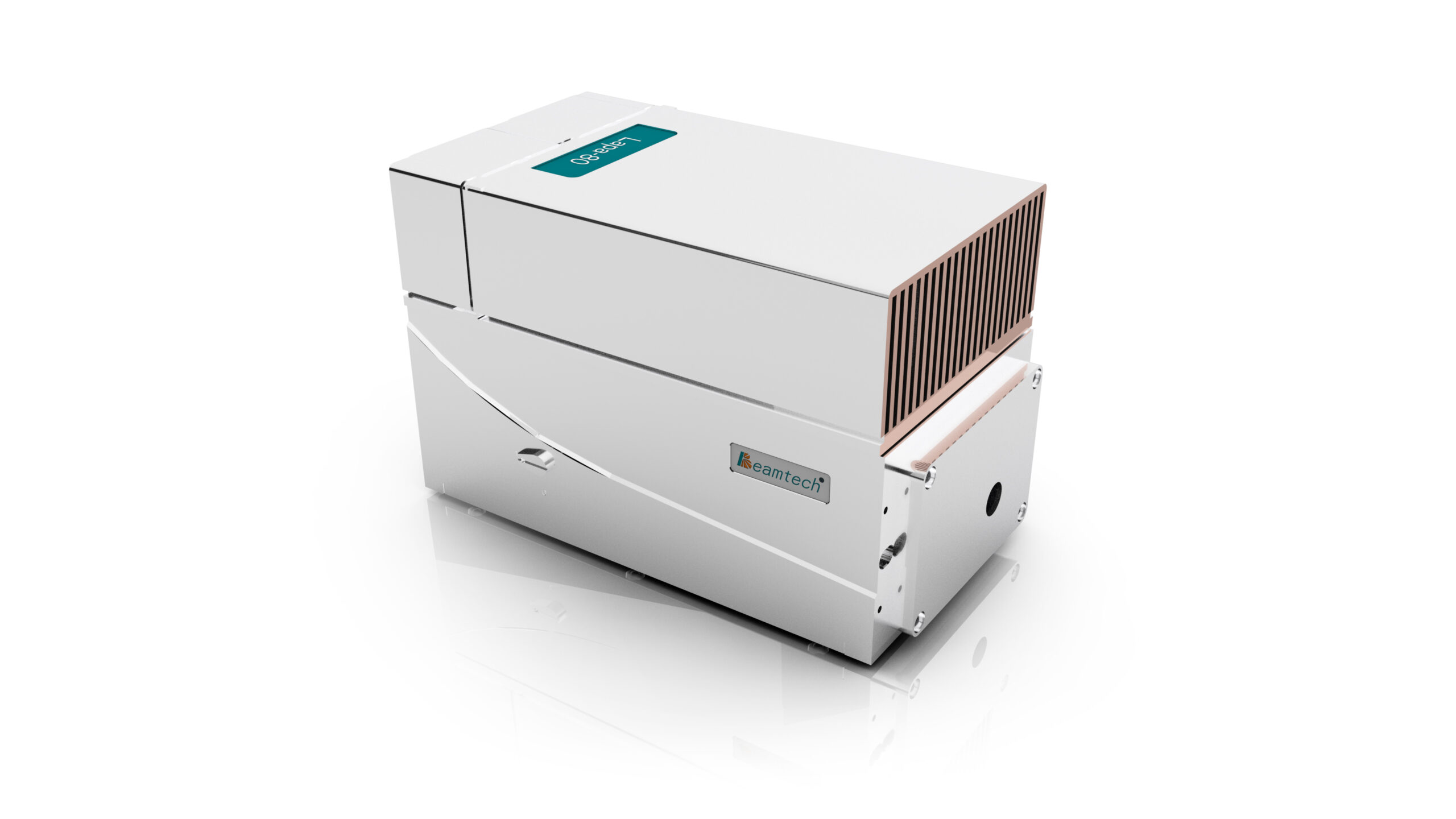

Beamtech-Lapa_series-scaled

  • 最大10億ショットの長いダイオード寿命
  • メンテナンスが容易な純粋な空冷
  • 正確なタイミングのEOQスイッチ
  • 最大80mJ @ 20Hz @ 1064nmパルスエネルギー
  • 複数の高調波オプション
  • 組み込みが容易なコンパクトサイズ
  • 24時間連続動作に最適

Lapaシリーズは、空冷式EOQスイッチタイプのDPSSレーザーです。 均一なポンピングやTEC等の革新的な技術により、ポータブルなナノ秒レーザーを実現しました。24時間の連続動作が可能で、理化学用途、産業用途、軍事用途の様々な分野に最適です。Lapaシリーズの励起光源は、低エネルギー消費、高効率、長寿命など、優れた機能を備えたダイオードレーザーです。すべての天候条件に非常に適しています。 また、TECの適用により、水を使用することなく作業の安定性を維持します。EOQスイッチにより、正確なタイミングでご使用いただけます。LapaシリーズはLIDAR、質量分析、LIBSなどのアプリケーションに最適です。


応用例

LIBS、LIDAR、LIF、レーザー超音波、質量分析

OEM向け産業デザイン 10 – 300 mJ Dawaシリーズ

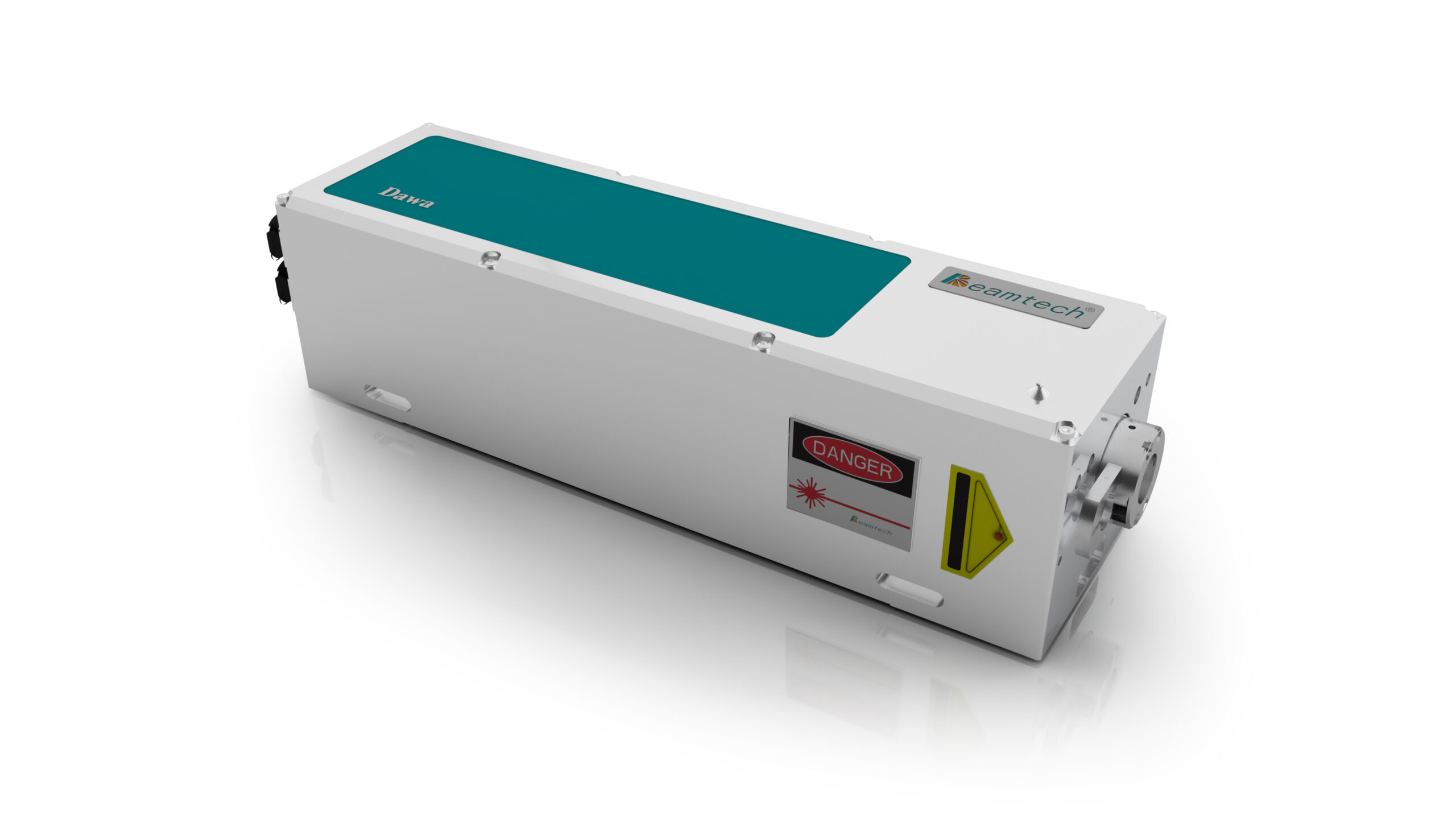

Beamtech-Dawa_series-scaled

  • 基本波長で10 mJ to 300 mJまでの出力をカバー
  • モジュール設計/簡単操作
  • 複数の高調波オプション
  • 長期間安定性のための産業デザイン
  • カスタマイズ可能

Dawaシリーズは、2007年にOEMシステムへの統合が可能な産業向けレーザーとして開発・設計されたQスイッチナノ秒Nd:YAGレーザーです。パルスレーザーエネルギー範囲は100 – 300mJです。SHG, THG, FHGの利用が可能です。理化学用途・産業用途向けののデザインで、良質なビーム品質を保証します。光学シャッター、フローセンサー、電源インターロックなどの機能により、安全性を優先して使用できます。2014年、DawaシリーズはCE認定を取得しています。LIBS, LIDAR, LIF, PIVを含む多様なアプリケーションでご利用いただけます。

Dawaデータシート


応用例

LIBS、LIDAR、LIF、レーザー超音波、スパークプラグ、クリーニング

小型モデル 400 – 2000 mJ Nimmaシリーズ

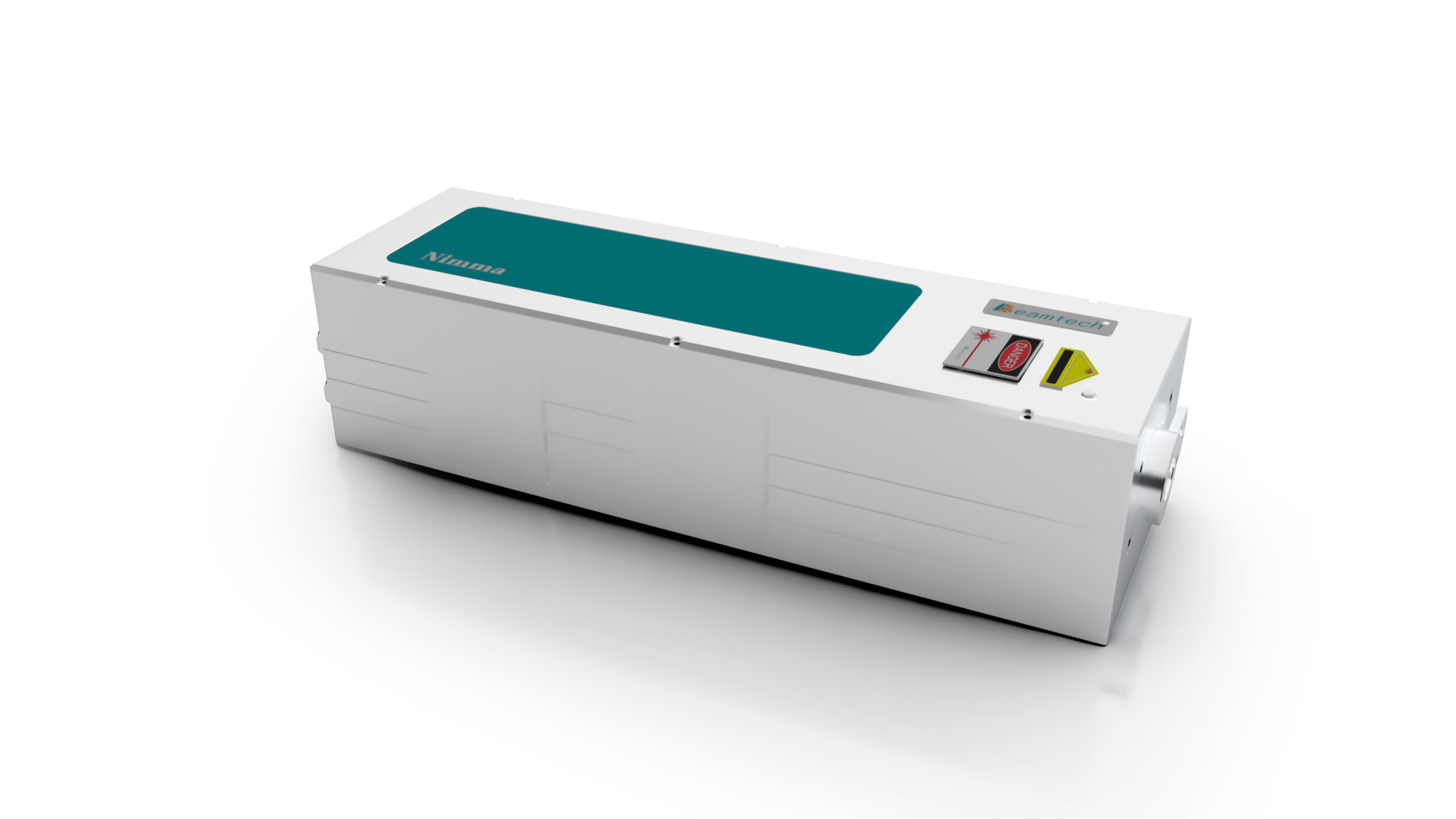

Beamtech-Nimma_series-scaled

  • コンパクト設計
  • 均一性の高いビームプロファイル
  • 長期間の運用を保証する産業デザイン
  • 高いSHGおよびUV効率
  • さまざまな環境への耐性
  • システム統合が容易

Nimmaシリーズは、中エネルギーを範囲としたQスイッチタイプのナノ秒Nd:YAGレーザーです。 基本波長で400 mJ – 2000 mJまでのエネルギーをカバーします。 このシリーズは、コンパクト、優れたポインティング安定性、高エネルギー安定性、高い信頼性を特徴としています、SHG、THG、FHGの利用が可能です。Nimmaシリーズは、マルチモードとVRMモードの2種類がございます。理化学用途・産業用途向けのデザインにより、優れたビーム品質を保証します。 光学シャッター、フローセンサー、電源インターロックなどの機能により、安全を最優先に使用できます。多様な理化学用途・産業用途に適したモデルです。

Nimmaデータシート


応用例

色素レーザー、ポンプOPO、ポンプTi:サファイアレーザー、レーザーショックピーニング、LCDの修理、レーザーアブレーション、レーザー焼結、LIDAR



 新製品 単波長(532nm, 355nm, 266nm) Nimma-Lシリーズ(2022年7月)

Beamtech-Nimma-L_series-scaled

  • コンパクト設計
  • 自動位相整合機能付き
  • 長期間の運用を保証する産業デザイン
  • パルス発振寿命7,000万回以上
  • パネル操作、ソフトウェア操作可能
  • コールドスタートから短い立上りでUV発振可能

Nimma-Lシリーズは、オゾンライダー、ラマンライダーなどの気象観測用LIDARに特化したQスイッチ ナノ秒Nd:YAGレーザーシリーズです。 このシリーズのマルチプライヤーモジュールは、自動位相マッチング機能を備えており、マルチプライヤーの効率を自動的に最適化し、遠隔操作やシステムインテグレーションを容易にします。 また、OPO励起、色素レーザー励起、PLDなどのアプリケーションにも適しています。技術面では、7000万回以上のパルス発振寿命を実現し、頻繁なメンテナンスに伴うコストを大幅に削減しました。 周波数倍増システムでは、高い周波数変換効率と安定性を実現する定温技術を採用し、短いUV立ち上がり時間は、システムの定期的な光出力測定に必要なエネルギーのクリープ率を満たしています。

Nimma-Lデータシート


応用例

オゾンライダー、ラマンライダー、OPO励起、パルスレーザーデポジション (PLD)、色素レーザー励起

モデル※1Lapa-20Lapa-80Dawa-100Dawa-200Dawa-300
繰返し周波数, Hz1-1001-201-201-201-10
パルスエネルギー
1064 nm20mJ80mJ100mJ200mJ300mJ
532 nm12mJ50mJ50mJ100mJ150mJ
355 nm4mJ25mJ20mJ40mJ60mJ
266 nm2mJ10mJ10mJ20mJ30mJ
エネルギー安定性 (RMS) ※2
1064 nm≦1%≦0.5%≦1%≦1%≦1%
532 nm≦2%≦1%≦2%≦2%≦2%
355 nm≦4%≦2%≦4%≦4%≦4%
266 nm≦4%≦3%≦4%≦4%≦4%
パルス幅 ※3
≦10ns≦8ns
1064 nm≦9ns≦8ns≦7ns
532 nm≦8ns≦7ns≦6ns
355 nm≦7ns≦6ns≦5ns
266 nm≦7ns≦6ns≦5ns
拡がり角, mrad ※4,7~2≦1≦2(multi-mode), ≦1(flat-top mode)
ポインティング安定性, μrad ※7≦50≦10≦50≦50≦50
ビーム径 ※5,73mm4.5mm5mm6mm7mm
ジッター (RMS) ※6≦0.5ns≦0.5ns≦1ns≦1ns≦1ns
空間モードプロファイル>70%(near field), >95%(far field)
偏光横偏光横偏光
冷却空冷空冷空冷から水冷
消費電力220W220W500W500W500W
電源100-240V, 50/60Hz 10A
or 24V, DC, 9.2A
220V, 50/60Hz 10A
ケーブル長コントロール線:3m, 電力線:1.8m, アンビリカルケーブル長:3m
モデル※1Nimma-400Nimma-600Nimma-900Nimma-Extra
繰返し周波数, Hz1-101-101-101-10
パルスエネルギー
1064 nm450mJ650mJ900mJ2000mJ
532 nm250mJ350mJ480mJ1000mJ
355 nm90mJ150mJ270mJ600mJ
266 nm50mJ65mJ90mJ150mJ
エネルギー安定性 (RMS) ※2
1064 nm≦1%≦1%≦1%≦1%
532 nm≦2%≦2%≦2%≦2%
355 nm≦4%≦4%≦4%≦4%
266 nm≦4%≦4%≦4%≦4%
パルス幅 ※3
1064 nm≦9ns≦9ns≦9ns≦9ns
532 nm≦8ns≦8ns≦8ns≦8ns
355 nm≦7ns≦7ns≦7ns≦7ns
266 nm≦7ns≦7ns≦7ns≦7ns
拡がり角, mrad ※4,7≦0.6≦0.6≦0.6≦0.5
ポインティング安定性, μrad ※7≦30≦30≦30≦50
ビーム径 ※5,78mm8mm9mm11mm
ジッター (RMS) ※6≦1ns≦1ns≦1ns≦1ns
空間モードプロファイル>70%(near field), >95%(far field)
偏光横偏光(1064, 355, 266nm), 縦偏光(532nm)
冷却空冷から水冷チラー
消費電力2000W2000W2000W3000W
電源220V, 50/60Hz 10A
ケーブル長コントロール線:3m, 電力線:1.8m, アンビリカルケーブル長:3m
モデルNimma-L-532Nimma-L-355Nimma-L-266
繰返し周波数, Hz1-101-101-10
パルスエネルギー350mJ / 480mJ150mJ / 270mJ65mJ / 90mJ
エネルギー安定性 ※8(RMS)1.3 %3%3%
パルス幅※3≦8 ns≦7 ns≦7 ns
拡がり角※9, mrad≦ 0.6≦ 0.6≦ 0.6
ポインティング安定性, μrad≦30≦30≦30
ジッター ※10(RMS)≦0.5ns≦0.5ns≦0.5ns
ビーム径 ※118mm±1mm / 9mm±1mm8mm±1mm / 9mm±1mm8mm±1mm / 9mm±1mm
偏光垂直水平水平
冷却空冷から水冷空冷から水冷空冷から水冷
電源220V, 50/60Hz 10A220V, 50/60Hz 10A220V, 50/60Hz 10A
消費電力2000W2000W2000W
ケーブル長コントロール線:3m, 電力線:1.8m, アンビリカルケーブル長:3m


※1 すべての仕様は、特に明記されていない限り、Qスイッチ1064nm用であり、予告なしに変更される場合があります。
※2 Dev.to 平均(パルスの99%でショット間)
※3 半値全幅(FWHM)
※4 ピークの1 /e2で測定された全角
※5 外部トリガーに関して
※6 レーザー出力で測定
※7 @1064nm
※8 平均二乗差 / 平均値
※9 レーザーエネルギー86.5%の全角
※10 外部トリガ信号の時間ジッター
※11 レーザー出射口<10cmの場合の測定値
