高出力10mJ – 500 mJ デュアルパルスレーザー

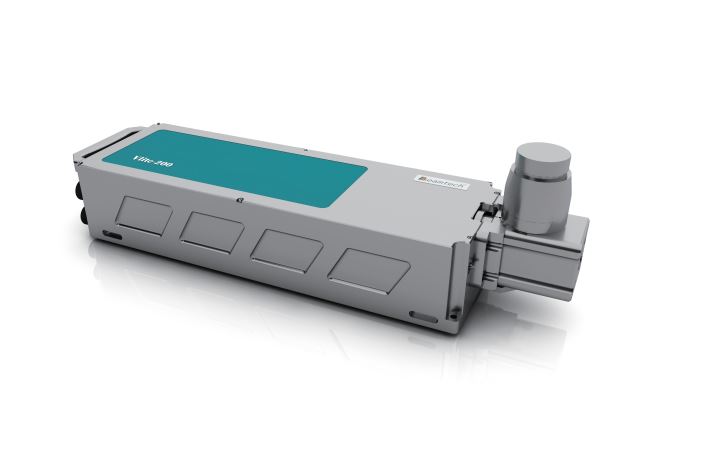

Vliteシリーズは、デュアルパルス Qスイッチタイプのナノ秒レーザーです。高出力 10mJ – 500 mJ @ 532 nm, 高い繰り返し周波数 0.2 – 15 kHzで、PIVアプリケーションに最適です。
Vliteシリーズは、デュアルパルス Qスイッチタイプのナノ秒レーザーです。PIVアプリケーションに最適です。
- 高出力：10mJ – 500 mJ @ 532 nm
- 高繰り返し(kHz)パルスレーザー @ 50 mJ
- 繰り返し周波数は継続的に調整が可能
- 355 nm / 266 nm：オプションで利用可能
- 設計によるビームプロファイルの均一化
- 低タイミングジッタによる、高精度なタイミング
Vliteシリーズは10年以上にわたり開発され、CEマークの認証を取得しています。このシリーズは、2D / 3D PIV、断層撮影PIV、時間分解PIVなど、PIVアプリケーション向けに設計されています。 Beamtech社は、高速流分野、海洋バイオニクス、航空学、宇宙工学、スプレー、火炎など、PIVレーザーの先駆者として種々にわたる分野へ向けて数百のPIVレーザーを世界中に提供してきました。
Beamtech社は、PIVシステムインテグレーターと共同で、お客様のニーズに合わせたソリューションをご提案します。
Vliteシリーズは、マルチモードとVRMモードのビームプロファイルを優れたビーム品質で提供します。エンジニアリング技術により、動作の信頼性と安定性が保証されています。 光学シャッター、フローセンサー、電源インターロックなどの機能により、安全を最優先に使用できます。
- マイクロPIV
- 2D/3D PIV
- トモグラフィPIV
- 時間分解能PIV
| モデル | Vlite-135 | Vlite-200 | Vlite-380 | Vlite-500 | Vlite-Hi -527-20 | Vlite-Hi -527-30 | Vlite-Hi -527-40 | Vlite-Hi -527-50 |
|---|---|---|---|---|---|---|---|---|
| 波長 | 532 nm | 527 nm | ||||||
| 繰り返し周波数 | 0 – 15 Hz | 0 – 15 Hz | 0 – 10 Hz | 0 – 10 Hz | 0.2 – 15 kHz | |||
| モード | – | – | – | – | マルチモード | |||
| パルスエネルギー | 135 mJ | 200 mJ | 380 mJ | 500 mJ | ≧ 20 mJ @ 1 kHz | ≧ 30 mJ @ 1 kHz | ≧ 40 mJ @ 1 kHz | ≧ 50 mJ @ 1 kHz |
| 平均出力 | – | – | – | – | ≧ 20 W @ 1 kHz | ≧ 30 W @ 1 kHz | ≧ 40 W @ 1 kHz | ≧ 50 W @ 1 kHz |
| エネルギー安定性(RMS)※1 | ≦ 2 % | ≦ 1 % | ||||||
| パルス幅※2 | 6 – 8 ns | 6 – 8 ns | 6 – 9 ns | 6 – 9 ns | ~ 200 ns | ≦ 200 ns | ≦ 180 ns | ≦ 150 ns |
| ビーム拡がり角※3 | ≦ 3 mrad | ≦ 3 mrad | ≦ 1 mrad | ≦ 1 mrad | ≦ 5 mrad | ≦ 8 mrad | ≦ 8 mrad | ≦ 8 mrad |
| ポインティング安定性 | ≦ 50 μrad | ≦ 20 μrad | ||||||
| ジッタ(RMS)※4 | < 1 ns | ≦ 3 ns | ||||||
| ビーム径※5 | 7 mm | 7 mm | 9 mm | 9 mm | ~ 5 mm | |||
| パワードリフト(RMS) | – | – | – | – | ≦ 1 % | |||
| Near fieldビームプロファイル | Flat – top, Uniform | – | – | – | – | |||
| スペクトル純度 | ≧ 99.8 % | – | – | – | – | |||
| 冷却 | 空冷から水冷 | チラー | ||||||
| 電源要件 | 220 V – 50 / 60 Hz – 10 A | 220 V – 50 / 60 Hz – 10 A チラー：220 V – 50 / 60 Hz – 16 A | 220 V – 50 / 60 Hz – 16 A チラー：220 V – 50 / 60 Hz – 16 A | |||||
| 消費電力 | 700 W | 700 W | 1600 W | 1600 W | – | – | – | – |
| アンビリカルケーブル長 | 3 m | |||||||
| Light arm(オプション) | 7 joints, 1.8 m | – | – | – | – | |||
※1 1時間で測定された100％のパルス間エネルギー安定性
※2 半値全幅
※3 ピークの1 / e2で測定された全角
※4 外部トリガに関して
※5 レーザー出力により測定
✕
