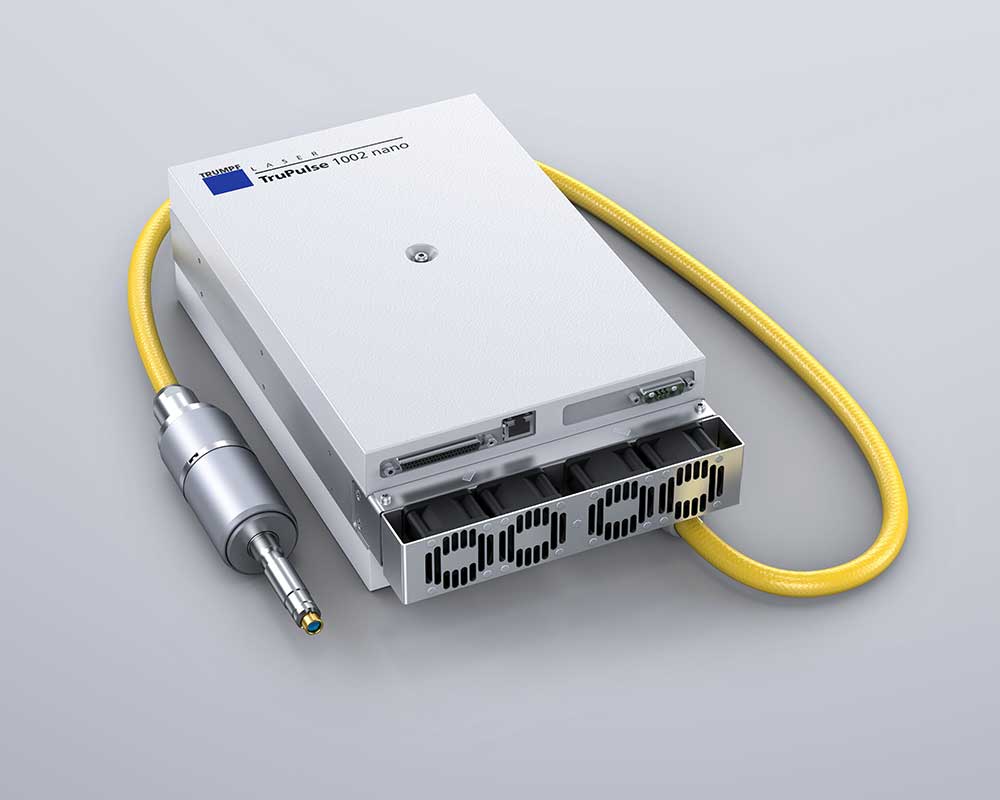

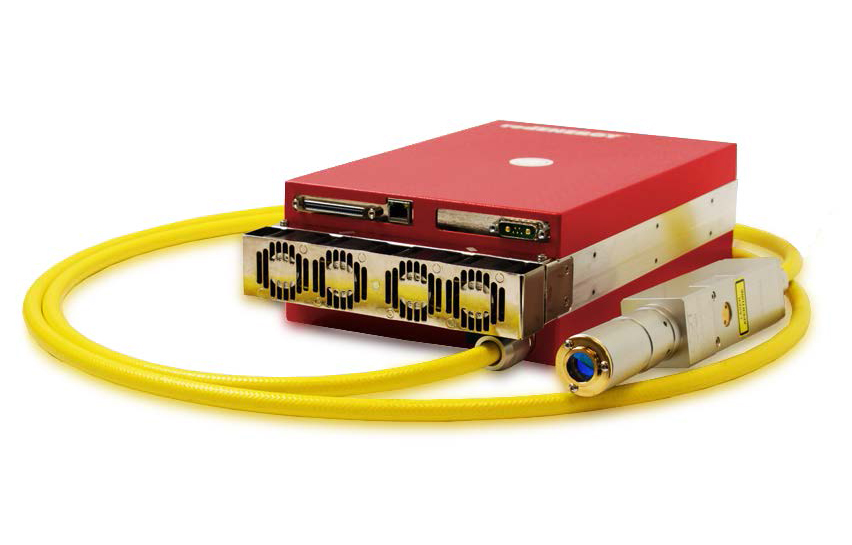

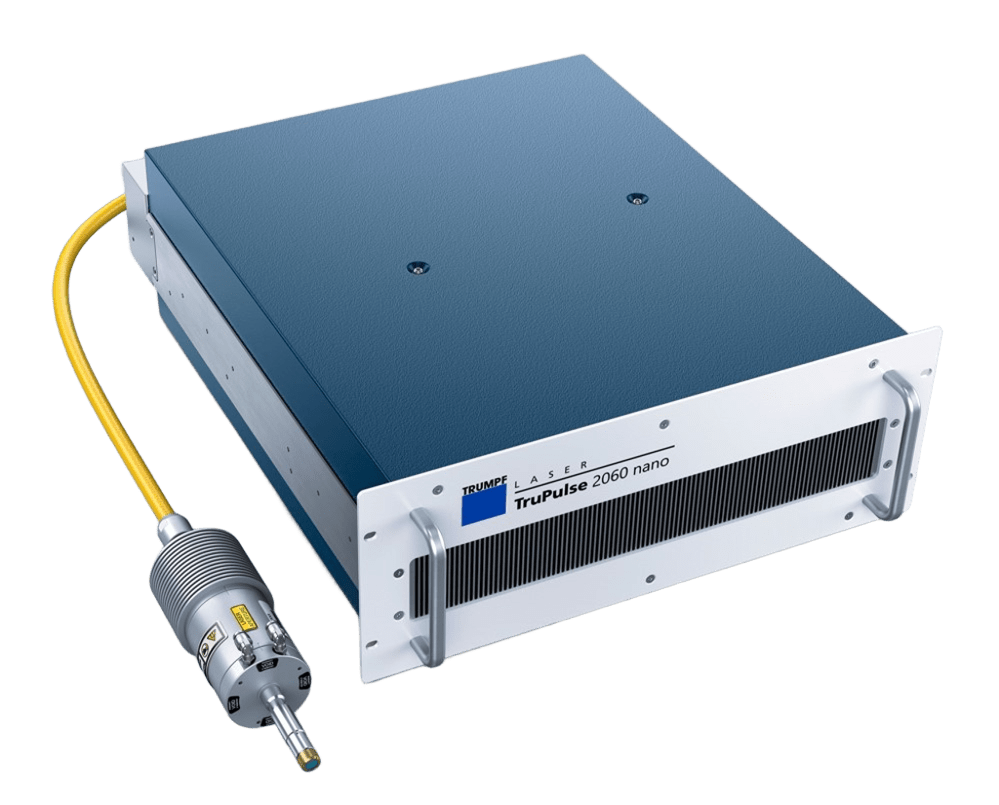

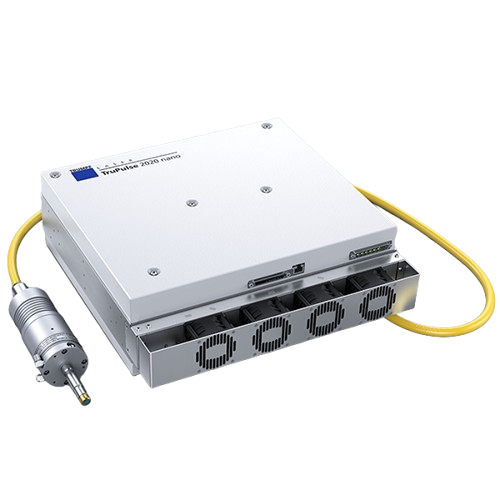

パルスファイバレーザー ”TruPulse”

TRUMPF (旧SPI Lasers)

オススメ

高い柔軟性&高速。種々のマーキングやパルス微細加工に最適なナノ秒パルスファイバレーザー

TruPulse は、GTWaveアンプ、PulseTuneコントロール技術を用いたナノ秒パルスファイバーレーザーです。高性能で柔軟性が高く、種々のマーキングや微細加工に使用できます。TRUMPF(旧SPI社)のTruPulse Z type はユーザーからのフィードバックを元にデザインされた、大量生産にも最適な、OEMでの組込みが容易な製品です。また3年間保証の信頼性にも優れた製品です。


  • 組込みが容易なコンパクトで丈夫な筺体
  • メンテナンスフリー
  • 全レーザー共通インタフェース
  • プラグ&プレイのビーム伝送光学系
  • 複数の接続オプション
  • 高い操作性
  • エレクトロニクスのインサイト保守サービス
  • 3年間メーカー保証
  • ビームパラメータの異なる5タイプをラインナップ
  • 最大パルスエネルギー 5mJ
  • 繰返し周波数 CW to 4MHz
  • パルス幅可変: 最高40プリセット, 3-2000 ns
  • 最大ピークパワー 40kW(@130, 200W平均出力)



革新的な技術

TRUMPF(旧SPI社)のZ type (G4)は、マイクロマシニングの拡張機能により、PulseTune対応レーザーを新しいレベルへと導きます。PulseTune機能は、OEMに非常に柔軟なパルス幅とピークパワーのコントロール技術をご提供します。 独自のPulseTune機能により、ピークパワーを維持しながら、優れた繰り返し周波数を実現します。



幅広い用途

TruPulseパルスレーザーは、最大40のオプションからユーザーの用途に合わせて波形を選択できます。アプリケーション別に必要なパルス特性を最適化する機能により、プロセスの品質と生産性が向上します。



メンテナンスフリー

製品がメンテナンスフリーでも長い寿命を維持できるように、設計段階ではあらゆる工夫がされています。
TruPulse Z typeパルスレーザーは「Fit&Forget」テクノロジーを利用することにより、メンテナンスにかける時間を大幅に削減することを実現しました。製造可能性と信頼性を重視して設計されたTruPulse Z type は、3年間の保証を標準として業界をリードしています。

  • アブレーション
  • クリーニング
  • ドリリング
  • マーキング
  • スクライビング
  • レーザー彫刻
  • 切断
  • 微細加工
  • 太陽電池
  • 溶接
ビーム品質オプション 1 Z Z Z Z Z Z Z Z Z Z
波長 (nm) 1060 1060 1060 1060 1060 1060 1060 1060 1060 1060
M2 < 1.6 < 1.6 < 1.6 < 1.6 < 1.6 < 1.6 < 1.6 < 1.6 < 1.6 < 1.6
平均パワー(W) 20 20 30 50 50 70 70 100 130 200
PulseTune機能 2 RM EP RM RM EP RM EP EP EP EP
ビーム伝送ケーブル長(m) 2/3 2/3 3 3 3 3 3/5 3/5 3 3
ビーム伝送オプティクス/コネクタ ILOC /ILLK ILOC /ILLK ILOC /ILLK ILOC /ILLK ILOC /ILLK ILOC /ILLK ILOC /ILLK ILOC+ IBeam IBeam
●パルスパラメータ
最大ピークパワー (kW)* > 10 > 10 > 10 > 10 > 10 > 10 > 10 > 10 > 10 > 10
最大パルスエネルギー (mJ) > 1 > 1.2 > 1 > 1 > 1.2 > 1 > 1.2 > 1.2 > 1.3 > 1.5
繰り返し周波数 (kHz) 1-500 1-4000 1-500 1-500 1-4000 1-500 1-4000 1-4000 1-4000 1-4000
パルス幅 (ns) 26-250 3-2000 26-250 26-250 3-2000 28-260 3-2000 4-2000 3-2000 9-2000
PulseTune 波形 2 48 2 2 48 2 48 48 47 45
CWモード × × × × × ×
CWモードでの変調範囲 (kHz) N/A 1-100 N/A N/A 1-100 N/A 1-100 1-100 N/A N/A
出力パワー安定性 (%p-p)* < 5 < 5 < 5 < 5 < 5 < 5 < 5 < 5 < 5 < 5
冷却方式 空冷 空冷 空冷 空冷 空冷 空冷 空冷 空冷 空冷 空冷
●環境要件
温度範囲 (℃) 0-45 0-45 0-45 0-40 0-40 0-40 0-40 5-40 10-45 10-40
相対湿度範囲 5〜95%RH(結露なし)
ビーム品質オプション 1 S S S S S L L H H M
波長 (nm) 1060 1060 1060 1060 1060 1060 1060 1060 1060 1060
M2 < 1.3 < 1.3 < 1.3 < 1.3 < 1.3 1.8 1.8 3 3 5
平均パワー(W) 20 20 30 50 100 20 20 40 70 200
PulseTune 機能 2 HS EP HS HS EP HS EP HS HS EP
ビーム伝送ケーブル長(m) 2 2 2 2 2 2/3 2 3/5 3/5 3/5
ビーム伝送オプティクス/コネクタ ILOC /ILLK ILOC /ILLK ILLK ILOC /ILLK ILOC /ILLK ILOC /ILLK ILLK ILOC /ILLK ILOC /ILLK IBeam
●パルスパラメータ
最大ピークパワー (kW)* > 7 > 7 > 7 > 7 > 7 > 12 > 12 > 20 > 20 > 50
最大パルスエネルギー (mJ) > 0.6 > 0.8 > 0.6 > 0.6 > 1 > 0.8 > 1 > 1.25 > 1.25 > 5
繰り返し周波数 (kHz) 1-1000 1-4000 1-1000 1-1000 1-4000 1-1000 1-1000 1-1000 1-1000 1-4000
パルス幅 (ns) 10-240 3-2000 10-240 11-220 4-2000 10-220 2-500 10-240 10-250 12-2000
PulseTune 波形 24 48 24 24 47 25 40 24 24 45
CWモード × ×
CWモードでの変調範囲 (kHz) 1-100 1-100 1-100 1-100 N/A 1-100 1-100 1-100 1-100 N/A
出力パワー安定性 (%p-p)* < 8 < 5 < 5 < 5 < 5 < 8 < 5 < 5 < 5 < 5
冷却方式 空冷 空冷 空冷 空冷 空冷 空冷 空冷 空冷 空冷 空冷
●環境要件
温度範囲 (℃) 0-45 0-45 0-45 0-42 5-40 0-45 0-45 0-45 0-40 10-40
相対湿度範囲 5〜95%RH(結露なし)

*平均出力パワー、波形0、最大パルスエネルギー、全動作の温度範囲で測定。 ビーム伝送ケーブルが長いモデルでは、記載されているよりもピークパワーが低くなることがあります。


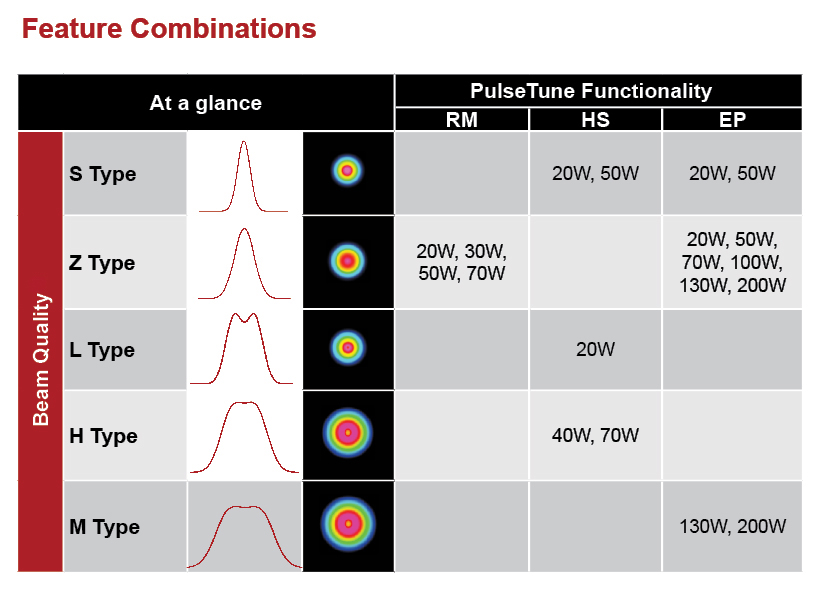

ビーム品質オプション


仕様表中 1 のタイプにより、ビーム品質が異なります。


  • Sタイプ:シングルモード(M2 <1.3)
    優れたパワー安定性と深い焦点深度で、20μ未満の非常に細かいスポットサイズの生成が可能。小さなサイズを必要とするアプリケーションに最適。
  • Zタイプ:汎用(M2 <1.6)
    スポットサイズをわずかに広げるだけで、より高いピークパワーとパルスエネルギーが可能。高い焦点深度。
  • Lタイプ:ローモード(M2 1.6-2.0)
    マーキング(特に肉眼サイズ)に好適。
  • Hタイプ:ハイモード(M2 2.5-3.5)
    より高いパルスエネルギー、ピークパワー、大きなスポットを出力。
  • Mタイプ-マルチモード(M2 4.0-6.0)
    溶接やクリーニングに最適な、高いパルスエネルギーと長いパルス幅。



PulseTune 機能

仕様表中 2 のPulseTune 機能は、以下のようなシリーズによって異なります。


RM (Reduce Mode) シリーズ:エントリーモデル

  • ベーシック・ソフトウェア&ハードウェアインタフェース
  • 2パルス波形, 繰返し周波数 最高 500kHz



HS (High Specifications) シリーズ:ハイスペックモデル

  • PulseTune機能
  • パルス幅可変:25パルス波形
  • 高い操作性、CW変調機能
  • パルス繰返し周波数 最高 1MHz



EP (Extended Performance) シリーズ:最高位モデル

  • PulseTune機能
  • 40パルス波形
  • 最高機能
  • 高い操作性、CW変調機能
  • 高パルスエネルギー&ピークパワー
  • パルス幅 3-2000 ns
  • パルス繰返し周波数 最高 4MHz
