超伝導ナノワイヤ単一光子検出器(SNSPD) Single Quantum Eos Excellent line Image line TeleQKD

Single Quantum社独自のナノワイヤ構造と液体ヘリウム不要の革新的クローズドサイクル冷却システム採用。近赤外領域で比類のない高い効率 >85%と低いタイミングジッタ <15ps (高い時間分解能)。1-24チャンネル。

概要
応用例
主な仕様
関連情報

Single Quantum社独自のナノワイヤ構造と液体ヘリウム不要の革新的クローズドサイクル冷却システム採用。高い検出効率。比類のない時間分解能。

高い検出効率: 90% @1550nm
Low timing jitter: < 15ps （オプション対応時）
高い検出レート: > 50MHz （オプション対応時）
低いダークカウントレート: < 10Hz（オプション対応時）
広帯域: UVから3umまで（使用波長に最適化が可能）
プラグ&プレイ且つ、長時間連続運転（> 8,000時間）
ヘリウム充填不要

Single Quantm（シングル・カンタム）社の超電導ナノワイヤ・シングルフォトンディテクタは、革新的技術である超電導ナノワイヤ単一光子検出器を用いた、市場で最高速・最高感度の製品です。超電導ナノワイヤー単一光子検出器は、NbTiN（窒化ニオブチタン）をリソグラフィー工程でナノワイヤー状に加工した可視～近赤外領域において、高い感度特性を持つ単一光子検出器です。近赤外領域での高感度単一光子検出が求められる、量子暗号通信、宇宙間通信、天体観測、LIDAR、及び近赤外領域の単一分子蛍光分光、時間分解蛍光分光、OCT研究用途に最適です。独自のナノワイヤー構造に加え、液体ヘリウム充填を必要としない、取扱いやすいクローズドサイクル・ファイバカップル単一光子検出システムです。

Single Quantum 社のSNSPD 光センサは最大24本のファイバー結合検出器、クローズドサイクル冷却システム、ヘリウムコンプレッサ、電子ドライバ、ソフトウェアで構成されるコンプリート製品です。世界中に納入実績をもち、高い信頼性と性能が認められています。

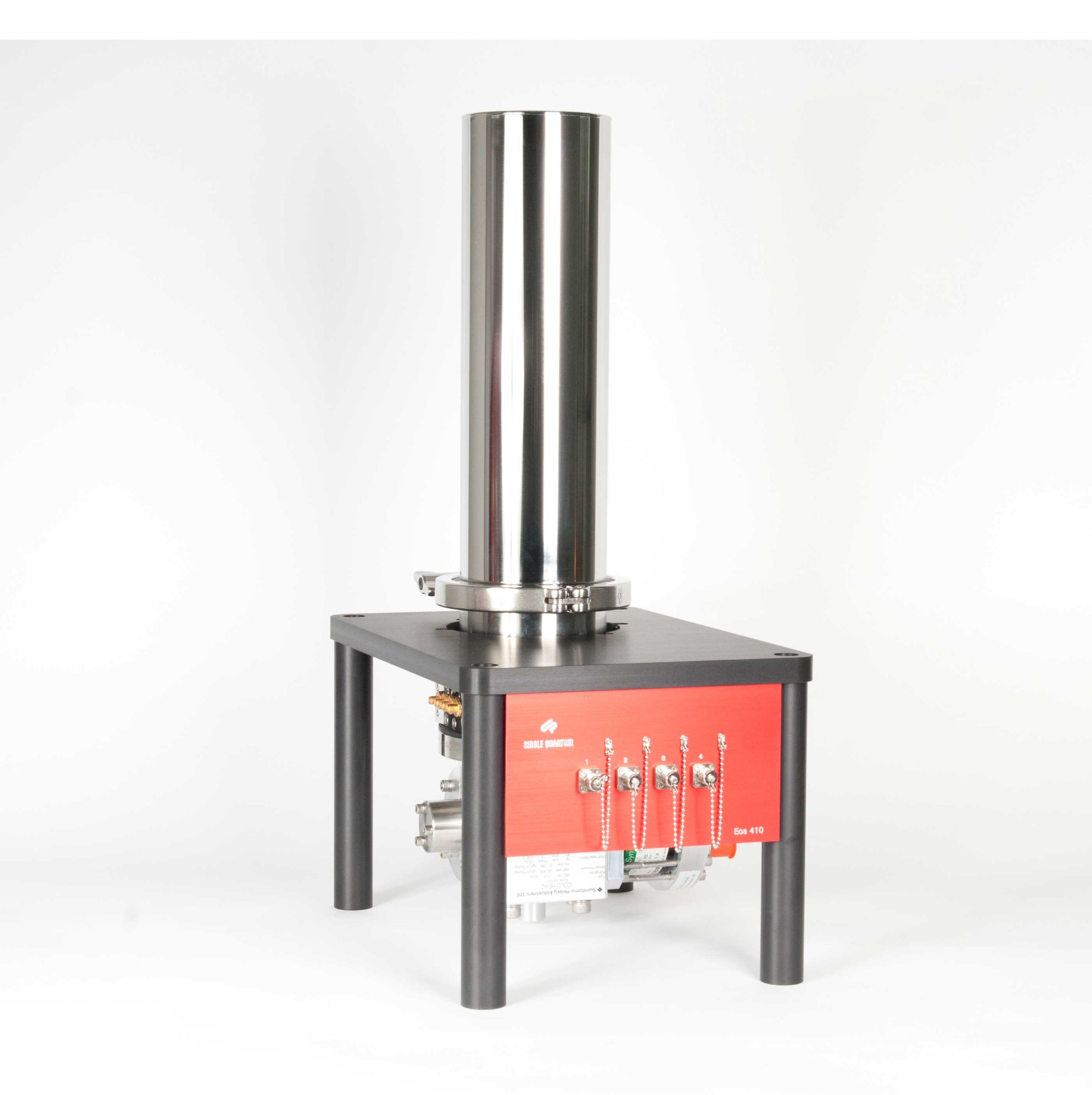

Excellent Line Single Quantum Eos

Excellent line (Eos)カタログ

 Excellent line （Eos）仕様表

Image line　高性能近赤外対応

優れた信号対ノイズ比
広いダイナミックレンジ
超広帯域に対応
プラグ＆プレイ対応

Image line 仕様表

 Image Line カタログ

TeleQKD line 産業用QKD（量子暗号通信）用単一光子検出器

産業用量子暗号通信に最適
価格対性能で高いコストパフォーマンス
納期が短くすぐに導入が可能
プラグ＆プレイ対応

TeleQKD 仕様表

 TeleQKD カタログ

PNR (Photon Number Resolving) 検出器

Excellent Line（Eos）ではPNR（光子数分解）の検出、Imaging line、TeleQKD lineで超高速SNSPDが可能。詳細はインターリーブ光子検出よりご参照ください。

4本のインターリーブ・ナノワイヤを備えた高速SNSPD

高速または高い光子数分解能が必要なアプリケーションにとって、通信範囲のマルチピクセル超電導ナノワイヤ単一光子検出器 (SNSPD) は非常に魅力的です。
Single Quantum社では、非常に高速な検出が可能なマルチピクセル検出器を開発しました。この4ピクセル・デバイスは、わずか 6.5ns後に効率を完全に回復し、約10psの卓越したタイミング検出精度と、毎秒10億カウント超の3dB効率点を示します。

High speed SNSPD with four interleaved nanowires

PicoQuant 社フォトンカウンティング関連製品との組み合わせもお勧めします。

アプリケーション事例

応用用途

量子暗号通信（QKD）
光量子コンピュータ
一分子蛍光分光
時間分解蛍光測定（TRFL）
単一量子ドット分光
光子相関測定
光干渉断層法（OCT）
フローサイトメトリ
CMOS欠陥解析
リモートセンシング
LIDAR

Excellent line Eos 仕様表

最適化波長	800 nm	900 nm	1064 nm	1310 nm	1550 nm
システム検出効率	≥ 90%	≥ 90%	≥ 85%	≥ 85%	≥ 90%
ダークカウントレート	≤ 1 Hz	≤ 1 Hz	≤ 100 Hz	≤ 10 Hz	≤ 1 Hz
タイミングジッタ	≤ 15 ps	≤ 15 ps	≤ 15 ps	≤ 20 ps	≤ 20 ps
最大カウントレート	≥ 80 MHz	≥ 80 MHz	≥ 50 MHz	≥ 50 MHz	≥ 50 MHz
超高カウントレート検出器	≥ 800 MHz	≥ 800 MHz	≥ 600 MHz	≥ 600 MHz	≥ 600 MHz

システム検出効率及び暗電流レート vs バイアス電流（1550nm）

タイミングジッタ

光検出時のパルス出力（1550nm）

Image line 仕様表

仕様	超広帯域	広ダイナミックレンジ	単一光子カメラ（6×6 ピクセル）
波長	< 800 - 1800 nm	1000 – 1600 nm	1064 nm and 1550 nm
カウントレート（単1ピクセル）	> 10 MHz	> 100 MHz	> 5 MHz/ピクセル
カウントレート（4ピクセル）	> 100 MHz	> 400 MHz	Ｎ/Ａ
ピーク効率	> 35%	> 35%	> 50%
ダークカウントレート	100 Hz – 1000 Hz	< 100 Hz	< 100 Hz/ピクセル
タイミングジッター	< 30 ps	< 30 ps	< 50 ps

Image line 超広帯域波長 vs 効率

TeleQKD 仕様表

仕様	TeleQKD Speed	TeleQKD PM
波長	1550 nm	1550 nm
最大カウントレート	20 MHz	5 MHz
超高性能カウントレート（オプション）	1 GHz	1 GHz
効率	> 70%	> 80%
ダークカウントレート	< 10Hz	< 10Hz
タイミングジッター	< 50 ps	< 50 ps
低タイミングジッター（オプション）	< 25 ps	< 25 ps
