ビームプロファイラ装置一覧

Duma Optronics

CW&パルス対応の高分解能CCDタイプと低コスト&広帯域のナイフエッジ式

CW&パルス対応の高分解能CCDタイプと低コスト&広帯域のナイフエッジ式

  • ビーム幅、ビーム形状、ビーム位置、パワー、強度プロファイ ルなどを測定
  • CCDタイプ:
    • CW、パルス両方の極小ビームをサブミクロンレベルでリアルタイム計測
    • ダイナミックレンジの制限を克服し、微弱ビームのビーム構造も高精度に測定
  • ナイフエッジ式:
    • 高い分解能とハイダイナミックレンジを同時に達成
    • 独自の断層画像再構成技術により2D/3Dの水平強度分布マップを生成

ハイパワータイプは こちら「ハイパワービーム分析装置一覧」

CCDタイプ・ビームプロファイラ装置

CCDタイプのレーザービームプロファイラは、CW、パルスの両レーザーについてリアルタイム計測が可能です。Duma Optronics社の製品は、多彩なグラフィック機能とビームパラメータ分析を備えており、ビーム幅、ビーム形状、ビーム位置、パワー、強度プロファイルなどを測定できます。

CCDタイプのレーザービームプロファイラは、USB2.0インタフェース付
きのビデオカメラを用いて、レーザービームの2次元強度分布の分析、表示、保存を行います。Duma
Optronics社のCCDビームプロファイラは、カメラタイプのビームプロファイラにありがちなダイナミックレンジの制限を克服し、ビームを複数回サンプリングすることで微弱ビームのビーム構造も高精度に測定します。各測定は光減衰量や電子シャッター速度を変えて行います。この特許技術により、レーザーの最大パワー密度の1%未満まで表示することができます。

ビームプロファイラのシリーズには、極小ビーム計測のための特殊なモデルもご用意しています。CCDセンサと高倍率オプティクス、PC技術を組み合わせ、CW、パルス両方の極小ビームをサブミクロンレベルでリアルタイム計測できます。

CDピックアップ、LD、ピックアップレンズや光学部品の調整など、ビームの品質や形状がシステム性能に影響するようなアプリケーションや、極小ビームの分析などに好
適です。

ナイフエッジ式ビームプロファイラ装置

Duma Optronics社のナイフエッジ式ビームプロファイラは、種々の断面角度でビームプロファイルを計測し、その後独自の断層画像再構成技術により2D/3Dの水平強度分布マップを生成します。高い分解能とハイダイナミックレンジを同時に達成しながら、低コストでレーザービームのリアルタイムコントロールが可能です。アプリケーションに応じて、ディテクタヘッドをSi、UV-Enhanced、InGaAsからお選びください。

スキャン面の後方に設置した光フィルタにより、逸脱ビームを低減します。システムは省スペースで操作が簡便ですので、産業用途にも最適です。高分解能 12bit A/Dサ
ンプリング用にUSB2.0インタフェースが装備されており、またRS232やTCP/IPによるデータストリーミングが可能です。

CCDタイプ・ビームプロファイラ装置ラインナップ

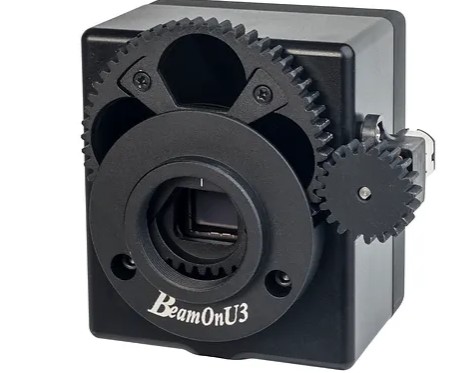

CCDタイプ・ビームプロファイラ BeamOn

カタログダウンロード
  • ピクセルサイズ:8.6μm x 8.3μm
  • センササイズ:6.47mm x 4.83mm
  • 波長:190~1550 nm
  • 感度:~0.5nW/cm2 at 633nm
  • CW&パルス



高分解能モデル BeamOn HR

カタログダウンロード
  • ピクセルサイズ:4.65μm x 4.65μm
  • センササイズ:6.47mm x 4.83mm
  • 波長:350~1310 nm
  • 感度:~5nW/cm2 at 633nm
  • CW&パルス



広波長域モデル BeamOn WSR

カタログダウンロード
  • ピクセルサイズ:8.6μm x 8.3μm
  • センササイズ:6.47mm x 4.83mm
  • 波長:190~1600 nm
  • 感度:160 μW/cm2 at 633nm
  • CW&パルス



大口径モデル BeamOn2/3

カタログダウンロード
  • ピクセルサイズ:11.6μm x 11.2μm
  • センササイズ:8.5mm x 6.35mm
  • 波長:350~1310 nm
  • 感度:~40nW/cm2 at 633nm
  • CW&パルス

遠距離用モデル BeamOn LongBow

カタログダウンロード
  • 遠距離からの反射ビームプロファイル計測用
  • 波長:350~1310 nm
  • CW&パルス

極小ビーム用モデル μBeam

カタログダウンロード
  • 最小ビームサイズ:0.5μm
  • 波長:350~1310 nm
  • CW&パルス



ナイフエッジ式ビームプロファイラ装置ラインナップ

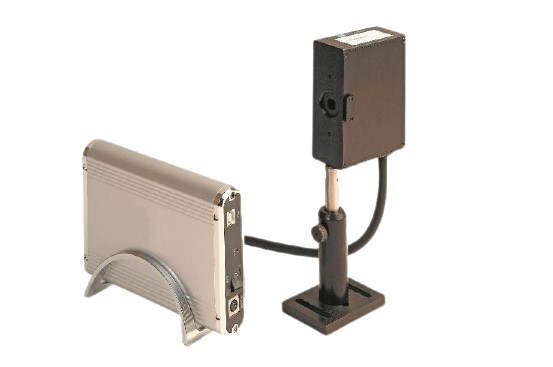

ナイフエッジ式ビームプロファイラ Beam Analyzer

カタログダウンロード
  • PCベースシステム:マニホールドボックス+測定ヘッド+ソフトウェア
  • ビームサイズ:3μm to 9mm
  • 波長:190~1800 nm
  • パワー範囲:10μW to 1W
  • CWのみ

小型モデル Beam Analyzer Touch

カタログダウンロード
  • スタンドアローン:タッチスクリーン+測定ヘッド
  • ビームサイズ:3μm to 9mm
  • 波長:190~1800 nm
  • パワー範囲:10μW to 1W



M2計測モデル M2Beam

カタログダウンロード
  • M2値、ウェスト径/位置の計測が可能
  • 最大ビーム径:16mm
  • 波長:190~1800 nm
  • パワー範囲:100μW to 1W
  • CWのみ



拡がり角&焦点深度計測モデル FocusGage

カタログダウンロード



  • 焦点深度、拡がり角、ウェスト径/位置の計測が可能
  • 最大ビーム径:12.7mm
  • 波長:190~1800 nm
  • パワー範囲:100μW to 5mW
  • CWのみ
