ビーム位置測定装置一覧

Duma Optronics

シンプル・高速・低コスト。お手持ちのPCでレーザービームをリアルタイム制御

シンプル・高速・低コスト。お手持ちのPCでレーザービームをリアルタイム制御
  • 測定項目:レーザーパワー、ビーム位置、ビーム変位
  • 物体の移動量測定や光学部品などの直線性も検出可能
  • センサーヘッドは検出精度によって3種類
  • モデルによって最大8チャンネルまで同時計測可能

ハイパワータイプは こちら「ハイパワー・ビーム位置測定装置“SpotOn High Power”」

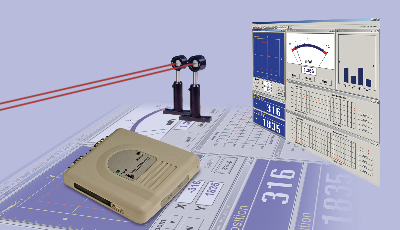

Duma Optronics社では、さまざまなPC制御位置測定装置 SpotOn(スポットオン)シリーズを製造しています。シリーズはいずれも低コストで高機能、産業用途から研究室使用まで、幅広くお使いいただけます。



SpotOnシリーズは、レーザーパワー、ビーム位置、ビーム位置変位を測定でき、ビームのアライメントや光学システムの品質管理に応用できます。また物体の回転・移動量の測定や、振動・歪み・変位のモニターも可能です。



システムは、センサヘッド、インタフェース、ソフトウェアで構成されます。



センサヘッドは、CCD、四分円ディテクタ、2軸ラテラルエフェクトディテクタの3種類で、いずれもDUV~NIR間の広い波長域をカバーします。またフィルタを装着することで、より高品質な測定が可能です。ヘッドサイズを複数取り揃えておりますので、アプリケーションに合わせてお選びください。



付属エレクトロニクスは、PCI, USB2.0 busなどで簡単にPC接続できます。工業用途など厳しい環境下での使用には、コンプリートスタンドアローンシステムを提供いたします。



標準のSpotOnプログラムでは、数値及び画像で位置・パワーを表示します。また長時間変動のストリップチャート、RS232による通信プロトコルを実行します。

USB2.0付きデジタルモデル SpotOn USB2.0

カタログダウンロード

USB2.0付きモデル SpotOn USB2.0

  • センサタイプ:ラテラルエフェクト, 四分円
  • 有効ビームサイズ:50μm~9mmφ
  • 応答性:最大150Hz(500Hz デジタルフィルタ使用時)
  • 波長:350~1100 nm
  • パワー範囲:10μW~10mW(NDフィルタ使用)

コンパクトモデル SpotOn Compact

カタログダウンロード

コンパクトモデル SpotOn Compact

  • センサタイプ:ラテラルエフェクト, 四分円
  • 有効ビームサイズ:50μm~9mmφ
  • 応答性:最大150Hz(500Hz デジタルフィルタ使用時)
  • 波長:350~1100 nm
  • パワー範囲:1μW~10mW(NDフィルタ使用)

タブレットPC付き SpotOn Mobile

カタログダウンロード

タブレットPC付き SpotOn Mobile

  • センサタイプ:ラテラルエフェクト
  • 有効ビームサイズ:50μm~9mmφ
  • 応答性:最大80Hz(1000Hz デジタルフィルタ使用時)
  • 波長:350~1100 nm
  • パワー範囲:1μW~10mW(NDフィルタ使用)

アナログモデル SpotOn Analog

カタログダウンロード

アナログモデル SpotOn Analog

  • センサタイプ:ラテラルエフェクト
  • センササイズ:4×4 or 9×9 mm
  • 応答時間:<20μs or <60μs
  • 波長:350~1100 nm
  • パワー範囲:1μW~2.5mW

アナログ/デジタル兼用モデル SpotOn Analog USB

カタログダウンロード

アナログ/デジタル兼用モデル SpotOn Analog USB

  • センサタイプ:ラテラルエフェクト
  • 有効ビームサイズ:50μm~8mmφ
  • 応答時間(アナログ):最小20μs
  • 応答性(ディスプレイモード):デジタル 40Hz
  • 波長:350~1100 nm
  • パワー範囲:1μW~2.5mW

CCDセンサヘッド対応モデル SpotOn CCD

カタログダウンロード

CCDセンサヘッド対応モデル SpotOn CCD

  • センサタイプ:CCD
  • センサ検出エリア:6.47×4.83mm
  • フレームレート(CW):30Hz
  • 最大周波数(シングルパルス):10kHz
  • 波長:350~1100 nm / 190~1100 nm / 350~1310 nm / 1550nm

大口径モデル SpotOn LA

カタログダウンロード

大口径モデル SpotOn LA

  • ディテクタサイズ:X=135mm, Y=100mm
  • フレームレート:30Hz
  • 波長:400~800 nm
  • 入力パワー:2.5mW @650nm

アライメントレーザー LaserOn

カタログダウンロード

アライメントレーザー LaserOn

  • ビーム位置測定装置やビームアライメント装置との併用に最適な可視光レーザー
  • 波長:635 nm
  • 出力パワー:>1mW, 最大 2.7mW
