ビームアライメント装置一覧

Duma Optronics

長時間・長距離アライメントも高精度モニタ

長時間・長距離アライメントも高精度モニタ
  • 光軸の出射位置や出射角度を同時計測
  • 長時間にわたるレーザー光特性の変位測定
  • 産業用モーターの軸調整、長距離の光軸アライメントに最適
  • 多くのインタフェースを用意

Duma Optronics社では、レーザー共振器のアライメント、直線性計測、ロボットアームの関節軸調整・産業用モーターの軸調整といったマシンアライメント、長尺印刷などに便利な、ビームアライメント装置を製造しています。



AlignMeterシリーズは、レーザー光について、軸中心からの距離的・角度的なずれを同時測定します。アライメント・モニタリング、ドリフト検査、ビームのアライメントなどに最適な、高性能でコンパクトなシリーズです。



AngleMeterは、直交する2つの軸でのビーム角度をモニタすることで、ビームの角度偏差を測定します。入力開口部が大きいレンズを採用、また高精度な検出性能で、広い実視野(FOV)でも微細な角度のずれを計測できます。

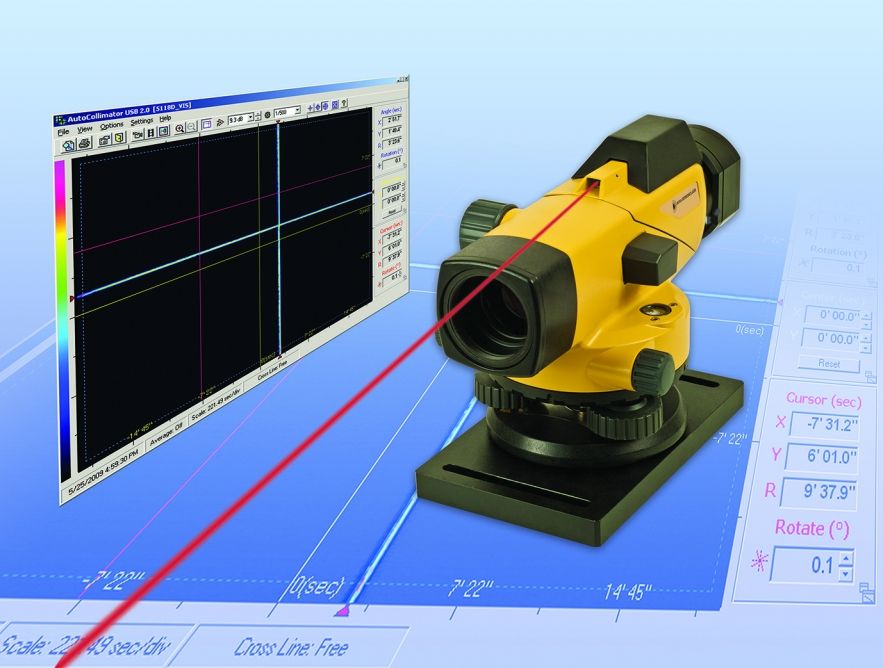

エレクトロニック・オートコリメータは、オートコリメータ、フォーカシング・テレスコープ、無限共役比コリメータの3機能を搭載した製品で、微細な光学表面偏差の測定に最適です。

大口径ビーム角度測定装置 AngleMeter LA

カタログダウンロード

大口径ビーム角度測定装置 AngleMeter LA

  • 測定:角度、パワー
  • CW&パルス
  • 視野角(FOV):20×20~180×180 mrad
  • 波長:350~1100 nm
  • パワー範囲:10~2500 μW

USB ビームアライメント装置 AlignMeter USB

カタログダウンロード

USB ビームアライメント装置 AlignMeter USB

  • 測定:位置、角度、パワー
  • CWのみ
  • 位置測定範囲:最大 8mm径 or 3mm径
  • 角度測定範囲:40~180 mrad
  • 波長:350~1100 nm
  • パワー範囲:10μW ~ 10mW (フィルタ使用)

大口径ビームアライメント装置 AlignMeter LA

カタログダウンロード

大口径ビームアライメント装置 AlignMeter LA

  • 測定:位置、角度、パワー
  • CWのみ
  • 有効ビームサイズ:22.5mm x 22.5mm
  • 角度測定範囲:±2°
  • 波長:350~1100 nm
  • パワー範囲:100μW ~ 5mW (フィルタ使用)

エレクトリック・オートコリメーター

カタログダウンロード

エレクトリック・オートコリメーター

  • 測定:角度
  • オートコリメータ視野角(FOV):42′ (H) (2520 sec of arc)
  • コリメータ視野角(FOV):84′ x 2 (H) (5040 sec of arc)

高分解能エレクトリック・オートコリメーター

カタログダウンロード

高分解能エレクトリック・オートコリメーター

  • 測定:角度
  • オートコリメータ視野角(FOV):20’ (1200 sec of arc)
  • テレスコープ視野角(FOV):40’ (2400 sec of arc)

レーザー分析エレクトリック・オートコリメーター

カタログダウンロード

レーザー分析エレクトリック・オートコリメーター

  • 測定:角度, ビーム拡がり角
  • オートコリメータ視野角(FOV):40′ (H) (2400 sec of arc)
  • テレスコープ視野角(FOV):80′ (H) (4800 sec of arc)
  • 拡がり角測定範囲:0.4 – 20mrad (down to 0.25mrad for 1/3″ CCD option)
