ペレット・粉体用 異物検査装置 CALPAS

ペレット・粉体用 異物検査装置 CALPASとは

CALPASは、汚染物または意図しない混入物である異物質を検出・診断します。分析結果は生産品質管理システムに取込み、改善に役立てることができます。石油化学製品 (PVC, PP, PE等) や石油化学製品や電池材料、薬品、食料品といった大量材料から、定義と異なる物質を異物としてリアルタイムに検出します。その結果は、物質のサイズ、色、画像、形状といった種々の情報として個別のレポート形式で出力されます。

継続的な分析による異物の測定は、製品の品質基準を決定する上で重要な要素です。品質を安定的にかつ一貫して維持するには、プロセス全体を監視・制御して、「合格ライン」を明確に決定する必要があります。CALPASは、製造中の製品の状態や品質を迅速かつリアルタイムに把握し、その結果を簡単に伝送または保存します。石油化学、プラスチック、食品、製薬業界における品質管理のレベル向上に貢献できます。

CALPASは、高精度カメラ、長作動距離レンズ、多次元LED照明システムおよび画像分析ソフトウェアで構成されます。ハードウェアはモジュール式で、アプリケーションに応じたカスタマイズが可能です。オプションにより、透明／不透明のペレットでの分析や、10μmまでの微小検出も対応します。ソフトウェアでは市場および製品の品質要件に従って、異物判定のパラメータ値を定義できます。検出された異物はサイズについて分析され、異物ギャラリーにリアルタイムで登録されます。測定完了後にレポートで情報を確認できます。これら分析データは、いつでも再分析できるように設計されおり、この機能によってさまざまな追加条件や異なる解析設定を適用できます。

CALPAS (ペレット・粉体用 異物検査装置） の主な特徴と機能

• 粒子（粉末/ ペレット/ 繊維長）のサイズ、形状、色を高速に評価
• 「ワンクリック」自動検出
  • 自動スタート/ 自動停止
  • ハードウェアの自動操作
  • ソフトウェア画像処理によるリアルタイム分析：サイズ、形状、統計
  • レポート
  • リアルタイムギャラリー機能
• 重複検出防止機能
• 両面検出
• 異物名称をユーザー任意で設定可能
• サイズ・形状評価機能：最大／最小／平均フェレ(Feret)径、円相当径、アスペクト比、球形度、繊維長
• 多彩なサンプル搬送ユニット：乾式、湿式、 ステージ等

ペレット・粉体用 異物検査装置 CAPLAS 仕様表



各種アプリケーション向けCAPLASシリーズ

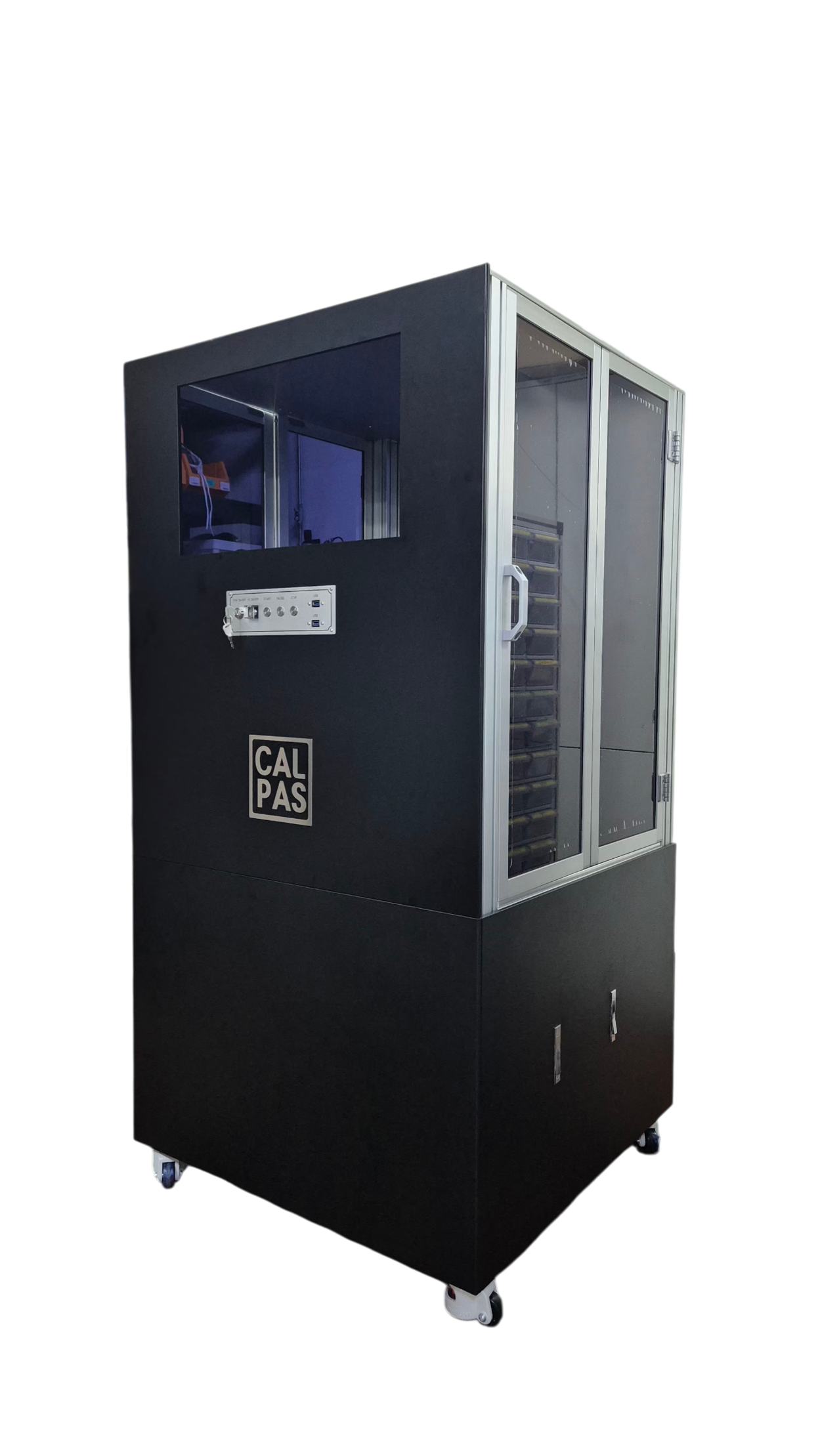

CALPAS-R2 （高感度異物検査向け）

• 耐摩耗性材料（タングステンカーバイドやジルコニアなど）のローラーを適用することにより、約40〜50μmの厚さの粉体層を作成できます。
• 10メガピクセルの高解像度カメラを使用、300 RPMで移動する粒子の全ての画像検査を非常に高速（15〜20分/ 1 kg）に行うことができます。
• CALPAS-R2（シングルカメラ）を使用すると、サンプル全量の50％以上が分析可能です。
• CALPAS-T（デュアルカメラ）を使用すると、カメラは粉体層の表裏を同時に分析するため、サンプル全量の約100％を分析できます。
• CALPAS-TERMINAL（デュアルカメラ+除去装置）を使用すると、カメラは粉体層の表裏を同時に分析するため、サンプル全量の約100％を分析しながら、異物を選別することができます。
• リアルタイムの自動制御バキュームクリーナーを使用することにより、非常にクリーンな環境での分析が可能です。分析間のクロスコンタミネーションを防ぐことができます。(静かな環境では、ノイズボックスや内部集塵ラインの使用を推奨します。）
• ホッパー内壁やシュートに付着した粉体を除去する超音波洗浄機が利用可能です。クロスコンタミネーションを防止することができます。
• 自動ロードセルでサンプルの事前計量が不要で、指定量に換算した結果を導き出すことができます。

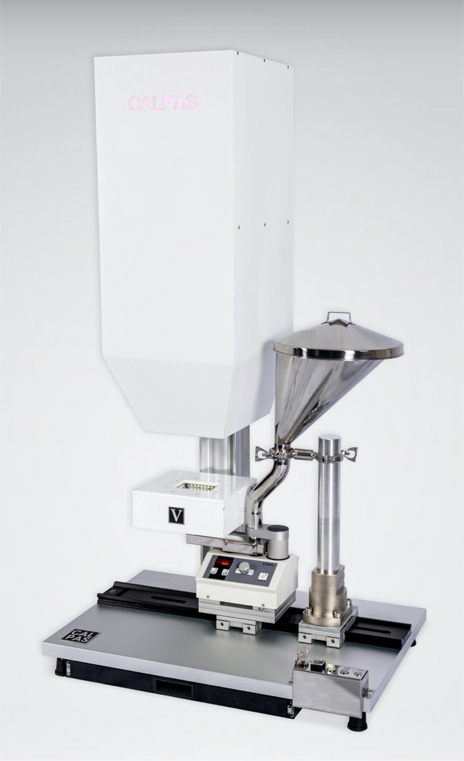

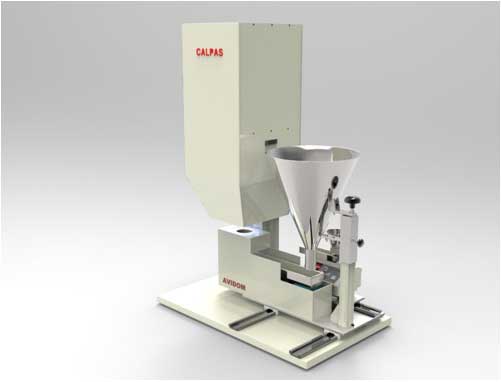

CALPAS-V （通常ペレット、不透明ペレット、粉末向け）

底面照明と高性能フィーダー搭載の汎用モデル


振動速度	50回/秒
振動強度	100種類
高さ制御	0.5〜15mm (分解能0.1mm)
ホッパー容量	0.5mg～50㎏
シュート・ホッパー材質	SUS、コーティング、非導電性
寸法・重量	255 x 158 x 241 mm, 8.5 kg

CALPAS-VR （帯電性ペレット、付着性粉末向け）

回転式ホッパー搭載の専用モデル


振動速度	50回/秒
振動強度	100種類
高さ制御	0.5〜15mm(分解能0.1mm)
ホッパー容量	0.5mg～50㎏
ホッパー回転速度	1~11rpm (0.5rpm 制御)
シュート・ホッパー材質	SUS、コーティング、非導電性
寸法・重量	255 x 158 x 241 mm, 8.5 kg

CALPAS-R （ペレット粒度・形状検査向け）

ターンテーブル搭載の粒度・形状検査専用モデル（透明～不透明ペレット対応）


基本ステップ角度（フル/ハーフ）	0.072˚/0.036˚
最大トルク	50kgf.cm
ローター慣性モーメント	280g.cm2
巻線抵抗	1.1Ω
定格電流	1.4A/相
減速ギア比	1:10
防塵・防水保護等級	IP30
回転数範囲	0~180rpm
バックラッシュ	+20′(0.33′)
定格励磁電圧・電流	24VDC +10% / 0.33
ローター慣性	29 x 10-7kgf.cm2
ロストモーション	+20′(0.33′)
寸法・重量	420 x 420 x 110 mm、22kg

CALPAS-F（フィルム・基板向け）

搬送ステージ、同軸照明、魚眼レンズ搭載の専用モデル


ステップ角	1.8°/ステップ
電圧	5.25V
電流	1.5A/相
抵抗	3.5 + 10 % Ω /相
インダクタンス	2.8 + 20 % (REF) mH /相
保持トルク	3800 g.cm
ディテントトルク	250 g.cm
絶縁クラス	B
寸法・重量	600 x 190 x 1000 mm、35kg

CALPAS-W (スラリー向け）

フローセル搭載の湿式専用モデル


キュベット材質	石英
キュベット幅	2.0mm
ポンプ種別	チューブポンプ
チューブ材質	Marprene、シリコーンなど
寸法・重量	240 x 140 x 150 mm、11.0kg

CALPAS-K（オンライン異物検査向け）

特徴


• 堅牢かつ使い易いデザイン
• 自動計量機能
• 堅牢な産業用PCとPLC制御機能
• イオナイザによる自動洗浄

選択可能オプション


• ホッパーサイズは、9リットル（オフライン）までアップグレード可能
• PLC制御によるリアルタイム検査
• 選択可能な搬送ユニットと照明で、様々なサンプルに対応
• 選択可能なカメラとレンズで、様々な異物に対応

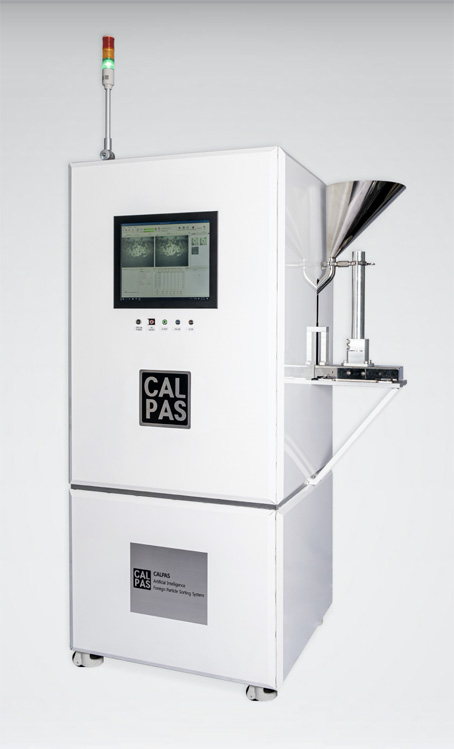

CALPAS-T （高精度異物検査向け）

2台カメラ搭載の両面検査専用モデル

選択可能オプション


• 10μmの検出
• 切替弁による高速選別
• ホッパーサイズは最大9リットルまでアップグレード可能（オフライン時）
• PLC制御によるリアルタイム検査
• AI（人工知能）機能付きソフトウェア（ディープラーニング）への拡張性

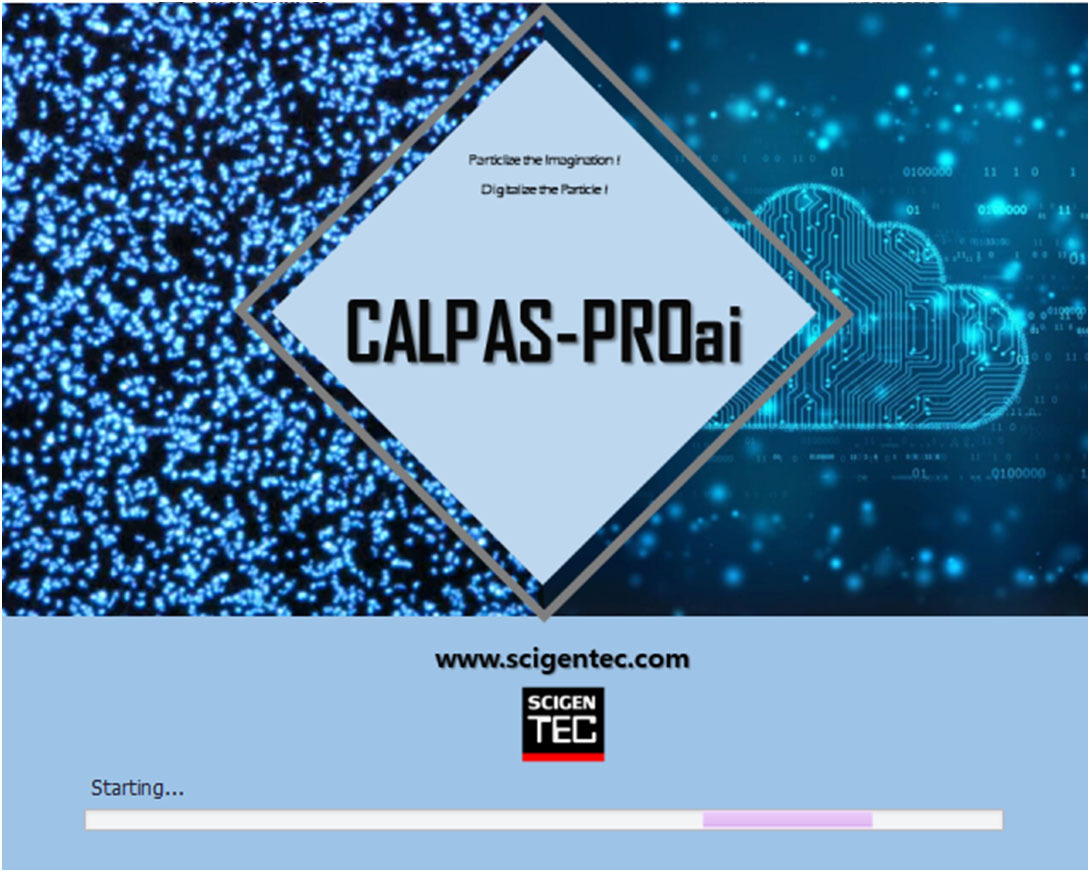

CALPAS ソフトウェア



CALPASソフトウェアは、CALPASハードウェアの制御と取得データの解析～出力を担います。照明や搬送などのハードウェアの全機能にアクセスでき、それらをプリセットとして保存できます。そのため、様々なサンプルを1台のCALPASで検査する場合も、それぞれのサンプルに最適な検査条件を瞬時に適用できます。また、各種の解析機能（異物定義、レポート出力、再解析、校正など）も備えており、ユーザーは自分の目的に応じて柔軟に解析条件を調整できます。
