STED顕微鏡ドーナツビーム用 775, 765nm ピコ秒レーザー光源

PicoQuantは、STED（Stimulated Emission Depletion）顕微鏡向けに、近赤外（765 nm / 775 nm）対応のドーナツビーム用高出力ピコ秒パルスレーザーを提供しています。
これらのレーザーは、STED顕微鏡における蛍光抑制（Depletion）光源として使用されることを主な目的として設計されています。

お問合せ

お問合せ

STED顕微鏡ドーナツビーム用 775, 765nm ピコ秒レーザー光源

PicoQuantでは、STED顕微鏡の退色（Depletion）用ドーナツビーム光源として、765 nm / 775 nm に対応した高出力ピコ秒レーザーを提供しています。

ライフサイエンス分野における蛍光顕微鏡アプリケーションの一つとして利用されている STED（Stimulated Emission Depletion）顕微鏡は、ドーナツ形状ビームを用いた超解像蛍微鏡技術です。

PicoQuantの高出力ピコ秒レーザーは、

ピコ秒パルス幅（例：数10～数100 ps、モデルにより異なる）
高ピークパワーのパルス動作
安定した時間特性（出力安定性 < 3 % rms / 12時間）

を備えており、STED顕微鏡に必要とされる退色（Depletion）レーザー光源として使用されています。

※ STED構成においては、590 nm 帯のレーザーが用いられる場合もあります。
PicoQuantでは、該当波長をVisUV シリーズでカバーしています。

また、時間分解蛍光計測技術を基盤としており、gated-STED（gSTED）などの時間分解手法と組み合わせた構成にも対応可能です。

※ 以下は、STED顕微鏡構成において本レーザーがDepletion 光源として使用されているアプリケーション例です。

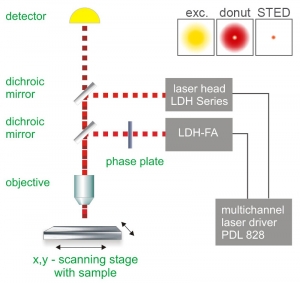

STED / gated-STED（gSTED）構成

通常のSTED構成に加え、gated-STED（gSTED）のような時間ゲート検出を用いた構成にも使用されています。
時間分解計測と組み合わせることで、STED測定における観測条件の最適化や手法の拡張が行われています。

STEDと時間分解・相関計測手法の組み合わせ

STED顕微鏡用 Depletion 光源として、以下のような時間分解・相関計測手法と組み合わせて使用されています。

蛍光寿命イメージング（FLIM：Fluorescence Lifetime Imaging）
蛍光相関分光法（FCS：Fluorescence Correlation Spectroscopy）
蛍光寿命相関分光法（FLCS：Fluorescence Lifetime Correlation Spectroscopy）
フェルスター共鳴エネルギー移動（FRET：Förster Resonance Energy Transfer）
パルスインターリーブ励起（PIE：Pulsed Interleaved Excitation）
蛍光異方性測定（偏光）（Fluorescence Anisotropy）

これらの手法とSTED構成を組み合わせることで、空間分解能に加え、時間分解・相関情報を含む測定が行われています。

相関イメージングおよび分解能評価

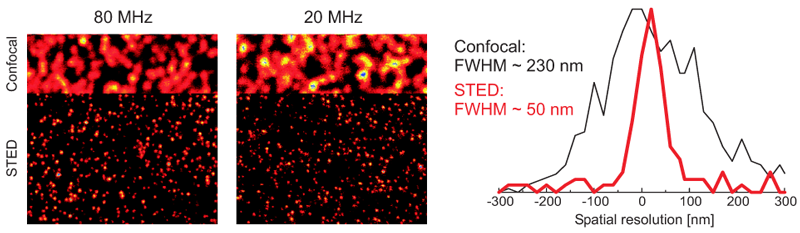

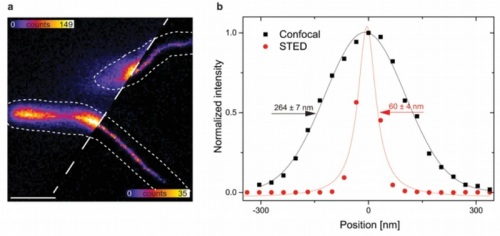

STED顕微鏡構成では、FLIM-FRET と組み合わせた相関イメージングや、蛍光ビーズなどを用いた分解能評価が行われています。
PicoQuantのレーザーは、これらのSTED構成における Depletion 光源として使用されています。

多色測定・複合構成への応用

STED顕微鏡は、PIEなどの手法と組み合わせることで、多色測定や複合的な測定構成にも対応しています。
PicoQuantのレーザーは、このようなSTED超解像測定構成において使用されています。

モデル	VisIR-765	VisIR-775
中心波長	766 ±1 nm	774 ±1 nm
パルス幅（FWHM）	Typ. 70 ps
最大平均出力	> 0.3 W
スペクトル幅	<< 1 nm
ビーム品質	M² < 1.1（typ. ~1.02）, TEM₀₀
ビーム径	2.2 ± 0.2 mm
発散角	< 0.5 mrad
偏光消光比（PER）	> 1 : 1000（> 30 dB）
出力安定性	< 3 % rms（12時間）
繰り返し周波数	最大 80 MHz（内部設定、外部同期対応）
時間分解対応	gated-STED（gSTED）対応
動作温度範囲	10 – 30 ℃

※ 本ページに記載されている仕様および外観は、予告なく変更される場合があります。
※ 最大平均出力は、最大繰り返し周波数時に必ずしも達成されるものではありません。
※ 本製品はレーザー安全規格において Class 3B または Class 4 に該当します（モデルにより異なります）。
