超高出力LEDモジュール LEDMOD HP シリーズ

Omicron Laserage Laserprodukte

365nm~660nmの波長+白色のLEDモジュール。LEDチップのTEC温度制御による高い波長および出力安定性。マルチモードファイバーとリキッドライトガイドのカップリング対応可能。アナログ/デジタル変調最大500kH、スイッチング時間<2μs、プログマブルPWM周波数(最大200kHz)発生器を内蔵。SYNC出力。

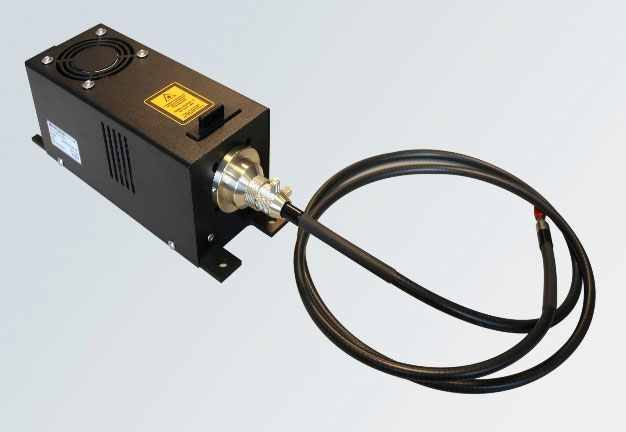

LEDMOD HPシリーズ

オプションのファイバー/液体ライトガイドカップリングを備えた365nm〜700nmのTEC冷却超高出力LEDモジュール


  • 365nm~660nmの波長+白色をラインアップ
  • LEDチップのTEC温度制御による高い分光特性および出力安定性
  • ファイバーライトガイドとリキッドライトガイドのカップリング
  • 最大500kHzの高速アナログ/デジタル変調(スイッチング時間2μs以下)
  • 最大200kHzのプログマブルPWM周波数発生器内蔵
  • SYNC出力
  • USB2.0およびRS-232インターフェース
  • Metamorph、LabVIEW、Micromanager用のドライバが利用可能
LEDMOD HPモジュールは、産業・研究分野でのアプリケーションに優れた機能性と柔軟性を発揮します。365~660nmの波長と数ワットまでの光出力により、顕微鏡、化学分析、分光学、科学捜査など、多くの出力を必要とするアプリケーションで使用することが可能です。LEDモジュールは、ファイバー、液体ライトガイド結合タイプ、またはフリースペース発光タイプから選択可能です。モジュールは、最大500kHzの高速アナログ変調と2µs未満のスイッチング時間でデジタル変調を行うための変調入力を備えています。LEDチップの高精度な温度安定化により、非常に優れた性能と波長安定性を実現しています。正確な出力だけでなく、発光スペクトルが高く安定性も必要とするアプリケーションに好適です。デジタル変調は、外部変調信号および内部のプログラマブル信号発生器によって動作させることができます。SYNC出力は、カメラ、分光器、ロックイン増幅器などの外部機器との同期を保証します。1台または数台のLEDMOD HPモジュールは、付属のソフトウェア「Omicron Control Center」またはお客様独自のソフトウェアにより、RS-232およびUSB 2.0インターフェースを介して制御いただけます。
  • 顕微鏡
  • 化学分析
  • 分光
  • 法医学

LEDMOD HPシリーズ LEDモジュール仕様

波長 & 出力(他の波長と出力もご要望に応じて対応可能です。)
UV / 紫色光: 365nm / 3500mW
385nm / 4500mW
405nm / 4500mW
VIS(可視光) 455nm / 3000mW
465nm / 3000mW
500-600nm / 2400mW
530nm / 650mW
635nm / 850mW
660nm / 1200mW
白色光 5600K / 2000mW
仕様
自由放出角度 120-130°
温度制御 アクティブペルチェ冷却(TEC)
外部変調機能 アナログ変調:最大500kHz
デジタル変調:最大500kHz
変調入力 1xアナログ変調(0…5V / 2.5kΩ) SMAコネクタ経由
1x デジタル変調 (TTL / 5kΩ) SMAコネクタ経由
内部変調機能 プログラム可能な周波数で最大200kHzおよびデューティサイクル
出力設定分解能 内部 12Bit
外部: アナログ
SYNC出力 TTL信号(SMAコネクタ経由)
コンピュータインターフェース USB-2.0 、 RS-232
動作モード 1.)出力用の外部アナログ制御(0 … 5V)およびON/OFF変調用の追加の外部TTL信号
2.) 外部TTLでのON/OFF変調用の内部パワー制御
3.) 内部パワー制御 CW(連続波)発振 (外部信号不要)
4.) 内部パワー制御+ON/OFF変調用のプログラマブル周波数とデューティ・サイクル (外部信号不要)
5.)出力用の外部パワー制御(0 … 5V)+ ON/OFF 変調用のプログマブル周波数とデューティサイクル”
制御インターフェイス 15ピン HD-Sub-D コネクタ
寸法(ファイバカップリング含まず) 82 x 76.5 x 220 mm (HxWxL)
重量 1500…1700g (ファイバーカップリングノタイプに依存する)
電源電圧 11VDC-25VDC
消費電力 最大80W スタンバイ時1W未満
動作環境温度 0℃~35℃
特別な機能 *インターロック機能
*高速アナログおよびデジタル変調
*LEDチップのTEC温度制御
*プログマブルPWMジェネレータ
*SYNC出力
オプション *高NA溶融シリカファイバーまたは2,3,5mmリキッドライトガイドへの高効率ファイバーカップリング
*コリメートとフォーカシングの対物レンズ
