AFMプローブ Tipless チップレスカンチレバー

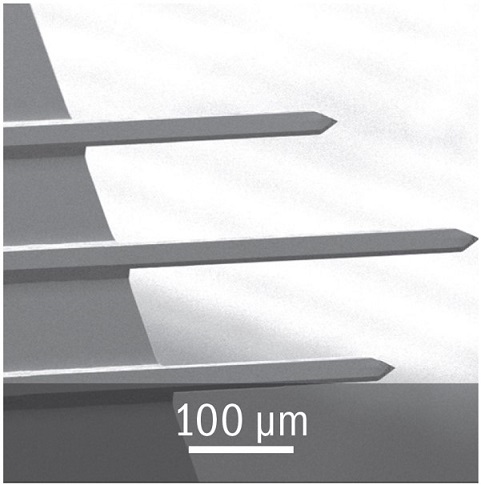

チップレスシリーズは、チップの片側に異なるばね定数と共振周波数を持つ3つのチップレスカンチレバーを備えています。 本シリーズは以前の12シリーズに代わるものです。
チップレスカンチレバーは材料特性と相互作用の測定に使用できます。 ガラス球やポリスチレン粒子などをチップレスカンチレバーに取り付け、AFMのような実験に適用することができます。
- チップレス
- ノンコンタクト(NSC)
- コンタクト (CSC)
- 3レバー
- シリコンプローブ
- Cr-Au コーティング
全面Auコーティング: 30 nm
全面Crサブレイヤーコーティング: 20 nm - 反射面コーティング:
AL BS: Al 30 nm
NO AL: 無し
品番 | コーティング | レバー長 [µm,±5] | レバー幅 [µm,±3] | レバー厚 [µm,±0.5] | 共振周波数 [kHz] | ばね定数 [N/m] | ||
---|---|---|---|---|---|---|---|---|
(typical) | (range) | (typical) | (range) | HQ:NSC35 /Tipless | ||||
lever A | NO AL,AL BS,Cr-Au | 110 | 35 | 2.0 | 205 | 130-290 | 8.9 | 2.7-24 |
lever B | NO AL,AL BS,Cr-Au | 90 | 35 | 2.0 | 300 | 185-430 | 16 | 4.8-44 |
lever C | NO AL,AL BS,Cr-Au | 130 | 35 | 2.0 | 150 | 95-205 | 5.4 | 1.7-14 |
HQ:NSC36 /Tipless | ||||||||
lever A | NO AL,AL BS,Cr-Au | 110 | 32.5 | 1.0 | 90 | 30-160 | 1 | 0.1-4.6 |
lever B | NO AL,AL BS,Cr-Au | 90 | 32.5 | 1.0 | 130 | 45-240 | 2 | 0.2-9 |
lever C | NO AL,AL BS,Cr-Au | 130 | 32.5 | 1.0 | 65 | 25-115 | 0.6 | 0.06-2.7 |
HQ:CSC37 /Tipless | ||||||||
lever A | NO AL,AL BS,Cr-Au | 250 | 35 | 2.0 | 40 | 30-55 | 0.8 | 0.3-2.0 |
lever B | NO AL,AL BS,Cr-Au | 350 | 35 | 2.0 | 20 | 15-30 | 0.3 | 0.1-0.6 |
lever C | NO AL,AL BS,Cr-Au | 300 | 35 | 2.0 | 30 | 20-40 | 0.4 | 0.1-1.0 |
HQ:CSC38 /Tipless | ||||||||
lever A | NO AL,AL BS,Cr-Au | 250 | 32.5 | 1.0 | 20 | 8-32 | 0.09 | 0.01-0.36 |
lever B | NO AL,AL BS,Cr-Au | 350 | 32.5 | 1.0 | 10 | 5-17 | 0.03 | 0.003-0.13 |
lever C | NO AL,AL BS,Cr-Au | 300 | 32.5 | 1.0 | 14 | 6-23 | 0.05 | 0.005-0.21 |
✕
