AFMプローブ 高分解能 Hi’Res-C
Hi’Res-Cプローブはシリコンプローブよりも汚染が少なく、より多い枚数の高解像度スキャンの実行が可能です。Hi’Res-Cは微小領域 (< 250 nm) の走査や、平坦なサンプル (Ra < 20 nm) の測定で顕著に能力を発揮します。*本プローブは先端の曲率半径が小さいため、先端とサンプルの相互作用力は小さくなります。
- 高分解能 シリコンプローブ

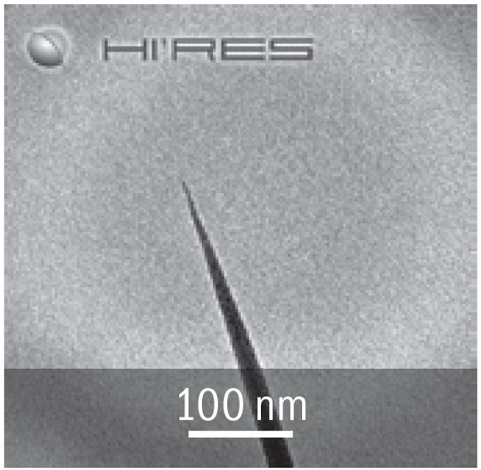

- スパイク半径: < 1 nm
- スパイク高さ: 100 – 200 nm
- スパイク材質: ダイヤモンド様
- 全面コーティング: Auコーティング30 nm, Cr サブレイヤー20 nm
*スパイク部はコーティングされていません。
品番 | コーティング | レバー長 [µm,±5] | レバー幅 [µm,±3] | レバー厚 [µm,±0.5] | 共振周波数 [kHz] | ばね定数 [N/m] | ||
---|---|---|---|---|---|---|---|---|
(typical) | (range) | (typical) | (range) | |||||
Hi’Res-C14 | Cr-Au | 125 | 25 | 2.1 | 160 | 110-220 | 5.0 | 1.8-13 |
Hi’Res-C15 | Cr-Au | 125 | 30 | 4.0 | 325 | 265-410 | 40.0 | 20-80 |
Hi’Res-C18 | Cr-Au | 225 | 27.5 | 3.0 | 75 | 60-90 | 2.8 | 1.2-5.5 |
Hi’Res-C19 | Cr-Au | 125 | 27.5 | 1.0 | 65 | 25-120 | 0.5 | 0.05-0.23 |
✕
