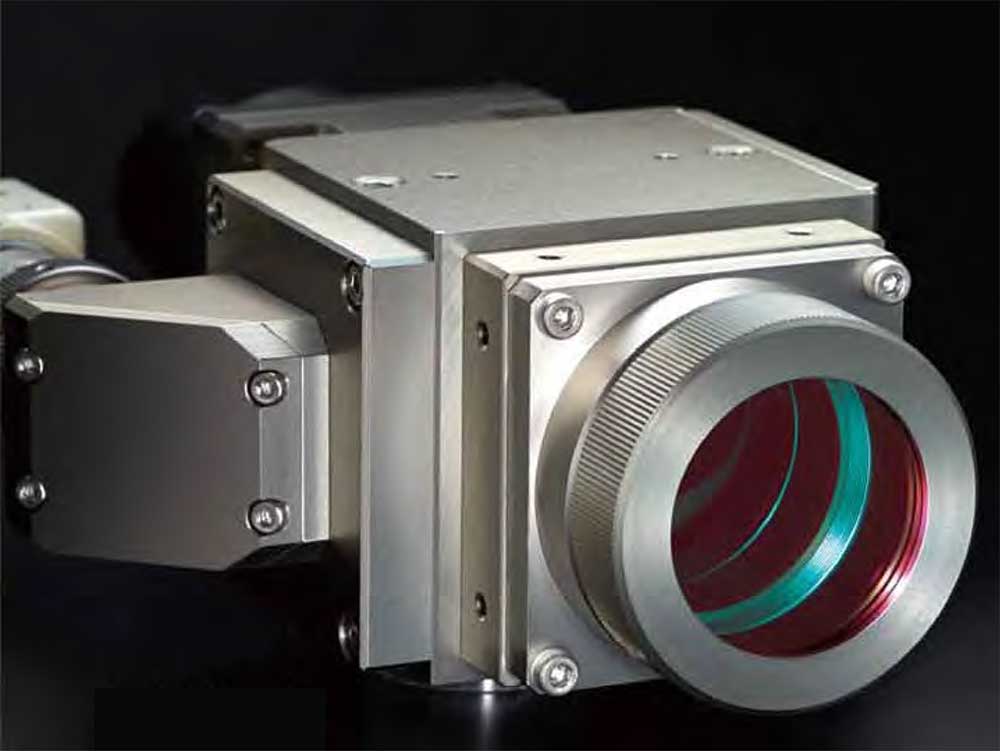

レーザー加工ヘッド“OPTICEL”

レーザックス

幅広い要求事項に柔軟に対応する、信頼性、品質、カスタマイズ性に優れたレーザー加工ヘッド

幅広い要求事項に柔軟に対応する、信頼性、品質、カスタマイズ性に優れたレーザー加工ヘッド

  • 軽量・コンパクトな国産レーザ加工ヘッド
  • 豊富なオプション構成で、様々な加工要求に対応
  • オプションで構成しきれない場合は個別カスタマイズも可
  • 出荷前検査では実際にレーザを通して品質確認



レーザ加工の現場では、さまざまな材質、さまざまな加工を効率よく行うことが求められています。 OPTICELは、幅広い要求事項にフレキシブルに対応できる、信頼性、品質、カスタマイズ性に優れた光学機器です。

レーザックス本社工場にて、設計、部品調達、組立、検査と全ての作業を実施している国産製品です。またレーザ加工ヘッドの出荷前検査では、必ず実際のレーザ発振器に接続し、レーザ光を出射して品質確認を行っています。

レーザックスは、ジョブショップとしてさまざまなレーザ発振器や加工装置に触れてきたノウハウと経験を最大限に活用し、お客様のレーザシステム導入から、お客様が望まれる加工品質の実現までをサポート致します。



構成

モデル OPTICEL D30 OPTICEL D40 OPTICEL D50 OPTICEL A50
対応レーザ ファイバー伝送型レーザ 半導体レーザ
対応出力 〜2kw 〜4kw 〜10kw 〜300w
冷却方式 なし/水冷 水冷 水冷 空冷
レンズ径 φ30mm φ40mm φ50mm φ50mm
コリメーション
レンズ fc
50mm/60mm/80mm/100mm 125mm 125mm/150mm 30mm/50mm/75mm/80mm/100mm
集光レンズ ff 100mm/200mm/300mm/400mm 125mm/250mm/375mm/500mm 150mm/250mm/300mm/450mm/600mm 80mm/100mm/150mm/200mm/300mm/350mm/400mm/450mm/500mm
コネクタ QBHコネクタ他、発振器に合わせて対応可。 QBHコネクタ他、発振器に合わせて対応可。 QBHコネクタ他、発振器に合わせて対応可。 SMA905
外形寸法(標準仕様) S型(透過型) L109×W54×H263.9mm L118.5×W62×H283.2mm L133×W74×H332.5mm L133×W74×H214mm
L型(反射型) L222.2×W54×H104mm L250.2×W62×H107.5mm L294.5×W74×H124mm L184.5×W74×H118.5mm
N型(キューブなし) L54×W54×H255.2mm L61×W61×H236.2mm L75×W75×H285.5mm L75×W75×H167mm
重量 約1kg 約1.5kg 約2kg 約2kg
取付ピッチ 40mm 40mm 64mm 64mm
