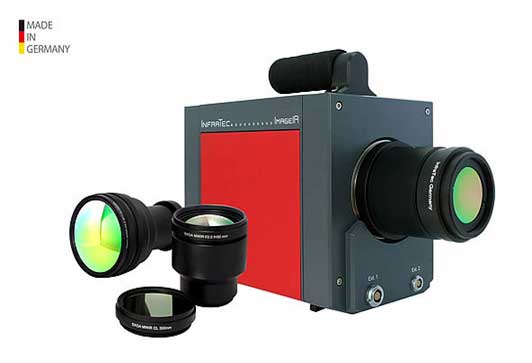

ハイエンド サーモグラフィ“ImageIR”

InfraTec

最高の感度・精度・空間分解能・速度
測定パフォーマンスに優れた非常に小型で柔軟性の高い製品です。

最高の感度・精度・空間分解能・速度
測定・検査向けに開発されたハイエンドカメラ
  • 最大0.015℃の温度分解能
  • 最大25,000Hzの超高速フレームレート
  • 最大±1%の温度精度
  • 任意のシステムに柔軟に対応できるモジュール設計
  • 連続使用に耐える長寿命スターリングクーラー
  • 丈夫&軽量の金属ハウジング
  • 繰返し可能な高精度トリガー
  • 豊富なレンズオプション

ハイエンド サーモグラフィ“ImageIR”の応用例

ImageIR(R) は、最高の感度・精度・空間分解能・撮影速度を求めるユーザーにとって、最適なソリュ ーションを提供します。モジュール設計なので、それぞれのアプリケーションに対して、システム構成・性能を最適化することができます。また、 トリガー機能も豊富に備わっており、指定タイミングでの撮影や外部機器との同期撮影など様々な温度測定シーンに対応します。InfraTec社が提供するソフトウェア「IRBIS」シリーズを用いれば、高速データ解析やご用途に合わせた解析が可能です。

マイクロスキャン技術 ※ head 900、head 700のみ対応

マイクロスキャン技術は、光学機械的にIRピクセルのカウントを増やすことで解像度を増加させる技術です。測定ポイントをずらすことなく、より高解像度のリアルタイムサーマルイメージを取得することにより、多くのアプリケーションに対応することができます。例えば、マイクロスキャン技術を用いれば、遠くの測定対象物をズームした際に、より精度の高い温度結果を得ることができます。

ソフトウェア

ソフトウェアは、大まかに3つのカテゴリーがございます。
まず、ベースとなる データ解析ソフトウェア を選んでいただき、ご用途に応じて コントロール/データ取得ソフトウェア 拡張モジュール を追加していきます。

データ解析ソフトウェア

データ解析ソフトウェアモデル IRBIS®3
標準解析ソフトウェア
IRBIS®3 plus
ミドルエンド解析ソフトウェア
IRBIS®3 professional
ハイエンド解析ソフトウェア
主な機能
  • 実画像とサーマル画像の結合
  • マニュアル/オート温度範囲選択
  • ライン/エリアの温度プロファイル表示
  • 最高/最低温度の自動表示
  • 放射率補正
  • グラフ/画像修正機能
  • Wordベースレポート出力
  • 複数言語対応
  • デジタルフィルター画像取得
    • IRBIS®3の機能 +

    • 動画の編集と分析
    • 3D温度プロファイル表示
    • 放射率の事前補正
    • 温度対時間グラフ、プロファイル対時間グラフの表示
    • 統計値、ヒストグラムの表示
    • GPS機能
    • 動画AVI出力
    • 録画されたサーマル画像の蓄積
    • 他拡張子 (csv, ASCIIなど) への変換
    IRBIS®3 plusの機能 +

  • 詳細放射率補正、自動放射率補正
  • 3D温度画像、動画表示
  • SDKによる拡張
  • 複数サーマル画像の同時分析
  • IRBIS®3 mosaic, Macro, Sequence, Palette Editor標準装備
表示イメージ

ライン上の温度プロファイル表示

サーマル画像上の温度ヒストグラム表示

3Dサーマルイメージの表示

コントロール/データ取得ソフトウェア

ソフトウエアモデル IRBIS®3 remote IRBIS®3 control IRBIS®3 online IRBIS®3 process IRBIS®3 vision
主な機能 カメラをPCからリモート制御 デジタル画像からデータを取得 リアルタイムデータ計測、補正 インライン測定/製造プロセス管理向け 複数カメラからのデータ同時解析

※ romote → contro l→ online → process → visionの順で多機能になります。
上位レベルのソフトウェアは下位レベルのソフトウェアの機能を全て含みます。

拡張モジュール

ソフトウエアモデル IRBIS®3 active IRBIS®3 mosaic Sequence Editor AVI Generator
主な機能 非破壊材料試験用ソフトウェア 複数サーマル画像の自動結合 シーケンスから任意の画像を自動判別 AVI形式への変換

その他多数の拡張モジュールを揃えております。
SDK(ソフトウェア開発キット)も提供できます。詳しくはお問い合せ下さい。

IRBIS®3 activeによる電子部品の欠陥検査

  • 航空宇宙技術
  • レーザー&溶接技術
  • アセンブリ試験
  • 産業一般
  • 研究開発
  • 医療
  • 自動車産業、機械工学
  • エレクトロニクス/マイクロエレクトロニクス
  • ガラス、プラスチック、鉄
  • 材料非破壊テスト(NDT)
  • 接着技術における品質保証&ブローホール検出
  • オブジェクト監視

より詳細な応用例はこちら

モデル ImageIR4300
ImageIR5300
ImageIR7300
ImageIR8300
ImageIR8300hp ImageIR8800 ImageIR9300 ImageIR10300
波長レンジ (μm) 1.8 … 5.7 1.8 … 5.7 1.8 … 5.7 7.7 … 10.2 1.8 … 5.7 3.6 … 4.9
ピッチ 30 μm 15 μm 15 μm 15 μm 15 μm 10 μm
ディテクタ MCT or
InSb
MCT or
InSb
MCT or
InSb
MCT InSb
ピクセル数 320×256 640 x 512 640×512 ※1 640×512 ※1 1,280×1,024 ※2 1,920×1,536
ディテクタ MCT or
InSb
MCT or
QWIP
MCT or
InSb
MCT InSb
測定温度
範囲 (℃)
-40 … 300/
-40 … 1,500
opt. 最大3,000
-40 … 300/
-40 … 1,500
opt. 最大3,000
-40 … 1,500
opt. 最大3,000
-40 … 1,200 -40 … 1,500
opt. 最大2,000
-40 … 500
測定精度 ± 2℃ or ± 2 %/
± 1℃ or ± 1 %
± 2℃ or ± 2 %/
± 1℃ or ± 1 %
± 1℃ or ± 1 % ± 1℃ or ± 1 % ± 1℃ or ± 1 % ± 1℃ or ± 1 %
測定分解能 0.02 K /
0.015K
0.025 K /
0.02K
0.02 K 0.025 K 0.025 K 0.03 K
フレーム
レート
最大 75Hz(FF)/
265Hz (SF)/
706Hz (QF)
最大 450Hz(FF)/
1,500Hz (SF)/
4,500Hz (QF)/
25,000Hz(Line)
最大 75Hz(FF)/
242Hz (SF)/
630Hz (QF)
最大 125Hz(FF)/
420Hz (SF)/
1,100Hz (QF)/
2,996Hz(Line)
最大 355Hz(FF)/
670Hz (SF)/
1,200Hz (QF)/
5,000Hz (Line)
最大 233Hz(FF)/
874Hz (SF)/
2,892Hz (QF)/
14,592Hz (Line)
最大 106Hz(FF)/
200Hz (SF)/
390Hz (QF)/
3,200Hz (Line)
最大 100Hz(FF)/
300Hz (SF)
(960×768)
same FOV
ダイナミック
レンジ
14bit /
16bit ※3
14bit /
16bit ※3
16bit ※3 16bit ※3 16bit ※3 13bit ※3
積算時間 (μs) 10 … 20,000
最大 1μs 刻み
1 … 20,000
0.6 … 20,000
最大 1μs 刻み
0.6 … 20,000
最大 1μs 刻み
10 … 20,000
最大 1μs 刻み
0.5 … 18,000
最大 1μs 刻み
1 … 20,000
最大 1μs 刻み
回転フィルタ
ホイール
回転アパーチャ
ホイール
無し/有り 無し/有り 有り 有り 有り 有り
インター
フェイス
GigE,
HDMI/GigE,
HDMI,
CAMLinkm
GigE,
HDMI/GigE,
HDMI,
CAMLinkm
GigE,
10 GigE,
2x CAMLinkm,
HDMI
GigE,
10 GigE,
2x CAMLinkm,
HDMI
GigE,
10 GigE,
2x CAMLinkm,
HDMI
10 GigE,
HDMI
トリガー
機能
1IN/1OUT,
TTL/3IN/2OUT,
TTL
1IN/1OUT,
TTL/3IN/2OUT,
TTL
3IN/2OUT,
TTL
3IN/2OUT,
TTL
3IN/2OUT,
TTL
3IN/2OUT,
TTL
アナログ信号,
IRIG-B
無し/1NI,
有り
無し 1NI/2OUT,
有り
2IN/2OUT,
有り
1NI/2out,
有り
2IN/2OUT,
有り
寸法(mm) 244×120×160 250×120×160 244×120×160 250×120×160 235×120×160 241×123×160
重量 3.3kg 3.3kg 3.3kg 4.0kg 4.0kg 4.7kg

※1 マイクロスキャン使用時(1,280×1,024)
※2 マイクロスキャン使用時(2,560×2,048)
※3 モデルにより異なる

レンズ

広角レンズ(12 /25 mm) クローズアップレンズ(テレフォトレンズ50mm用)
標準レンズ(25/50 mm) クローズアップレンズ(テレフォトレンズ100mm用)
テレフォトレンズ(50 mm) 顕微レンズ M=3,0×
テレフォトレンズ(100 mm) 顕微レンズ M=1,0×
テレフォトレンズ(200 mm) 顕微レンズ M=8,0×
