レーザーアブレーション装置（LA-ICP-MS／LA-IRMS）

ICP-MSや同位体比質量分析計（IRMS）と組み合わせて、固体試料を直接分析するESL社のレーザーアブレーション装置です。193nmエキシマ、213nm／266nm固体、フェムト秒、CO2レーザーの各モデルがあり、元素分析、同位体比分析、バイオ・地球化学イメージングまで用途に合わせて選べます。

お問合せ

お問合せ

ESL社レーザーアブレーション装置

Elemental Scientific Lasers（ESL）社は、ICP-MS、ICP-OES、同位体比質量分析計（IRMS）、希ガス質量分析計などと組み合わせて使うレーザーアブレーション装置を開発しています。193nmエキシマレーザー、213nm／266nm固体レーザー、フェムト秒レーザー、CO2レーザーを光源とする装置をそろえ、元素分析・同位体比分析から高速・高分解能の元素イメージングまで、目的に合ったシステムを提供します。

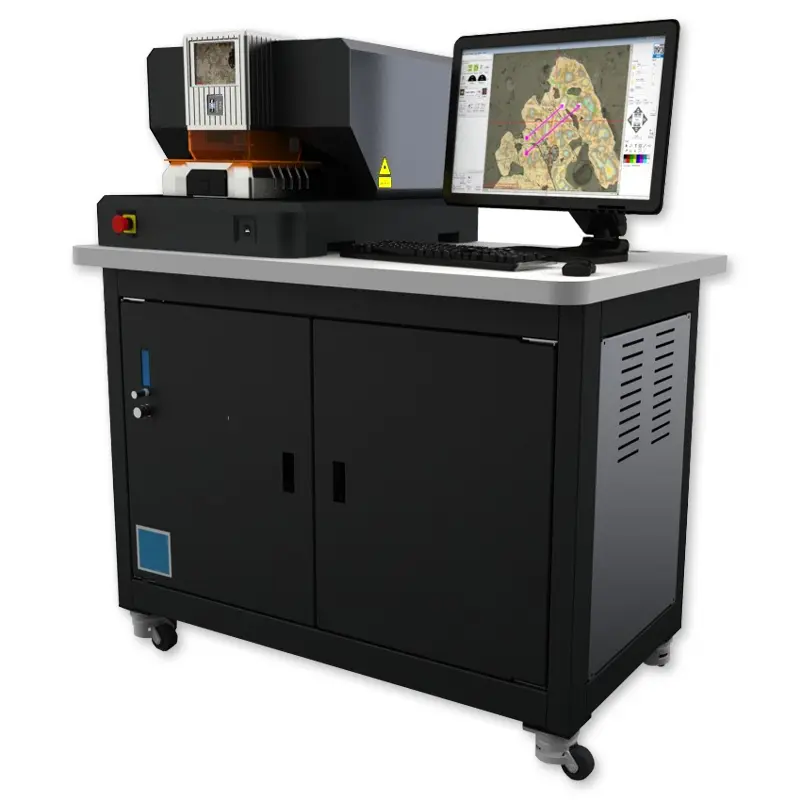

ESL193HE　高エネルギー193nmエキシマレーザーアブレーション装置

難しい試料でも、正確で精度の高い結果を得られます。高エネルギーの193nmエキシマレーザーが細かい粒子を作るため、試料の輸送とイオン化が効率よく進みます。石英や蛍石のように削りにくい母材もアブレーションできるだけのフルエンスがあり、検出下限を下げられる均一な大スポットにも対応します。

コンパクトなオープンフレーム設計、キネマティックマウントのレーザー
独自のビーム均一化で、クレーターの形状と輪郭を高品位に
高精細な観察系
Infinitely Variable Aperture（IVA）で、スポットサイズを1µm刻みで設定
オプション：正方形・長方形アブレーション用の回転XYRアパーチャ
オプション：ICPでの信号増強のための窒素用第2マスフローコントローラー

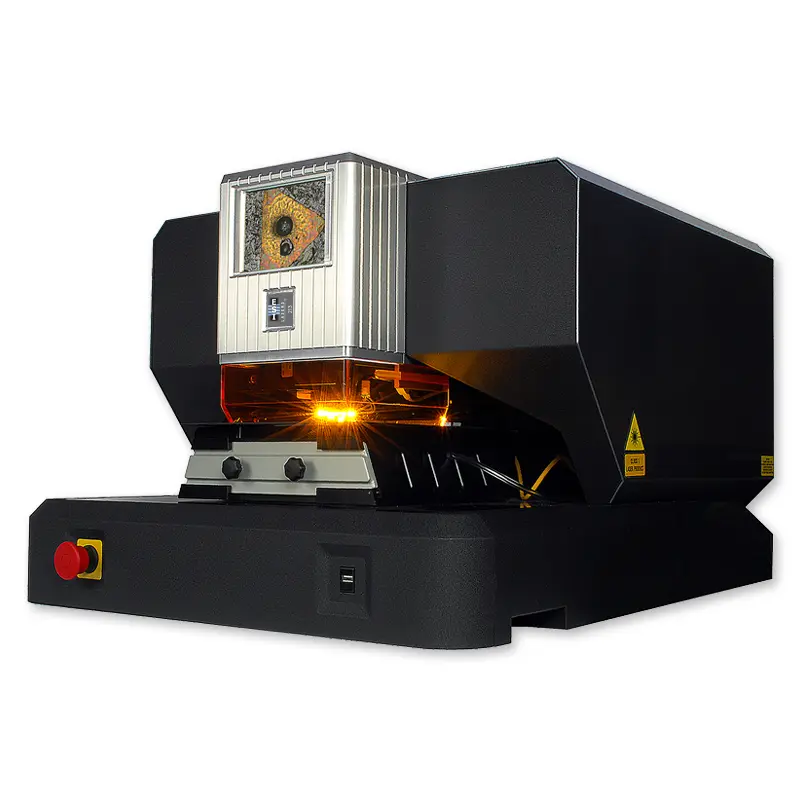

ESL213　213nm Nd:YAGレーザーアブレーション装置

213nm固体レーザーの「ゴールドスタンダード」として、手頃な価格でそろう卓上型のシステムです。ICP、ICP-MS、希ガス質量分析計、安定同位体質量分析計と組み合わせて、幅広い用途に使えます。

ESL社がレーザーアブレーション用に設計・製造した213nm Nd:YAGレーザー
1064nmで均一化・減衰したフラットトップビームで、フルエンスを細かく制御
スポットサイズは広い範囲で1µm刻みに調整可能
ActiveView2ソフトウェアで操作

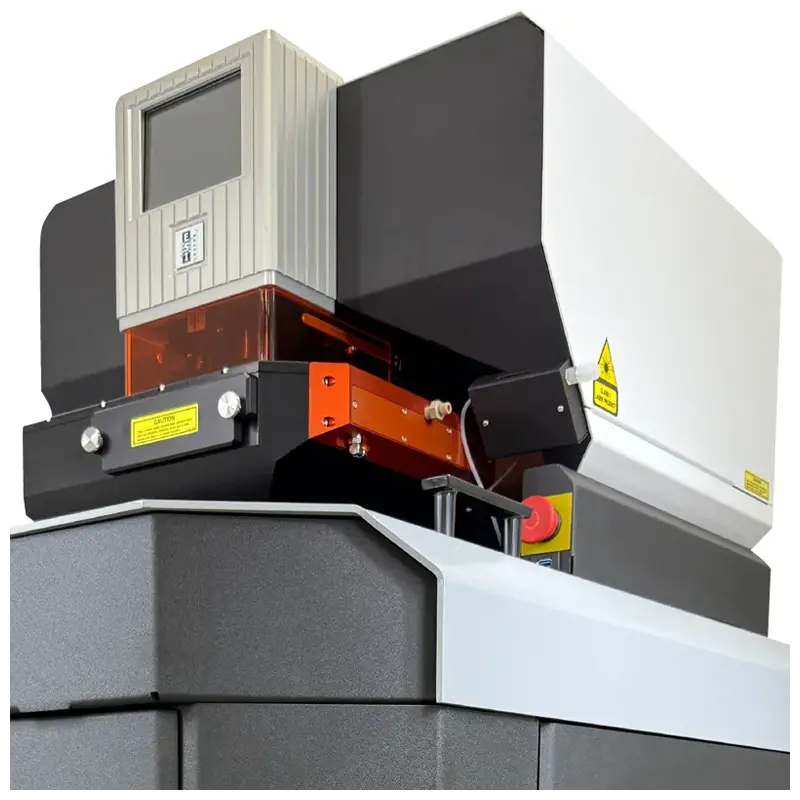

ESLfemto　フェムト秒レーザーアブレーション装置

超短パルスのフェムト秒技術で、元素分別（fractionation）を高いレベルで抑えます。熱影響を低減するため、化学量論的な分析がより正確になります。IR、UV、深紫外の各波長を選べ、2波長構成にも対応したターンキー型の装置です。

Light Conversion社製固体レーザー光源「Pharos 2」を搭載（ArFガス不要）
パルス幅の広がりを最小限に抑えるシンプルな光学設計
最大10kHzの繰返し周波数で高速イメージング
標準波長257nm、ソフトウェアで切り替えられる2波長オプション
アブレーションセル、CryoCell、ECHO（分流）、LIBSなどESL社のアクセサリーに対応

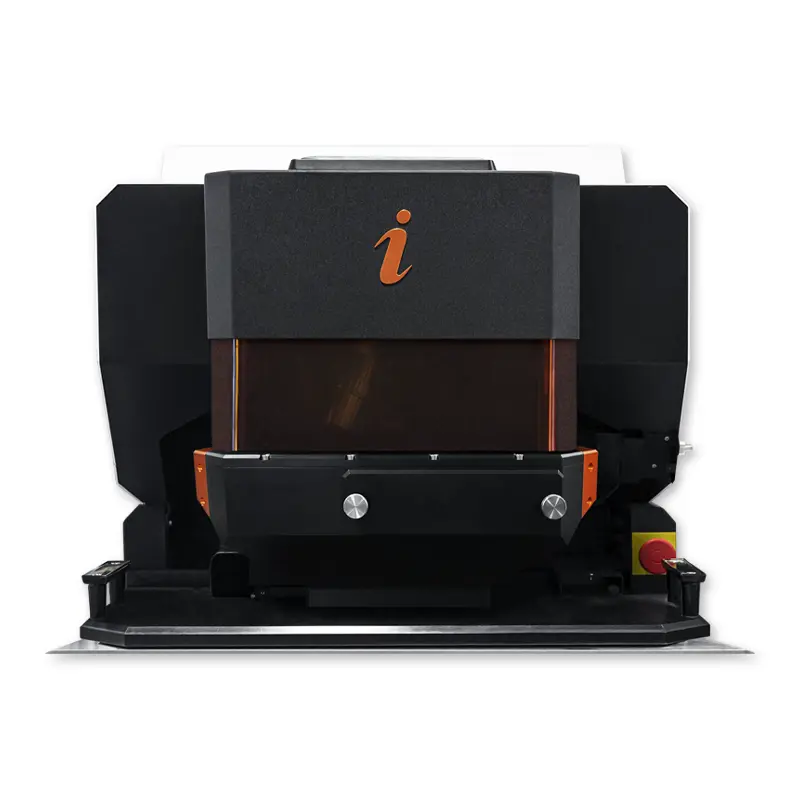

imageBIO266　バイオイメージング専用レーザーアブレーション装置

バイオイメージングのために設計された装置です。LA-ICP-MSで高分解能・高速のバイオイメージングを行うため、低フルエンス化、安定性の向上、試料輸送の改善を図っています。スライドガラスを傷めずに組織だけを選択的にアブレーションできるので、測定条件を最適化しやすくなります。

細かい光学減衰で、フルエンスを精密に設定でき、レーザーも安定
266nm波長を採用
コンパクトな卓上型
固体レーザーのためArFガスが不要で、ランニングコストを抑えられる
ICP-TOF-MSとソフトウェアで連携
1ms未満のシングルピーク応答で高速イメージング

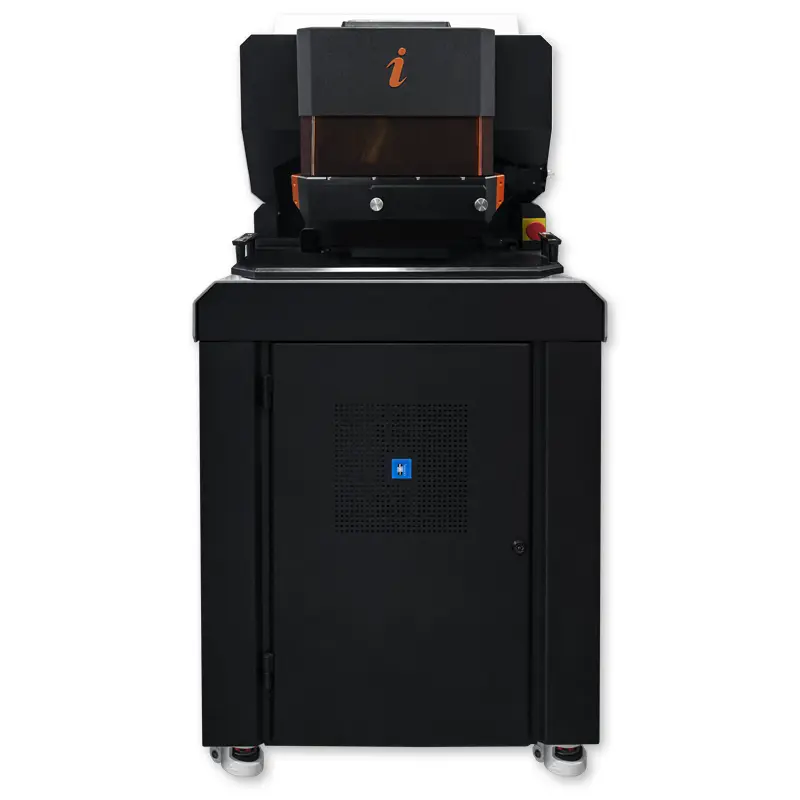

imageGEO193　地球化学イメージング用レーザーアブレーション装置

「地球化学分析の未来はイメージングにある」というコンセプトの装置です。高分解能の地球化学イメージングと精密な測定を1台でこなし、高分解能の元素マップを高速に取得するための技術とワークフローを備えています。

※ imageBIO266、imageGEO193による元素イメージングや、LIBSを組み合わせたイメージング（Elemental Insight、ESLumen LIBS）については元素イメージングシステム（LA-ICP-MS／LIBS）のページもご覧ください。

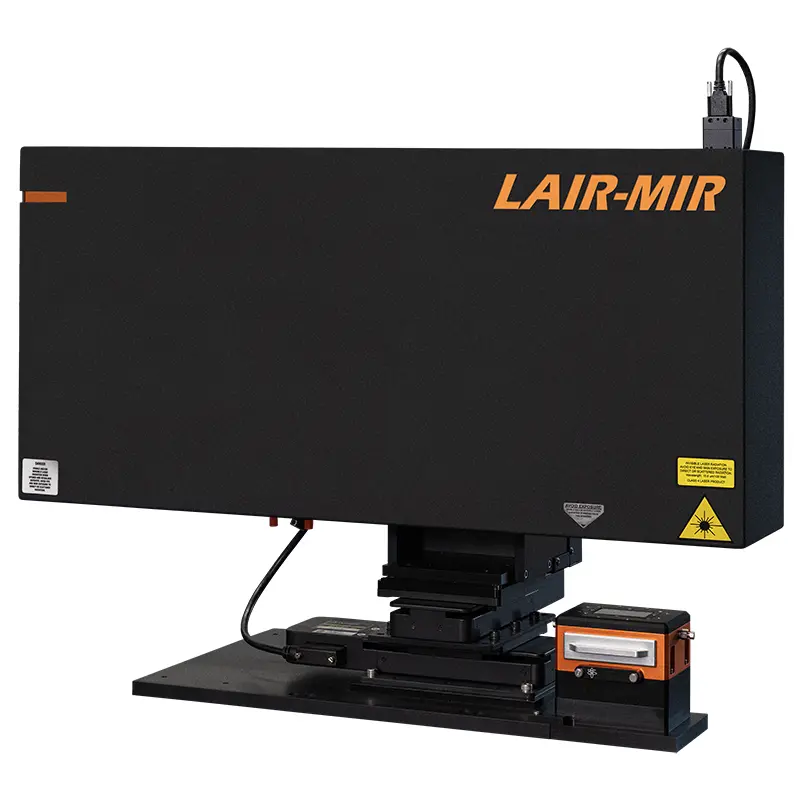

Bobcat LAIR　レーザーアブレーション同位体比分析システム

レーザーアブレーションと同位体比質量分析（LA-IRMS）を組み合わせ、固体試料の同位体組成を高い空間分解能で分析します。IRMSに最適化した設計で、高感度・低バックグラウンドの分析ができ、さまざまな試料に対応します。

小さいセル容積で試料輸送が良くなり、IRMSに合った低ガス流量を実現
リークフリーのローディングドロワー。パック、樹木コア、花粉、顕微鏡スライド用のインサートを用意
主要なIRMS機種に対応
セル内のガス流れを再現性よく保つ低容積設計
CryoCellに対応（試料を約-20℃に冷却し、CO2測定に使用）
UV構成とIR構成を用意

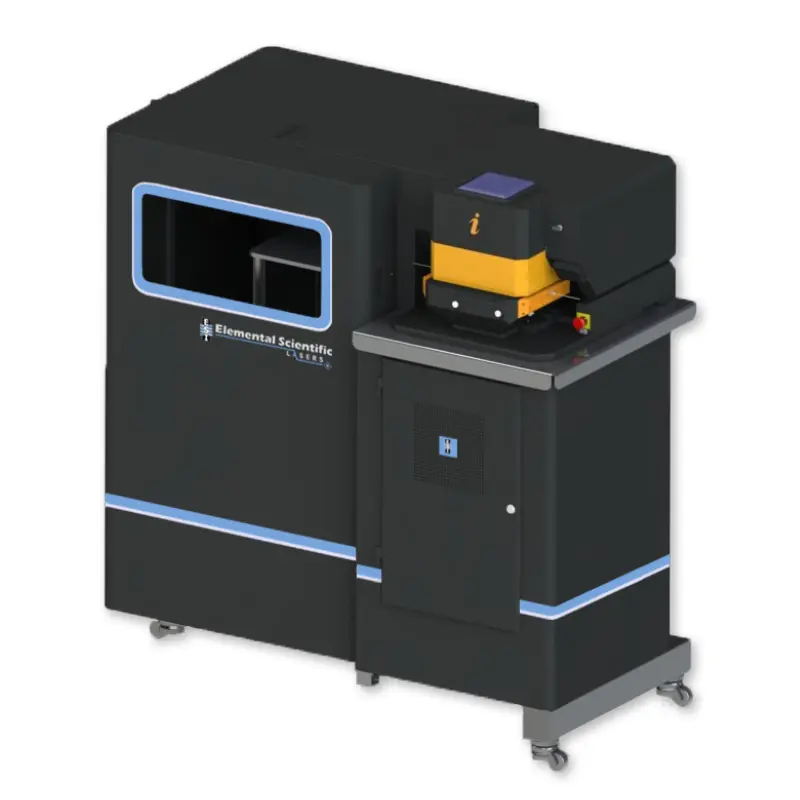

Artifact　大型試料用レーザーアブレーション装置

大きな試料や貴重な試料のために、大型の追加チャンバーを備えたレーザーアブレーション装置です。通常用途向けのTwoVol2またはTwoVol3アブレーションセルも搭載しています。

大型・貴重試料向けの広い第2ワークスペース
メインチャンバーと第2ワークスペースは、レーザービームと映像をソフトウェアで切り替え
オプション：大型・不定形試料向けのSelfSeal技術
クラス1のレーザー安全環境でアブレーション
キャスター付きで、ラボ内で移動可能

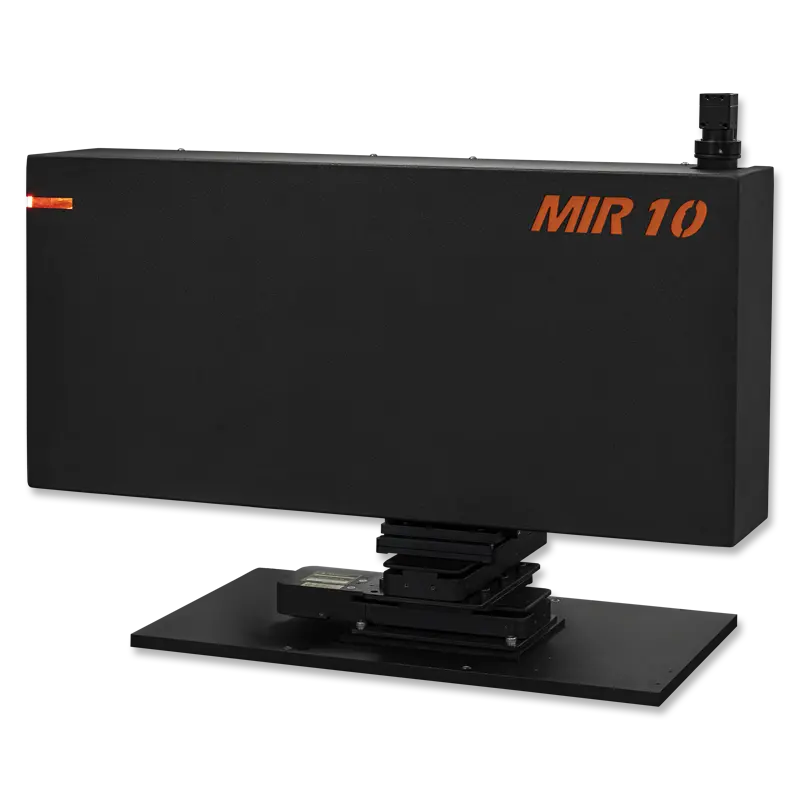

MIR10²　レーザー加熱型希ガス抽出システム

MIR10²は、質量分析用のレーザー加熱型システムです。波長10.6µmの連続発振CO₂レーザーで試料を段階的に加熱し、分析対象を同位体比質量分析計（IRMS）に導入します。代表的な用途は、希ガス質量分析計を使った⁴⁰Ar-³⁹Ar年代測定です。

MIR10の後継機で、30Wまたは55Wのレーザー出力を選択可能
同軸の高分解能顕微鏡で試料を観察
1Wから最大出力まで1,000段階以上で段階加熱
ソフトウェア制御のアイリスで、スポットサイズ約180µm～4.5mm
分解能1µm未満の高精度XYZステージ
ActiveView2ソフトウェアで操作

応用例

地球化学、地質年代測定（炭酸塩を含む）、流体包有物分析
元素分析・同位体比分析、微量元素分析
⁴⁰Ar-³⁹Ar年代測定（MIR102）
炭酸塩の同位体分析（δ13C／δ18O）、古気候・古環境研究（Bobcat LAIR）
食品の産地判別・真正性評価、環境研究、法科学
組織、単一細胞、歯・骨、葉・根の元素イメージング（imageBIO266）
高速地球化学イメージング、海洋科学（imageGEO193）
材料評価、純度試験、バルク分析、故障解析、深さ方向分析
電池、宝石学
考古遺物、美術品、宝飾品、原子力関連試料など大型・貴重試料の分析（Artifact）

研究テーマ別機種選定の目安

研究テーマ・分析目的	候補となる機種
石英、蛍石など削りにくい試料の元素分析・同位体比分析、流体包有物の分析	ESL193HE
幅広い試料の元素分析を、シンプルな卓上型で行いたい	ESL213
熱影響や元素分別を抑えた分析、高繰返しでの高速イメージング	ESLfemto
生体組織、単一細胞、歯・骨、植物の元素イメージング	imageBIO266
地質試料の高速・高分解能イメージング、地質年代測定	imageGEO193
炭酸塩の炭素・酸素同位体比（δ¹³C／δ¹⁸O）の局所測定、食品の産地判別	Bobcat LAIR
考古遺物、美術品、宝飾品など大型・貴重試料の分析	Artifact
⁴⁰Ar-³⁹Ar年代測定、試料の段階加熱による希ガス抽出	MIR10²

※ 代表的な用途による目安です。最適な機種は、対象元素・同位体、試料の形状、お使いの質量分析計などによって変わります。機種選定はお気軽にご相談ください。

対象試料

岩石・鉱物、石英、蛍石、ガラス、セラミックス、金属・合金、プラスチック、粉体、薄膜、生体・植物試料

モデル	レーザー／波長	パルス幅	繰返し周波数	フルエンス／出力	スポットサイズ
ESL193HE	ArFエキシマ 193nm（ComPexPro 102／110）	<20ns	1–20Hz（102）／1–100Hz（110）	>50J/cm²（High Fluenceモード） >13J/cm²（Large Spotモード）	1–160µm 1–300µm
ESL213	Nd:YAG 213nm	—	1–20Hz	25J/cm²（試料面）、パルスエネルギー≥6mJ	4–250µm
ESLfemto	フェムト秒（Pharos 2）標準257nm	—	最大10kHz	>5J/cm²（UV）	—
imageBIO266	固体 266nm	—	1–1000Hz	6J/cm²（試料面）	1–65µm
MIR10²	CO2（Coherent Diamond C-30L／C-55L）10.6µm 連続発振	—	—	30W／55W	180–4,500µm（均一化時）
