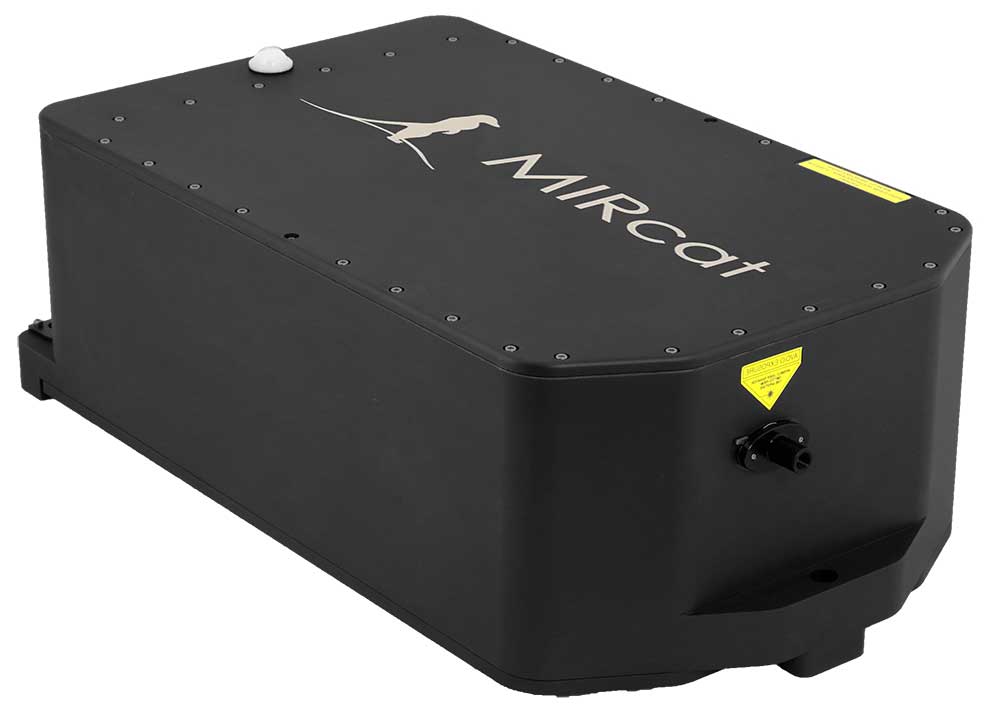

3~13 μm CW&パルス超広帯域チューナブル中赤外レーザー“MIRcat-QT”
1台で最大 ~1000cm-1のチューニング範囲をカバーする CW&パルス中赤外量子カスケードレーザー(QCL)
- CW/パルス発振
- ピーク速度最大30,000 cm-1/s(scan)
- レーザーヘッドに最大4つのレーザーモジュールを自由に組合せて搭載
- 広い波長可変域: 最大1000cm-1(4モジュール)
- 超静音CW:RINは-140dBc/Hz
- TEM00 の高品質ビーム
- 低ビームポインティング
- ファイバーカップリング可能
- 高いスペクトル分解能
- 高輝度&高出力
- 多機能GUIコントロール
MIRcat-QT は1台で中赤外領域の最高 ~1000 cm-1 の可変域をカバーする、非常に広帯域な外部共振型量子カスケードレーザー(QCL)です。コントローラ内蔵の密封レーザーヘッドに、最大4つのユーザー指定のチューナブルレーザーモジュールを組み込んだ一体型完全自動システムで、パルス及び連続波(CW)の両発振モジュールを自由に構成できます。
- スタンドオフ検出
- プロセス管理
- 大気の研究
- ナノスケールイメージング・分光
- 汚染物質・化学物質・生物学的物質の検出
- 燃焼診断
- バイオメディカル診断
- イメージング
- 光音響分光
製品仕様 ※1 | |
---|---|
選択可能波長 | 中心波長:<4μm to >13μm |
発振モード | Pulsed または CW ※2 |
モデル構成 | 1~4 標準/カスタムチューニングモジュールにより構成 |
標準構成 | MIRcat-2400-PX-A (パルス, 6.5-12.4 µm)※3 MIRcat-2400-PX-B (パルス, 5.5-11 µm)※3 MIRcat-2400-PCX-B (CW/パルス, 6-11 µm)※3 |
チューニングモード | λ設定, ステップ & 計測, 連続スキャン |
最高チューニング速度 | ステップモード: 250 ms ステップ-&-時間設定, 任意のλまで スキャンモード: 最高スルーレート >30,000 cm-1/s |
波長確度 | ≤ 1 cm-1 |
平均出力安定性 | < 3 % (1時間) |
空間モード | TEM00 (公称値) |
ビーム拡がり角 | < 4 mrad (全角, 1/e2 強度幅) ※2,5 |
ビームポインティング安定性 | < 2 mrad (ビーム中心の変化)※2 |
スポットサイズ | < 2.5 mm (1/e2 強度半径) ※5 |
偏光 | 直線, 縦偏光, >100:1 |
パルス仕様 | |
ピーク出力 | 最大1 W (モジュールによる) |
エネルギー安定性 | < 3 % (標準偏差) |
線幅 | ≤ 1 cm-1 (FWHM) |
パルス幅 ※6 | 40 to 500 ns, 20-ns 刻み |
繰返し周波数 ※6 | 0.1 kHz to 1 MHz, 0.1-kHz 刻み |
最大デューティサイクル ※6 | 10%(カスタムより最大30%) |
CW仕様 | |
平均出力 | 最大500 mW (モジュールによる) |
線幅 | ≤ 100 MHz (FWHM, 1秒以上, 代表値) ※7 |
他の仕様 | |
トリガー(パルス操作) | 内部/外部, 外部パルス入力 |
トリガー (スキャン) | 外部波長ステップ, スキャン開始 |
外部コントロール接続※8 | USB 2.0, Ethernet 10/100 |
温度範囲 (℃) | 15 to 35 (使用温度) |
湿度範囲 (℃) | 0 – 80% RH, 結露なし |
冷却 | パッシブ空冷 (パルス、最高デューティサイクル 5%) 水冷 (CW or デューティサイクル >5%) |
電力要件 | ≤ 2A, 90~264 VAC, 47~63 Hz, 単相 |
寸法 (LxWxH) | ヘッド: 17.9 x 9.8 x 6.3 in. (45.5 x 24.9 x 16 cm) |
*1 仕様は予告なく変更になる場合がございます。なお仕様値は、ウォームアップ時間10分後、メーカー推奨の駆動電流、チューニング曲線のピークでの値です。
*2 チップによって異なります。CW発振には、CW発振可能なチップが必要です。ご注文時に仕様を決定致します。
*3 典型的な仕様の場合。詳しい仕様につきましては、お問合せください。
*4 最速の内部変調スイッチングスピードには、水冷が必要です。お問合せください。
*5 4μmでの測定値; 波長によって異なります。お問合せください。
*6 一部のチップは最大パルス幅 10μs、最大繰返し周波数 3MHz、最大デューティーサイクル 30% までサポートできます。お問合せください。
*7 シングル縦モード発振時
*8 Windows® 7, 8.1 & 10 での GUI 互換。他のOSについてはお問合せください。
