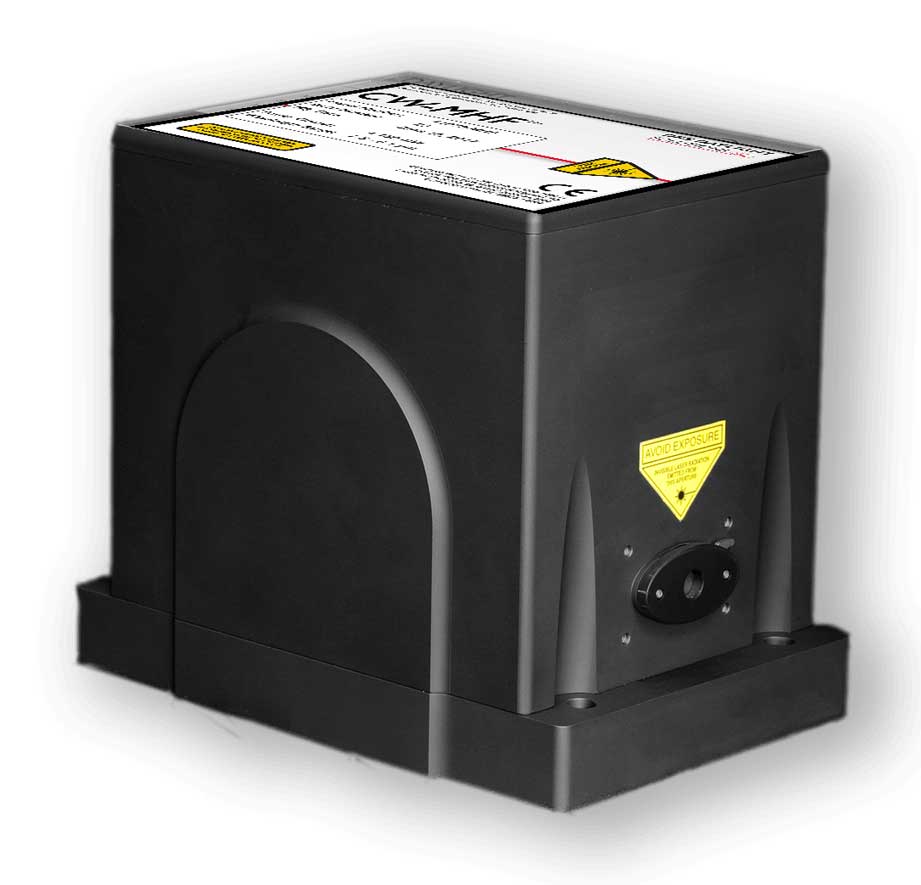

4~11 μm モードホップフリーチューニング CW中赤外レーザー“CW-MHF”

DRS Daylight Solutions

中赤外領域をモードホップフリーチューニングできる高安定性外部共振型量子カスケードレーザー(QCL)

中赤外領域をモードホップフリーチューニングできる高安定性外部共振型量子カスケードレーザー(QCL)
  • 中赤外光 4~11μm
  • 広帯域モードホップフリーチューニング:>30cm-1以上
  • 高いCW出力パワー: >70mW(代表値)
  • 高精度
  • 狭線幅(FWHM): <5 MHz (100 ms), <10 MHz (1s)
  • ±0.5 cm-1(±15 GHz)の波長確度、双方向
  • TEM00の高ビーム品質、高いビーム位置安定性
  • 高SN比分光にも使用可能な超静音(標準的な RIN 最小値 -140 dBc/Hz)
  • PZT変調またはカレント変調

Daylight Solutions 社のCW-MHFシリーズは、有限要素解析(FEA)を元に設計された振動と音響ノイズに強い次世代モードホップフリー(MHF)レーザーです。従来のシリーズに比べ、より狭線幅(積算時間1秒で10 MHz 未満)になり、さらに変調機能が新たに搭載された、分光・センサ開発に最適な高分解能ツールです。



高い実績を誇る外部共振構造により、中赤外領域を連続的にチューニングできます。また狭線幅と優れた波長コントロール機能により、サーベイスキャンもショートスキャンも高い分解能で実行できます。波長変調は、ピエゾ素子(PZT)による低バンド幅(DC to 350 Hz)変調と、カレント変調による高バンド幅(200 Hz to 1 MHz)変調の2種類があります。

  • 基礎科学: 高分解能分光、回転・振動分光、キャビティリングダウン分光、光音響分光(PAS)気相分光
  • 環境モニタリング
  • フェンスラインモニタ
  • 燃焼診断
  • 化学物質検知
  • プロセス管理
  • 呼気中のバイオマーカーの検出
  • 化学物質・生物学的物質のセンシング
  • IRセンサの開発
製品仕様※1
発振モード CW, モードホップフリー (CW-MHF) + 拡張CW※2チューニング※3
中心波長 < 4 to > 11 μm
光学パラメータ
波長可変域 >30-100cm-1, 代表値60cm-1※4
平均出力 >70 mW (チューニング曲線のピークでの値、代表値)※4
出力安定性 <1% rms (5分以上)
線幅 <5 MHz (100 ms以上), <10 MHz (1s以上)
ビーム拡がり角 <4 mrad (全角、1/e2 強度)※5
偏光 リニア, 縦偏光, >100:1
ビーム位置安定性 <1 mrad, 100 cm-1 チューニング当り
ビームウェスト <2.5 mm (1/e2 強度直径)
ビームウェストの位置 出射口より 30-50 cm (代表値)
ビーム品質 TEM00 (公称値)
電気的パラメータ
スキャン プログラム可能な単方向/双方向サーベイスキャン, 開始, 停止, ステップ, 一時停止, 自動/手動スキャン
外部インタフェース USB 2.0, Ethernet 10/100
カレント変調 >0.02 cm-1, 200 Hz to 500 kHz; 1 MHz バンド幅
ピエゾ変調 公称中心波長 (cm-1) の> 0.05%(100 Hz, 350 Hz バンド幅)※6
機械的パラメータ
全範囲チューニング速度 30cm-1 スキャンに対して<3 s
表示精度 ±0.5 cm-1 双方向
冷却要求仕様 水冷
環境温度 15 – 30℃
ヘッド寸法 (L x W x H) 6.75 × 4.40 × 5.73 インチ/ 17.2 x 11.1 x 14.6 cm

*1 仕様は予告なく変更になる場合がございます。なお仕様値は、ウォームアップ時間5分後、典型的なラボ環境下で、チューニング曲線のピークでの値です。
*2 レーザーはCW発振のみで、パルス発振は提供しておりません。
*3 拡張領域ではチューニング時にモードホップが起こる場合がございます。
*4 選択した中心波長によって異なります。お問い合わせください。
*5 4μmでの測定値; 波長によって異なります。お問い合わせください。
*6 例:6μm(1667 cm-1)にて0.05%×1667=0.8 cm-1。メーカー認定のPZTドライバが必要となります。お問合せください。
