PCB プリント基板が正常に機能するための重要な銅回路、パッド、バンプ、レジスト開口部、レーザーグルービングの測定・特性評価が可能。分析ソフトウェアを最適化しました。

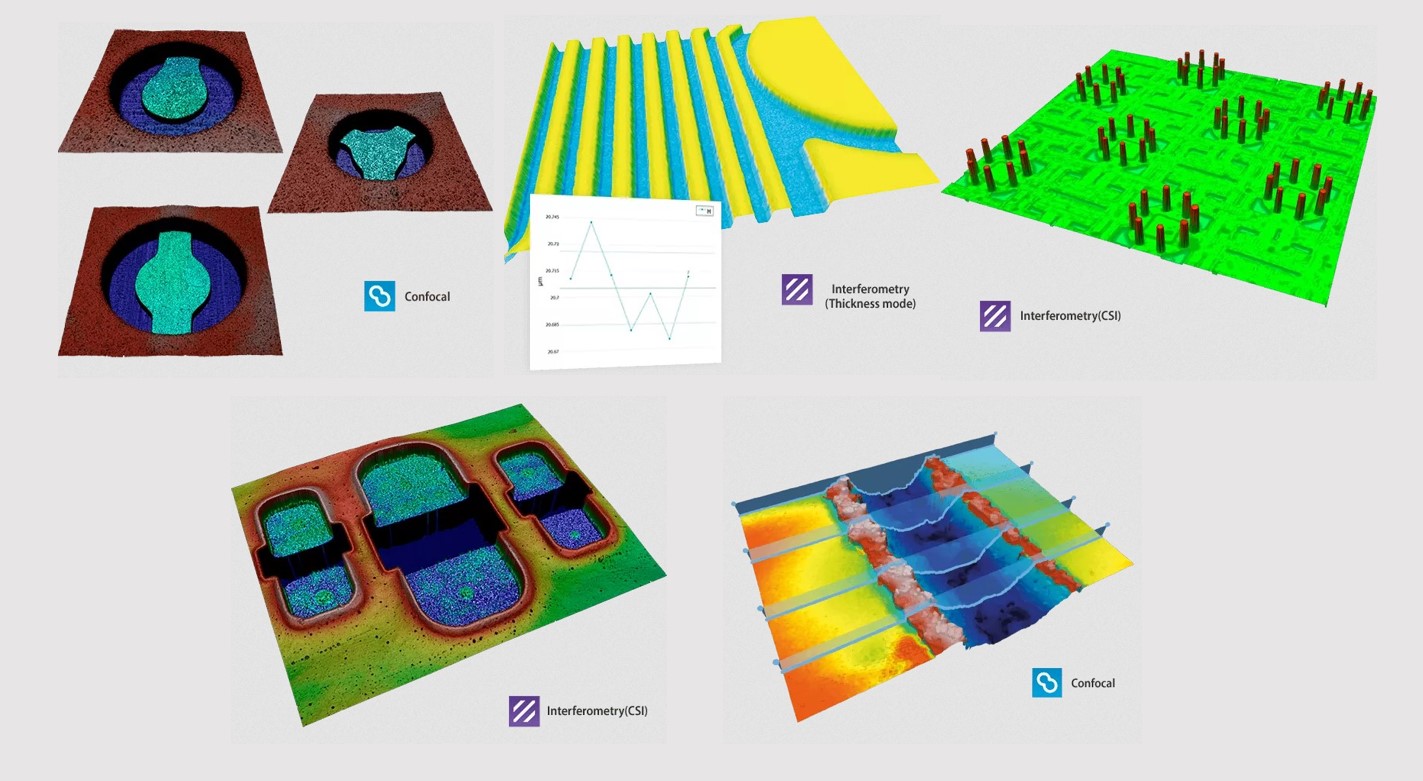

PCB プリント基板の3D検査、銅回路、パッド、バンプ、レーザーグルービングの測定・特性評価用にソフトウェアを最適化

PCBのパッド部分の測定

PCBのパッドの測定PCBのパッドの一般的な配置を基に、Sensofarは個々のパッド、任意のパターンを認識するため特別なプラグインを開発しました。

SensoPRO PadsプライグインSensoPRO Pads(パッド)プラグインはPCB上の個別のパッド、またはパターン状のパッド構造の解析に使用いただけます。


ドライフィルム下の銅線の厚さの測定

ドライフィルム下の銅線測定光干渉共焦点による膜厚測定モードは、本用途において役立ちます。フィルム層を通した測定で、両方の方式を使用し、どちらの結果がより適しているかを確認することができます。また、フィルム層が測定の高さに影響する場合、結果を検証し、修正することも可能です。

SensoPRO_FTraceプラグインSensoPRO F trace(トレース)プラグインは、異なる方向を向いたト配線を自動的に検出します。SensoPROのすべてのプラグインは、各パラメータの値を統計的に確認することができます。

バンプの特性評価

バンプ特性評価バンプは基板に実装されるチップのピンに対してPCB側での導体部分です。位置、高さ、直径によって、バンプとピンの接合が決定づけられます。

SensoPRObumpsプラグインSensoPRO Bumps(突起)プラグインは、最大で14,500個のバンプを分析することができます。

ソルダーレジスト 接続用の基板開口部の測定

ソルダーレジスト開口部ソルダーレジスト層は、通常はプリント基板(PCB)に保護層として塗布されています。接続用の開口部には、複数の接点が存在する場合があります。SensoPRO Solder mask(ソルダーマスク)プラグインはさまざまな構成を簡単に認識し、重要なパラメータの分析が可能です。

SensoPRO Solder mask(ソルダーマスク)プラグインはソルダーレジストの状態を解析できます。

レーザーグルービングの溝の測定

レーザーグルービングレーザー切削であるレーザーグルービングは、半導体分野での主要な前工程の一つです。PCBの場合、特性(バーブや 深さなど)を決定するバイアスや 通信チャネルを生成するために使用されます。

SensoPROGrooveprofileSensoPRO Groove profile(溝プロファイル)プラグインはレーザー加工により生成された様々な構造の解析ために開発されました。
