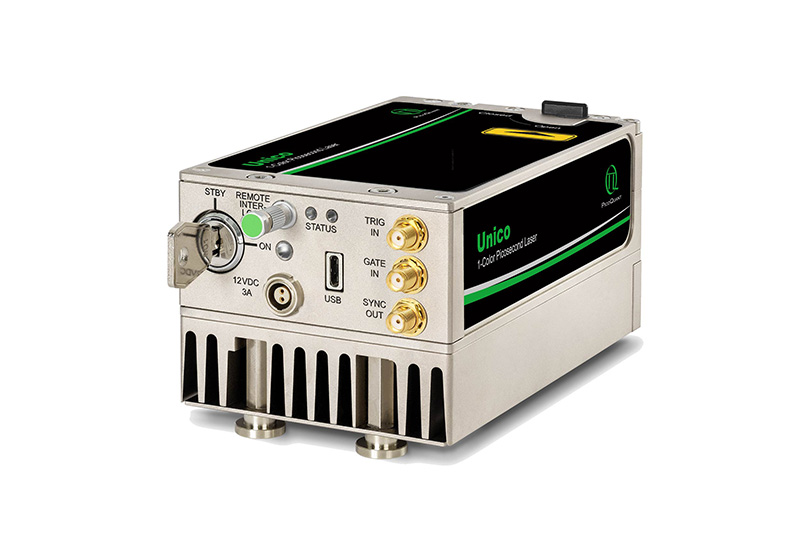

ゲインスイッチピコ秒レーザー 単色 Unico

PicoQuant

新商品

単色ピコ秒利得スイッチングレーザー。光ファイバー結合効率40%の高効率を実現(450nm、488 nm、515 nm、640 nm)。ピコ秒、ナノ秒、CW、高速スイッチングCWに対応。完全コンピュータ制御でコンパクトかつお手頃な価格のレーザーです。

単色ピコ秒ゲインスイッチレーザー Unicoの特長

ライフサイエンス材料科学分野の厳しい要求を満たすために設計された、コンパクトでスタンドアローンな最先端ゲインスイッチド・ピコ秒レーザーです。Unico レーザーシステムは、ピコ秒領域の正確で高品質なパルスを供給するように設計されており、時間分解蛍光分光法およびイメージングに理想的なツールとなっています。またUnico レーザーは、コンパクトで自己完結型に設計されており、最小限の設置面積で様々な実験用のセットアップに簡単に組み込むことができます。レーザーは単一の安定した波長を出力し、特定のアプリケーションのニーズに対して一貫した性能と高い信頼性を保証します。 450nm、488nm、515nm、640nmの4つの重要な波長から選択できます。ライフサイエンスや材料科学、幅広いアプリケーションに不可欠な波長を揃えています。

ライフサイエンス

PicoQuant_unico_life_science__small ライフサイエンス
蛍光分光法、共焦点顕微鏡法、蛍光寿命測定、拡散測定、その他のイメージング技術にレーザーを活用し、生物学的サンプルを高い時間分解能と空間分解能で研究することができます。

材料科学

PicoQuant_unico_materials_science__small 材料科学
ラマン分光や時間分解フォトルミネッセンス研究を含む詳細な材料特性評価を行い、様々な材料の特性や挙動を調査が可能。半導体の検査・診断にも使用いただけます。

時間分解分光とイメージング

PicoQuant_unico-time-resolved-spectroscopy__small 時間分解分光
正確な時間分解測定を実現し、生体試料と物質試料の両方における高速プロセスや過渡現象を研究できます。

アプリケーション事例リンク(外部英文ページへ遷移します。)

波長

グラフをクリックすると画像が大きくなります。

波長 (± 6) [nm]パルス幅1
(FWHM) [ps]
平均出力
狭パルス[mW]
平均出力
広パルス3 [mW]
最大CW出力 [mW]代表的波形代表的出力 スペクトル
狭パルス広パルス狭パルス広パルスCW

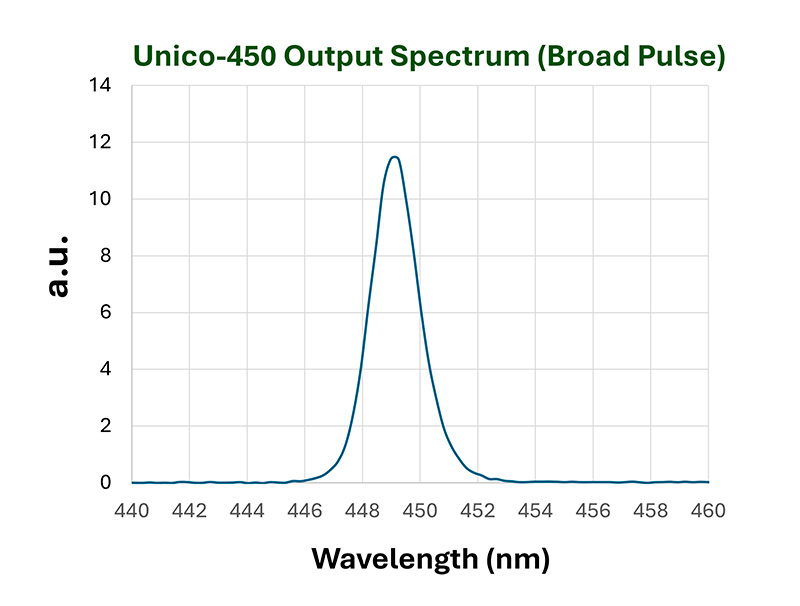

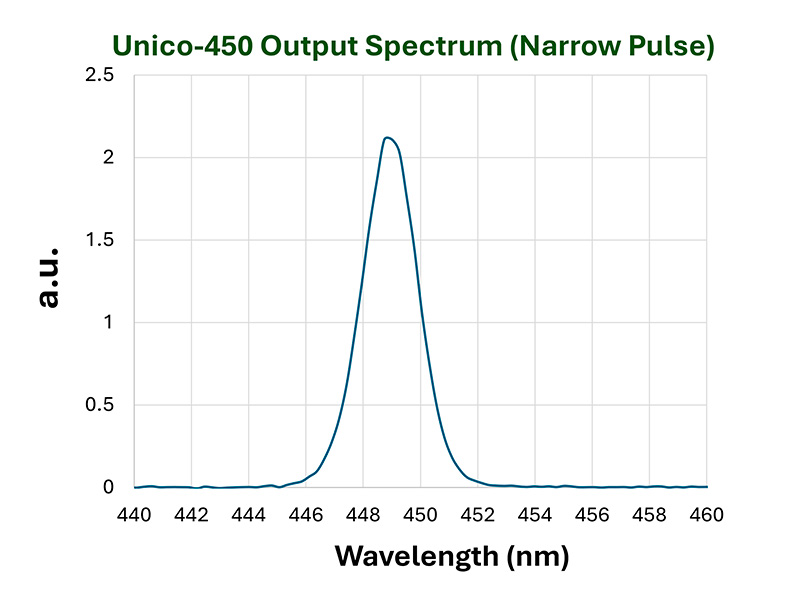

45080 ± 1531050PicoQuant_narrow-pulse-450 20241004PicoQuant_PicoQuant_broad-pulse-450 2024100420241004PicoQuant_spectrum-narrow-pulse-450 20241004PicoQuant_spectrum-broad-pulse-450 20241004PicoQuant_spectrum-cw-450 20241004

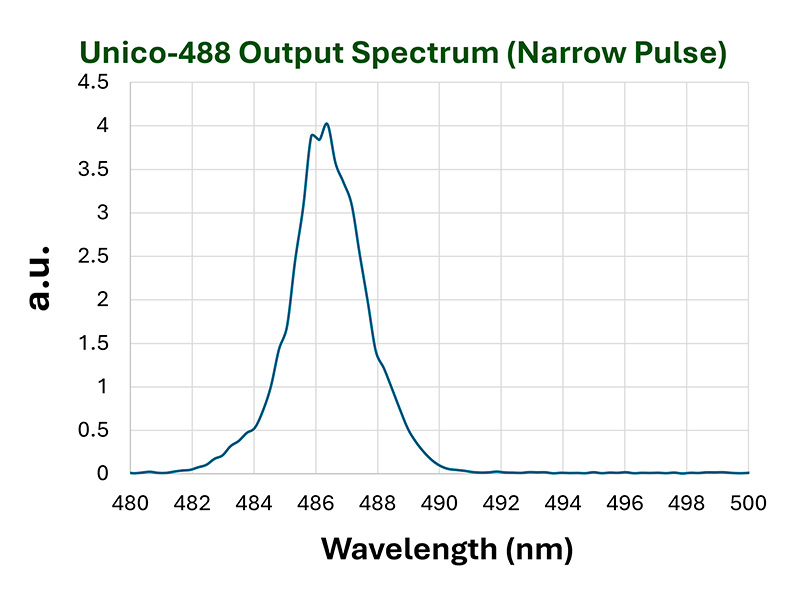

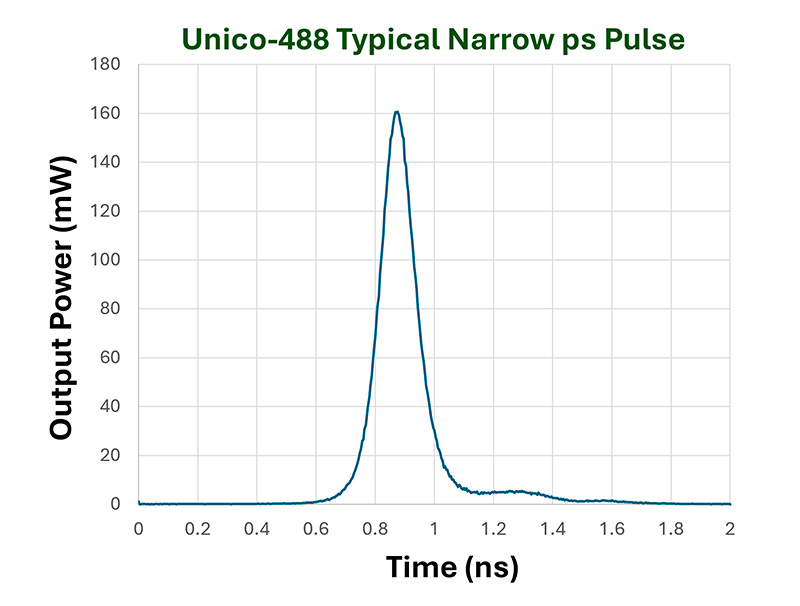

488110 ± 2031050PicoQuant_narrow-pulse-488 20241004PicoQuant_broad-pulse-488 20241004PicoQuant_spectrum-narrow-pulse-488 20241004PicoQuant_spectrum-broad-pulse-488 20241004PicoQuant_spectrum-cw-488 20241004

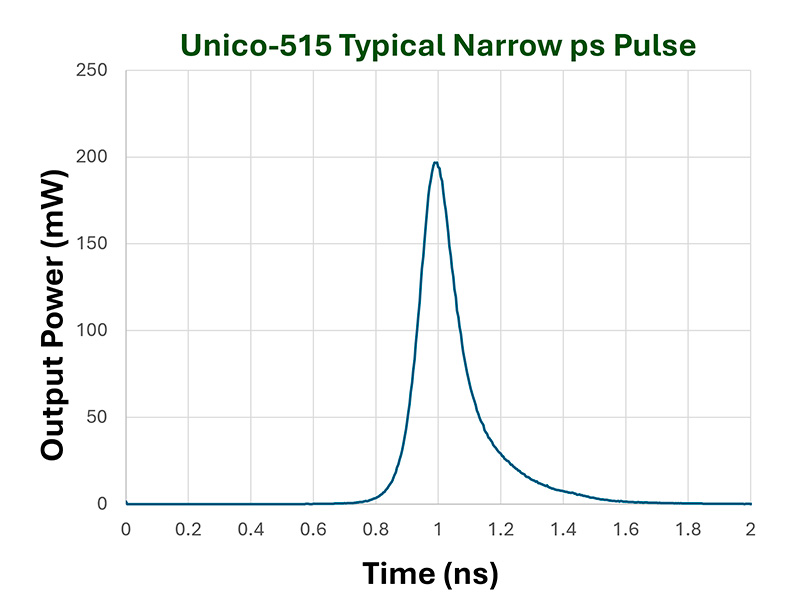

515130 ± 3031050PicoQuant_narrow-pulse-515 20241004PicoQuant_broad-pulse-515 20241004PicoQuant_spectrum-narrow-pulse-515 20241004PicoQuant_spectrum-broad-pulse-515 20241004PicoQuant_spectrum-cw-515 20241004

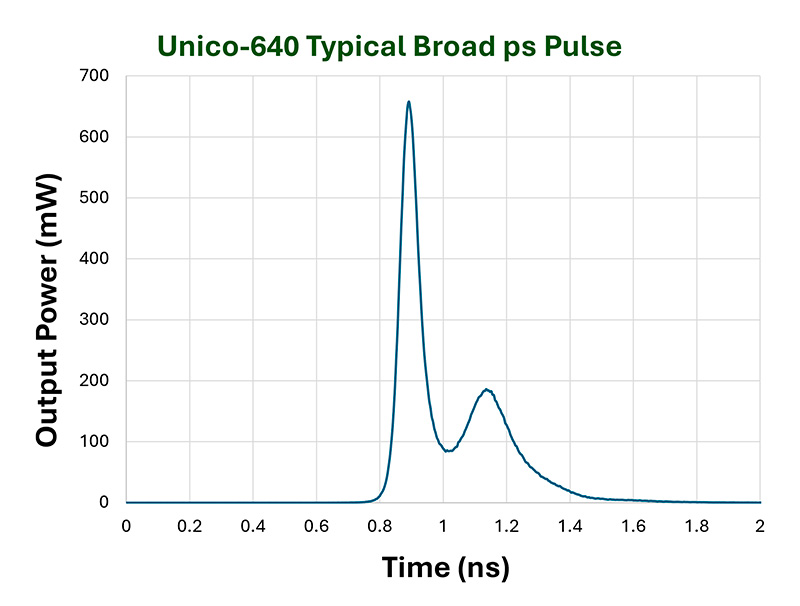

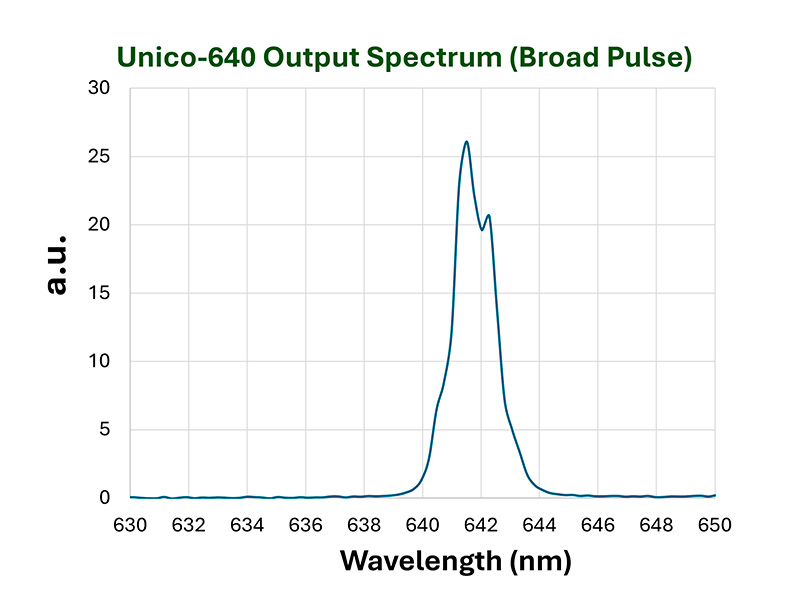

64080 ± 1531050PicoQuant_narrow-pulse-640 20241004PicoQuant_broad-pulse-640 20241004PicoQuant_spectrum-narrow-pulse-640 20241004PicoQuant_spectrum-broad-pulse-640 20241004PicoQuant_spectrum-cw-640 20241004

1.狭パルスモードでの最短パルス幅。パルスは30ps検出IRFでデコンボリューションされます。より短いパルス幅はご要望により対応可能です。
2.狭パルスモード設定、最大繰り返し周波数での最大平均出力です。
3.広パルスモード設定、最大繰り返し周波数での最大平均出力です。最大強度設定時には500ps FWHMまでパルス幅を広げることが可能です。



一般仕様

光学出力
出力安定性(8時間以内)< 1% (rms)
出力とパルス形の安定化へのフォームアップ時間< 2 min
光学的立上り/立下り時間(ゲーティング)< 3 ns
ビーム円形度0.5 … 1.0
トランスバーサル・モードM≤ 1.4
平均ビーム寸法 10.8 ± 0.30 mm
偏光リニア、垂直
偏光消光比 (PER)> 1:10 (> 10 dB)
ファイバーカップリング効率 (シングルモード PM ファイバー)> 40 %
操作
内部
内部繰り返し周波数1 kHz to 999 kHz (ステップサイズ 1 kHz)、1 MHz to 200 MHz (ステップサイズ 1 MHz)
外部
外部範囲0 Hz to 200 MHz
外部トリガーレベル– 1 V … +5 V ( 50 Ω)
タイミングジッター< 12 ps (rms)
トリガー出力NIM
ON タイムゲート調整可能 < 10 ns から 1 msまで
OFF タイムゲート (ONタイムゲートの要素として)調整可能 1 から 255 まで
温度範囲15 – 35 °C
湿度範囲< 80 % (結露なきこと)
最大消費電力< 30 W
寸法
寸法 (W X H X L) mm75 x 83 x 140 mm
重量約1 kg
インターフェイス
PCインターフェイスUSB 2.0
コネクターUSB-C
OSWindows 10 及び 11

1. レーザー開口部から1mの距離で測定



※仕様および外観は予告なく変更することがあります。
