フォトンカウンティング検出器(光子計数検出器)

PicoQuant

光子計数検出器としてPMT(光電子増倍管)、HPD(ハイブリット光電子増倍管)、SPAD(単一光子アバランシェダイオード)にてフォトンカウンティングが可能です。紫外から近赤外の範囲をカバー。

フォトンカウンティング検出器においては、UV と NIR の間のさまざまなスペクトル範囲をカバーする、光電子増倍管 (PMT)、ハイブリッド光電子増倍管 (HPD)、および単一光子アバランシェ ダイオード (SPAD) が使用可能です。 すべての検出器は、モデルと動作条件に応じて、ピコ秒範囲のタイミング分解能を備えています。
次の表は、主要なパラメーターに関する大まかな概要を示しています。


PMA シリーズPMA ハイブリット シリーズPDM シリーズ
タイミング分解能 (FWHM)<180 ps<50 ps ~ <160 ps<50 ps ~ <250 ps
最大検出効率40% (400 nmにて)45% (500 nmにて)49% (550 nmにて)
スペクトル範囲185 nm ~ 920 nm220 nm ~ 890 nm400 nm ~ 1100 nm
動作エリアサイズ8 mm3, 5 , 6 mm20, 50 , 100 µm

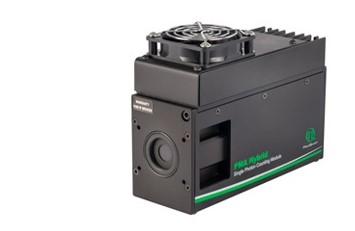

PMA ハイブリットシリーズ ハイブリット光電子増倍管検出器アセンブリ

  • タイミング分解能 最小 < 50 ps (FWHM, カソード依存 )
  • 検出効率 最大 45 % (カソード依存 )
  • 動作エリア 最大 6 mm
  • 無視できるほどのアフターパルス

PMA Hybrid 詳細ページ



PMA シリーズ 光電子増倍管検出器アセンブリ

  • タイミング分解能 < 180 ps (FWHM)
  • 量子効率 最大40% ( カソード依存 )
  • スペクトル範囲 185 nm ~ 920 nm 可能
  • オプション:熱電クーラー

PMA シリーズ詳細ページ



冷却単一光子検出器アレイ PDA-23

https://www.japanlaser.co.jp/wp-content/uploads/2023/09/pda-23_cooled_single_photon_detector_array__small.jpgnew!

  • 23個の単一光子アバランシェ・ダイオードを
    高密度に搭載したペルチェ冷却アレイ検出器
  • 大きな有効フィルファクタ―
  • 高い光子検出効率
  • 低ジッタ
  • 低ダークカウントレート

PDA-23 詳細ページ
