PIV CWレーザー(流れの可視化レーザー)“DPSS Green and Red Laser”

Oxford Lasers,日本レーザー

流れの可視化光源に適した非常にコンパクトな筐体のレーザー

流れの可視化に適したコンパクトな筐体のシート・レーザー光源
  • 冷却水が不要な完全空冷式
  • 通常の100VAC 電源で駆動
  • 流体の可視化やPIV計測用にシート光学系が標準セット
  • 簡単操作&運用管理
  • 流れの可視化用光源(観察)やPIV計測用に最適

PIV 可視化 専門サイト

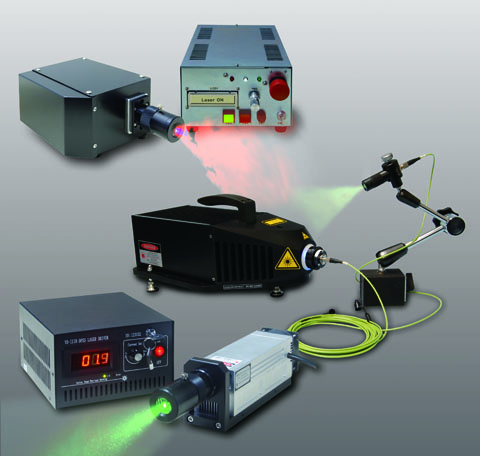

DPSS Green Laser とRed Laser は、流体の流れ場を可視化するのに適するコンパクトな筐体のレーザーです。冷却水が不要な完全空冷式かつ通常の100VAC 電源で駆動します。
これは大量の冷却水と大電力を消費していたアルゴンレーザーより、ランニングコストが格段と低くなる事を意味します。また設置にさいしても特別な設備を必要としない事と、軽量コンパクトな筐体のおかげで、どこにでも持ち運んで利用する事が可能です。

標準装備として可視化光源やPIV計測用にグリーンは100mW~1.5Wのモデルにはダイレクト・シート光学系、3W, 5W, 8Wモデルにはファイバーシート光学系がセットされ、レッドにはダイレクト光学系がセットされています。容易な操作と運用管理は、流れの可視化を容易とする、光源(観察)やPIV計測用に最適です。

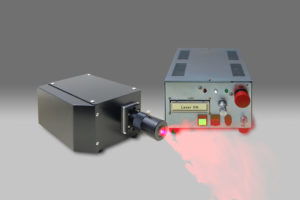

DPRLu 5W(PIV 可視化光源 シートレーザー)

DPRLu-5W(PIV 可視化光源 シートレーザー)

コンパクトな筐体で完全空冷式の赤色シートレーザーです。通常の100VAC 電源で駆動し、消費電力も1Aと非常に少なく設計されています。小型で低消費電力であるため、車載実験等のバッテリー環境でも動作させる事が可能です。

出力は電源の調整ダイヤルで任意に可変する事ができます。小型ヘッドにダイレクト・シート光学系が付属していますので、取り扱い、設置とも簡単に行えます。扱いやすく適度な出力は可視化光源、PIV撮影の光源として最適です。

640nmの赤色レーザーは一般的な可視化に使用されている532nm緑色レーザーに比べ、トレーサー粒子の反射率が均一になります。これはムラのあるトレーサーの分布でも均一な撮影が可能となります。また表面反射が少ないため、ハレーションが発生しにくく、境界層の可視化やPIVに最適です。
比較的中規模から大きな流れの可視化光源として最適です。

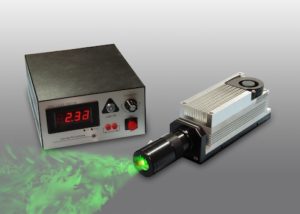

DPGL 100mW, 150mW, 200mW(PIV 可視化光源 シートレーザー)

手のひらにのるほどコンパクトなヘッドが特徴の完全空冷式のシート・レーザーです。通常の100VAC 電源で駆動し、消費電力も1A以下と非常に少なく設計されています。小型で低消費電力であるため、車載実験等のバッテリー環境でも動作させる事が可能です。取扱いが容易な可視化光源、PIV光源として最適です。

出力は電源の調整ダイヤルで任意に可変する事ができます。小型ヘッドにダイレクト・シート光学系が付属していますので、取り扱い、設置とも簡単に行えます。

小さな範囲、または流速の遅い流れの可視化にご利用ください。

DPGL 400mW, 600mW, 800mW(PIV 可視化光源 シートレーザー)

とてもコンパクトな筐体で完全空冷式のシートレーザーです。通常の100VAC 電源で駆動し、消費電力も1Aと非常に少なく設計されています。小型で低消費電力であるため、車載実験等のバッテリー環境でも動作させる事が可能です。

出力は電源の調整ダイヤルで任意に可変する事ができます。小型ヘッドにダイレクト・シート光学系が付属していますので、取り扱い、設置とも簡単に行えます。扱いやすく適度な出力は可視化光源、PIV撮影の光源として最適です。

比較的中規模の流れの可視化光源として最適です。

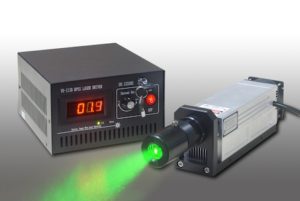

DPGL 1W, 1.5W, 2W(PIV 可視化光源 シートレーザー)

長さ25cm程度と小さな筐体で完全空冷式のシートレーザー光源です。通常の100VAC 電源で駆動し、消費電力も1Aと非常に少なく設計されています。小型で低消費電力であるため、車載実験等のバッテリー環境でも動作させる事が可能です。

出力は電源の調整ダイヤルで任意に可変する事ができます。小型ヘッドにダイレクト・シート光学系が付属していますので、取り扱い、設置とも簡単に行えます。扱いやすく適度な出力は可視化光源、PIV撮影の光源として最適です。

比較的中規模の流れの可視化光源として最適です。

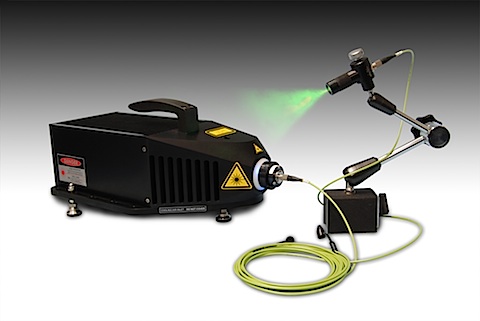

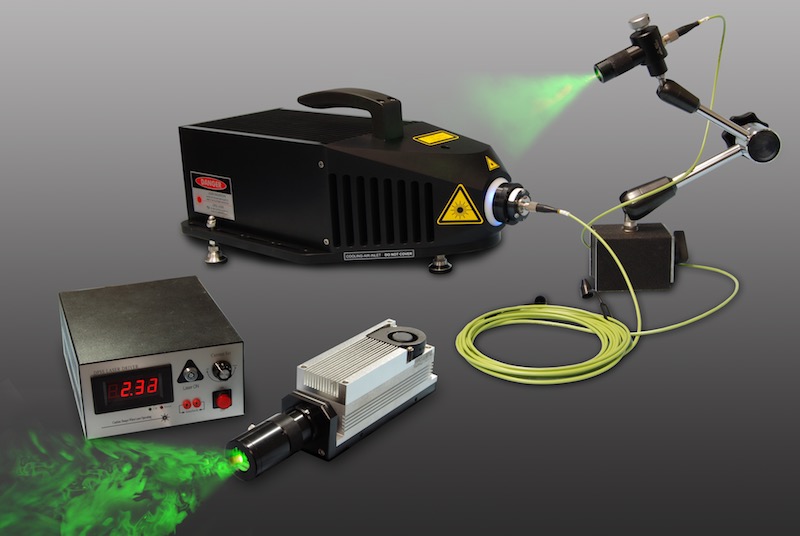

DPGLシリーズ 3W, 5W, 8W(PIV 可視化光源 シートレーザー)

完全空冷式の最新式LD 励起Nd:YAG(YVO4) レーザーは、AC100V コンセントで動作しながら、最大8W の連続光を得る事ができます。

レーザーヘッドには、直接取り付けられる専用の光ファイバー式シート光学系も付属します。電源のボタン操作で高輝度な可視化照明を行うことが出来ます。高速現象の撮影を行うハイスピードカメラとの組み合わせの可視化に威力を発揮します。またハイスピードカメラを利用したPIVの光源としても最適です。

このモデルは、パルス信号に合わせて発光するパルス動作機能もあり、簡易的なパルスレーザーとしてもご利用いただけます。不連続発光が可能なので、フレーム・ストラドリングPIV撮影にも対応します。

大きな風洞や流速の速い流れの可視化、PIVに最適です。

DPGL 100mW, 150mW, 200mW(PIV 可視化光源 シートレーザー)

DPGL 100mW, 150mW, 200mW(PIV 可視化光源 シートレーザー)

手のひらにのるほどコンパクトなヘッドで完全空冷式です。通常の100VAC 電源で駆動し、消費電力も1A以下と非常に少なく設計されています。小型で低消費電力であるため、車載実験等のバッテリー環境でも動作させる事が可能です。取扱いが容易な可視化光源、PIV光源として最適です。

出力は電源の調整ダイヤルで任意に可変する事ができます。小型ヘッドにダイレクト・シート光学系が付属していますので、取り扱い、設置とも簡単に行えます。

小さな範囲、または流速の遅い流れの可視化にご利用ください。

モデル DPRLu 5W DPGL 100mW,
150mW, 200mW
DPGL 400mW,
600mW, 800mW
DPGL 1W, 1.5W, 2W DPGL 3W, 5W, 8W
波長 640 nm 532 nm 532 nm 532 nm 532 nm
発光モード CW(連続発光)/
疑似パルス発光)
CW(連続発光) CW(連続発光) /
疑似パルス発光)
CW(連続発光) /
疑似パルス発光)
CW(連続発光)/
パルス発光
出力 5 W 100 mW, 150 mW, 200 mW 400 mW, 600mW, 800mW 1 W, 1.5 W, 2 W 3 W, 5 W, 8 W
冷却 空冷 空冷 空冷 空冷 空冷
動作電圧 100 V/ 1 A 100 V/ 1 A 100 V/ 1 A 100 V/ 1 A 100 V /1A
光学系 ダイレクト・シート光学系 ファイバー・シート光学系
