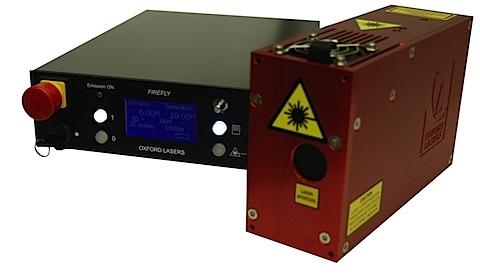

PIV 非コヒーレント・マルチ・パルス・レーザー“FireFly300W”

Oxford Lasers

境界層や壁面流、噴霧の可視化 / PIVに適した非コリーレント光特性のレーザーです。鏡面やメタルの反射が低く、金属面などの照明に最適です。
最大50 kHzの繰り返しが出来るパルス発振により、ハイスピードカメラの撮影コマ数に関係なく一定の明るさで撮影が可能です。

メンテナンスフリー PIV実験専用 50 kHz パルス光源
防水、防塵性能
  • 適合カメラ:白黒カメラ, ハイスピードカメラ, PIV カメラ
  • 波長:近赤外
  • 最大エネルギー:0.3mJ@10kHz
  • 最大出力:5 W
  • 最小発光時間:250 ns
  • 最大繰返し:50 kHz (5万コマ/秒対応)
  • 同期発振数:1 〜 10(1信号に対しての発生パルス数)
  • 動作電圧:100 V

弊社では流れの可視化用に光源、測定装置を取り扱っております。
PIV 可視化 専門サイト

FireFly 300W Laser は、境界層や壁面流、噴霧の可視化に適した光特性のレーザーです。鏡面やメタルの反射が低く、金属面などの照明に最適です。

最大で50kHzのパルス発光ができ、ハイスピードカメラでスローモーション撮影にも適した可視化レーザーです。シート光およびフラット光の選択ができますので、PIVやシャドーイメージ撮影など多様な用途にご利用いただけます。

FireFlyを使用する事でスペックルパターンに悩まされるマクロ撮影で、鮮明な撮影が可能になります。

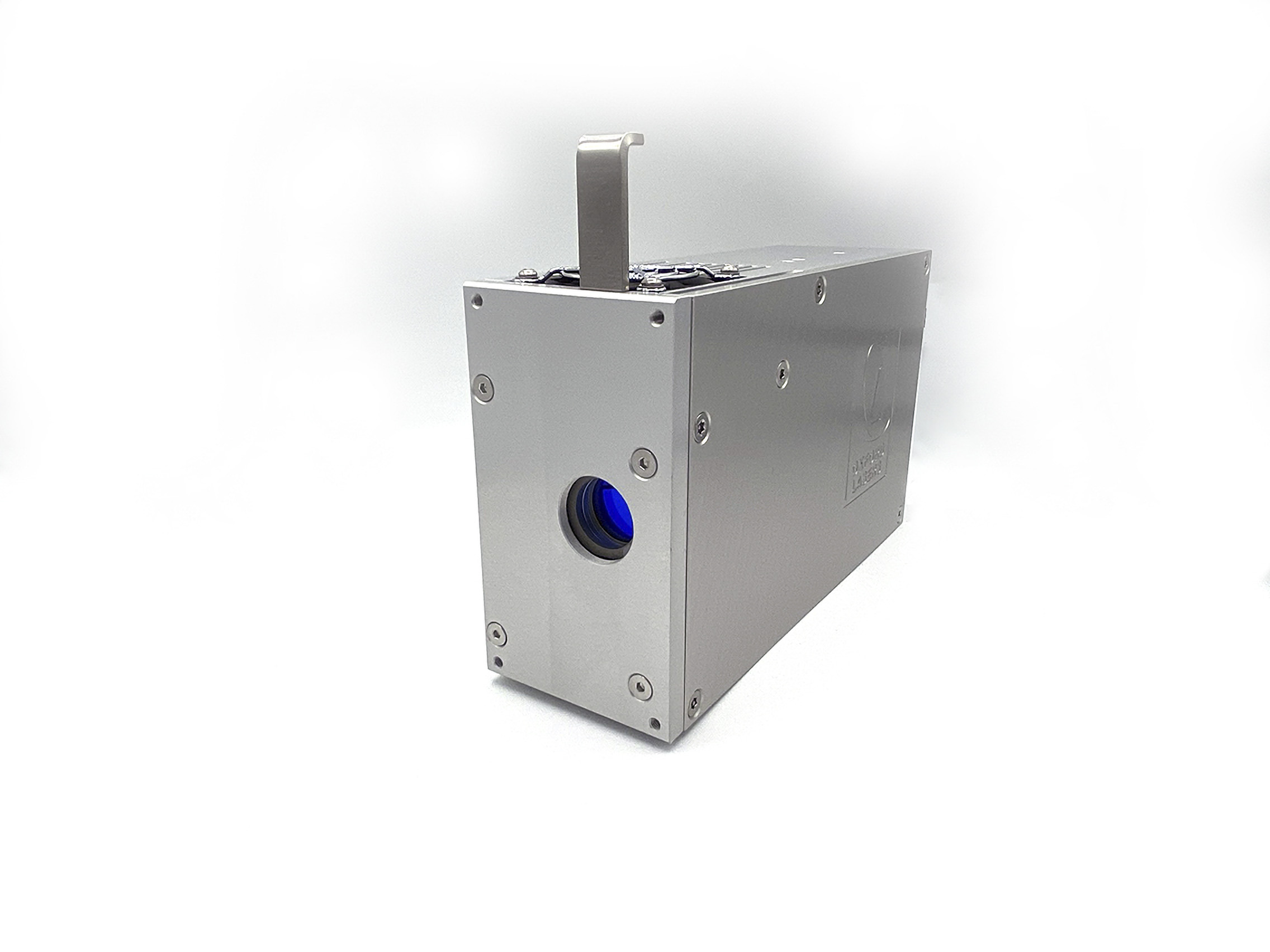

お弁当箱程度の小型ヘッドで空冷のため、取り扱いが容易なのも特徴の一つです。外部トリガー、内部クロック・トリガー出力、ディレージェネレーターを内蔵していますので、ほぼ全てのカメラ(ハイスピード・カメラを含む)と組み合せで可視化を行うことができます。

  • 最大5万コマ/秒 撮影
  • 時系列 PIV  / ストラドリングPIV
  • 溶接の可視化
  • 時系列 PIV (粒子イメージ流速計測法)
モデル FireFly 300W
波長 近赤外
エネルギー 0.3mJ@10kHz
制御 / ディレー回路 内蔵
繰り返し周波数 〜50 kHz ( 5万コマ/秒 対応 )
最小パルス幅 250 ns
ビーム形状 シート状
パルス数 1 〜 10
(1回の同期信号に対して発振するパルス数)
動作温度 [℃] 15 – 30 ℃
電源仕様 100-240 VAC, 50-60 Hz,ユニバーサル端子
シート光学系 ダイレクト
レーザーヘッド部 環境規格 防水:IP 67 specification (防水,防塵)
冷却 空冷
適合カメラ 白黒 高速度 ビデオ・カメラ / ダブルキャプチャーPIVカメラ
