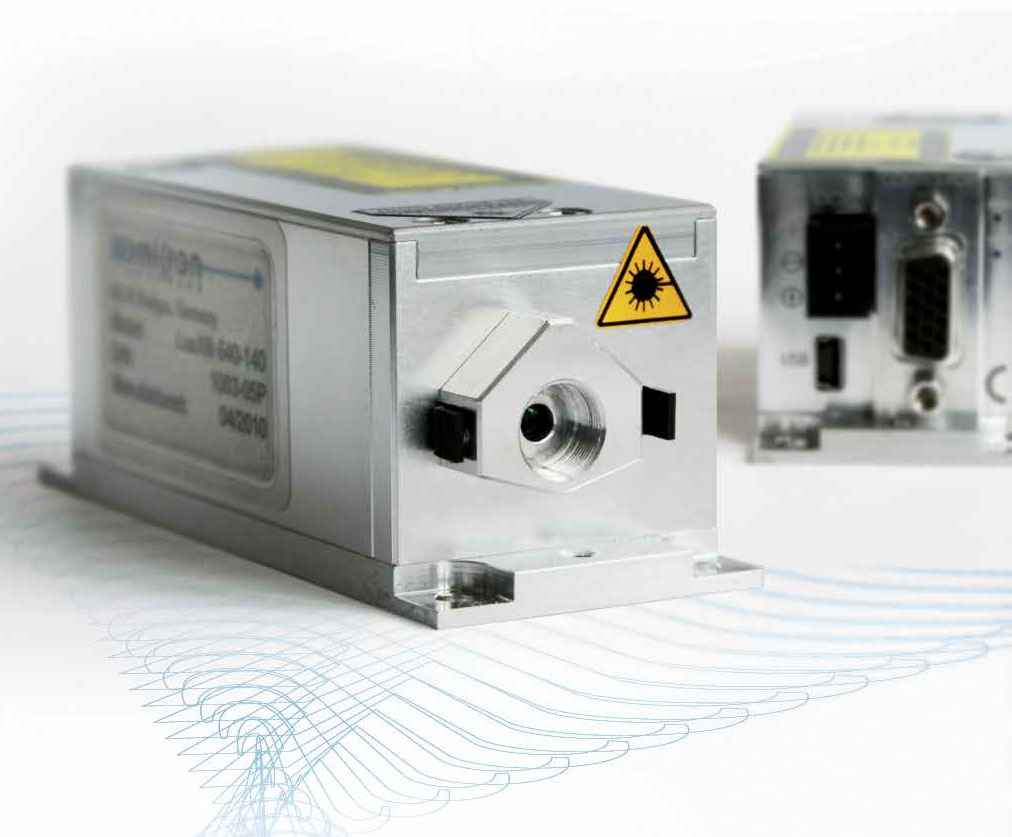

超小型半導体レーザーモジュール“LuxX”

Omicron Laserage Laserprodukte

バイオ、産業用途に最適なコンパクトなCW LDモジュール。紫外375nm~赤外1550nm。最大300mW出力。

バイオ、産業用途に最適なコンパクトなCW LDモジュール。
紫外375nm~赤外1550nm
  • 小型&省スペース
  • 36波長:375~1550 nm
  • シングルモード光出力パワー:最大 300mW
  • 高安定性 CW発振 (ACC & APCモード)
  • 高速アナログ変調
  • 電子シャッター機能 (レーザー出力遮断):>150kHz フル・オン/オフ機能
  • 自動エージング補正機能 (AAC)
  • USB2.0 & RS-232 インタフェース
  • 0.7mm ビーム径(オプション)
  • 工業標準サイズ

LuxX® シリーズは、小型かつ高性能なダイオードレーザーシリーズです。多彩な波長ラインナップと最大 300mW のシングルモード光出力で幅広いアプリケーションに応用できます。工業標準サイズで種々のデザインへの組込みが容易です。さらに USB2.0 及び RS-232 インタフェースで、アプリケーションプロセスへのハイレベルな統合を実現できます。

  • フローサイトメトリー
  • コンフォーカル顕微鏡
  • オプトジェネティクス
  • マイクロリソグラフィー
  • 検査・測定
  • マシンビジョン
シリーズ LuxXシリーズ
波長&出力パワー
(他の波長・出力も提供可)
モデル 波長&出力パワー
LuxX 375-20 375nm / 20mW
LuxX 375-70 375nm / 70mW
LuxX 95 395nm / 120mW
LuxX 405-20 405nm / 20mW
LuxX 405-60 405nm / 60mW
LuxX 405-120 405nm / 120mW
LuxX 405-300 405nm / 300mW
LuxX 415 415nm / 120mW
LuxX 425 425nm / 120mW
LuxX 445-50 445nm / 50mW
LuxX 445-100 445nm / 100mW
LuxX 457 457nm / 100mW
LuxX 460 460nm / 100mW
LuxX 473-20 473nm / 20mW
LuxX 473-80 473nm / 80mW
LuxX 473-100 473nm / 100mW
LuxX 473-300 473nm / 300mW
LuxX 488-25 488nm / 25mW
LuxX 488-60 488nm / 60mW
LuxX 488-80 488nm / 80mW
LuxX 488-100 488nm / 100mW
LuxX 488-150 488nm / 150mW
LuxX 488-200 488nm / 200mW
LuxX 505-80 505nm / 80mW
LuxX 515-25 515nm / 25mW
LuxX 515-50 515nm / 50mW
LuxX 515-80 515nm / 80mW
LuxX 515-150 515nm / 150mW
LuxX 633-100 633nm / 100mW
LuxX 638-40 638nm / 40mW
LuxX 638-100 638nm / 100mW
LuxX 638-150 638nm / 150mW
LuxX 638-200 638nm / 200mW
LuxX 642 642nm / 140mW
LuxX 647 647nm / 140mW
LuxX 660 660nm / 130mW
LuxX 685 685nm / 50mW
LuxX 705 705nm / 40mW
LuxX 730 730nm / 40mW
LuxX 785-120 785nm / 120mW
LuxX 785-200 785nm / 200mW
LuxX 808 808nm / 140mW
LuxX 830 830nm / 140mW
LuxX 850 850nm / 100mW
LuxX 945 945nm / 200mW
LuxX 980 980nm / 100mW
LuxX 1030 1030nm / 100mW
LuxX 1060 1060nm / 150mW
LuxX 1080 1080nm / 80mW
LuxX 1310 1310nm / 50mW
LuxX 1550 1550nm / 100mW
ビーム径
(他の直径も提供可)
1.0 … 1.5mm (1/e2), (波長により異なる)
0.7mm (1/e2) +/- 0.1mm with option XX.DSO
ビーム品質 M2 <1.15 (代表値 1.05)
非点収差 (補正後) <0.2*ZR
ビーム楕円度 <1.15:1
偏光 縦偏光 >100:1
長時間安定性 <0.5% (8時間)
RMSノイズ 20Hz…10MHz <0.2% (CW) | 10MHz…500MHz <0.2% (CW)
操作モード Mode 1: CW発振 (ACC – 自動定電流)
Mode 2: CW発振 (APC – 自動パワー制御)
Mode 3: アナログ変調
アナログ変調 0…5V (1,2kΩ)
入力シグナルタイプ: >1.5MHz
レーザーオン/オフ
(電子シャッタ)
>150kHz (フル・オン/オフ)
入力シグナルタイプ: TTL (2kΩ)
立上り/立下り時間 アナログ: < 200ns
レーザー・オン/オフ: < 2μs
消光比 アナログ: >1000 : 1
レーザー・オン/オフ: ∞無限大 (フル・オン/オフ)
供給電圧 5.00 VDC ±0.50 VDC
コントロール・インタフェース RS-232 & USB 2.0
レーザーヘッド寸法 100 x 40 x 40mm (l x w x h)
オプション&アクセサリ
XX.PSU ワールドワイド電源ユニット, LuxX / PhoxX シリーズレーザー用
XX.COL コリメータ対物レンズ, 最大ビーム径 2,5mm (1/e2)
XX.DSO コリメータ対物レンズ, 最大ビーム径 0.7mm (1/e2)
XX.CDRH リモートコントロールボックス, CDRH規格対応 キースイッチ及びLED照明付き
LUXX.HEATSINK 標準ヒートシンク, LuxX シリーズレーザーヘッド用
XX.FASYADAP ファイバ結合アダプタマウント, Omicron社ファイバ結合ユニット及び
1インチ間隔マウント穴格子付きファイバ結合システム

他波長搭載可能のレーザーコンバイナーもございます。



 小型レーザービームコンバイナー”LightHUBシリーズ”
