高出力/縦単一周波数 半導体レーザー“BrixXシリーズ”

Omicron Laserage Laserprodukte

高出力(BrixX HP)または縦単一周波数(BrixX NB)モデル。375~2080nmの範囲で多彩な波長ラインナップ、最大出力5W

高出力(BrixX HP)または縦単一周波数(BrixX NB)モデル。375~2080nmの範囲で多彩な波長ラインナップ、最大出力3.5W
  • 多彩な波長ラインナップ 375~2080 nm
  • シングルモード光出力パワー 最大1000 mW
  • マルチモード光出力パワー 最大5 W
  • 高安定性 CW 発振 (ACC 及び APC モード)
  • 高速アナログ&デジタル変調
  • 電気シャッター機能 >500kHz 完全オン/オフ
  • パワーモニタリング機能付き
  • 自動エージング補正 (AAC) 機能
  • USB2.0 及び RS-232 インタフェース
  • ファイバ出つ力またはフリースペース出力 (モデルによる)

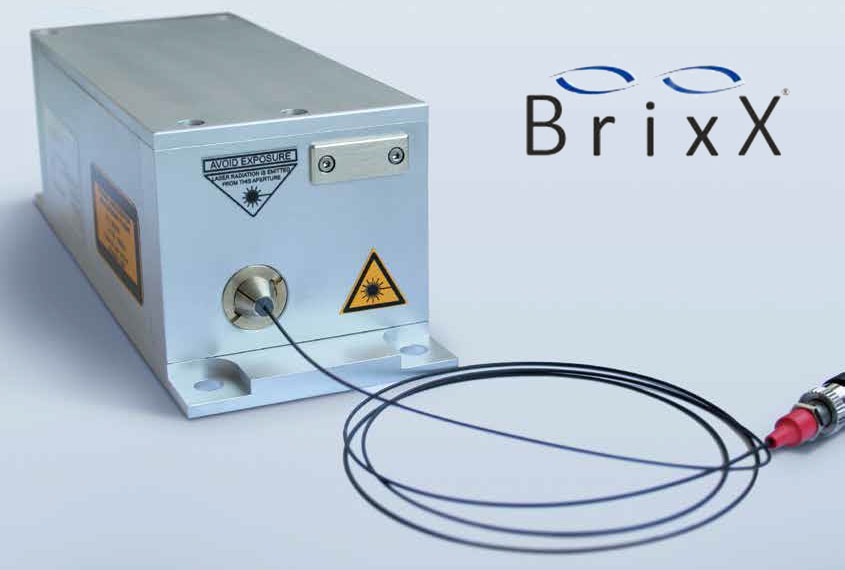

BrixX®シリーズは、電源内蔵で非常にコンパクトながら、高機能、高安定性を実現したCW半導体レーザーです。BrixX HP(高出力モデル)とBrixX NB(縦単一周波数モデル)の2種類をご用意しています。波長は375~2080nmまで幅広い範囲で選択していただけます。消費電力が大きく、メンテナンスが面倒なガスレーザーの置き換えとして最適です。

  • マシンビジョン
  • PIV/流体可視化
  • ラマン分光
  • 顕微鏡
  • 非破壊検査
  • 形状検査
モデル 波長 パワー ビームモード 出力タイプ
BrixX® 375-400 HP 375nm 400mW MM free space
BrixX® 405-1200 HP 405nm 1200mW MM free space
BrixX® 445-2500 HP 445nm 2500mW MM free space
BrixX® 445-5000 HP 445nm 5000mW MM free space
BrixX® 473-1000 HP 473nm 1000mW MM free space
BrixX® 488-2000 HP 488nm 2000mW MM free space
BrixX® 520-1000 HP 520nm 1000mW MM free space
BrixX® 633-30 NB 633nm 30mW SM PM FC/APC
BrixX® 638-700 HP 638nm 700mW MM free space
BrixX® 647-500 HP 647nm 500mW MM free space
BrixX® 750-1500 HP 750nm 1500mW MM free space
BrixX® 760-10 NB 760nm 10mW SM PM FC/APC
BrixX® 763-10 NB 763nm 10mW SM PM FC/APC
BrixX® 773-20 NB 773nm 20mW SM PM FC/APC
BrixX® 785-40 NB 785nm 40mW SM PM FC/APC
BrixX® 785-250 HP 785nm 250mW SM FC/APC
BrixX® 785-500 NB 785nm 500mW MM FC/APC
BrixX® 795-15 NB 795nm 15mW SM PM FC/APC
BrixX® 808-2500 HP 808nm 2500mW MM free space
BrixX® 808-800 HP 808nm 800mW SM free space
BrixX® 852-50 NB 852nm 50mW SM PM FC/APC
BrixX® 855-50 NB 855nm 50mW SM PM FC/APC
BrixX® 976-500 NB 976nm 500mW SM FC/APC
BrixX® 1064-40 NB 1064nm 40mW SM PM FC/APC
BrixX® 1064-300 NB 1064nm 300mW SM PM FC/APC
BrixX® 1064-500 NB 1064nm 500mW SM free space
BrixX® 1083-30 NB 1083nm 30mW SM PM FC/APC
BrixX® 1550-40 NB 1550nm 40mW SM PM FC/APC
※ HP = ハイパワー, NB = 狭バンド幅
※上記以外の波長、出力もございます。
共通仕様
偏光 シングルモード (SM or SM PM) モデル >100:1 縦偏光
マルチモード (MM) モデル レーザータイプにより異なる
長時間パワー安定性 <1%, 8時間当り
RMSノイズ <0.5% (CW, 20Hz…10MHz), <0.5% (CW, 10MHz…500MHz)
操作モード Mode 1:CW発振 (ACC – 自動定電流)
Mode 2:CW発振 (APC – 自動パワー制御)
Mode 3:アナログ変調
Mode 4:デジタル変調
Mode 5:アナログ + デジタル変調
アナログ変調 >1.5MHz;
入力シグナルタイプ 0…5V / 1,2kΩ, 0…1V / 50Ω (ソフトウェアで選択可能)
デジタル変調 >1.5MHz; 入力シグナルタイプ TTL (2kΩ)
レーザーオン/オフ
(電気シャッター)
>500kHz (full ON/OFF); 入力シグナルタイプ TTL (2kΩ)
立上り・立下り時間 アナログ < 200ns, デジタル < 200ns
レーザーオン/オフ < 500ns
消光比 アナログ >1000 : 1, デジタル >250:1
レーザーオン/オフ ∞ (フルON/OFF)
供給電圧 公称値 12~24 VDC, 最大値 11.0~25 VDC
コントロールインタフェース RS-232 及び USB 2.0
レーザーヘッド寸法 186 x 65 x 60 mm (l x w x h)
オプション&アクセサリ BRIXX.PSU: BrixX シリーズレーザー用電源ユニット
XX.CDRH: 自動コントロールボックス, CDRH認証対応 キースイッチ&発光LED 付き
