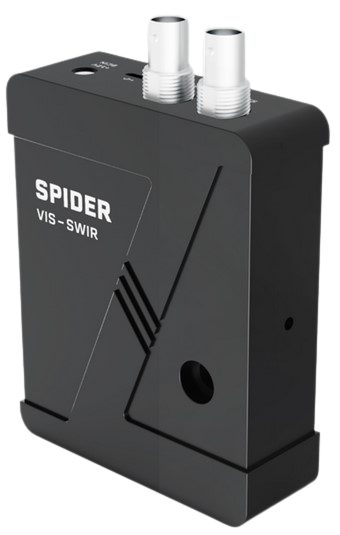

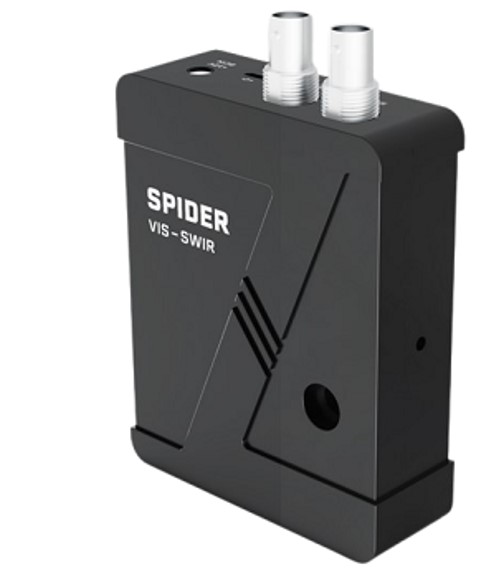

広帯域 増幅型 Si-InGaAs フォトディテクタ ADC内蔵 “SPIDER”


広帯域増幅型のSi-InGaAs光検出器。比類なき低ノイズプリアンプの開発に成功し、独立した2つの低ノイズアンプを搭載。2色光検出器、8つのプログラム可能なゲインを装備しています。24ビットのデータ収集機能を内蔵。最大56kHz スペクトラム応答範囲Si (2.4 x 2.4mm) 0.32 ~ 1.08μm、InGaAs (Ø1mm) 1.01 ~ 1.7μm。VIS-SWIR に対応
SPIDER(Single-PIxel DEtectoR 単一ピクセル検出器)は、増幅型のSi-InGaAs光検出器であり、プログラム可能なゲインと24ビットのデータ収集システムを内蔵しています。2色の光検出器を採用し、ビームアライメントの調整は簡単で、320nmから1700nmまでの幅広いスペクトルに応答に対応しています。
SiとInGaAsフォトダイオードでは、比類なき低ノイズプリアンプの開発に成功し、これらの2つの独立した低ノイズアンプで同時に増幅することが可能で、8つのプログマブルなゲイン最大56kHzの帯域幅を備えています。
- 増幅型検出器とアナログ・デジタル・コンバーターを独自のデバイスで実現
- 1ピクセルの素子で幅広いスペクトルをカバー
- ファイバーカップリングが可能
- 8つのプログラム可能なゲイン
- 最大56 kHzの帯域幅
- 2チャンネル、24ビットADC、最大120kSPS/チャンネル
- アナログ出力用BNC×2
- 3個のGPIO(汎用入出力端子)を装備
- PCとのUSB接続
- Plug&PlayソフトウェアおよびDLLが利用可能
市販製品とSPIEDRの比較
下記の2つの動画は市販のSiフォトダイオードと16bit ADCの組合せとSPIDERを比較したものになります。
SPIDERの増幅型フォトダイオードと24bit ADCの組み合わせた性能をご覧ください。
市販のSiフォトダイオード+市販の16bit ADC
SPIDER
蛍光灯のスペクトルをGEMINIとSPIDERで測定した結果
スペクトルは1回の測定で、グレーティングベースの分光計を使用した際に見られる高次光の影響が無く、3オクターブの測定が可能です。
*データ+Fluoresecnt lamp spectrum, measurement with GEMINI + SPIDER
光学仕様
検出素子 (光感度エリア) |
スペクトラム 応答範囲[μm] |
ピーク感度 波長 λp[μm] |
応答 R λ=λp [A/W] |
暗電流 ID | 検出性 D* λ=λp [㎝*Hz 1/2/W] |
---|---|---|---|---|---|
Si (2.4 x 2.4mm) |
0.32 ~ 1.08 | 0.94 | 0.45 | 130pA | 1.4 x 1013 |
InGaAs (Ø1mm) | 1.01 ~ 1.7 | 1.55 | 0.55 | 1nA | 3.5 x 1012 |
トランスインピーダンスアンプの仕様
プログラム可能なゲイン数 | ||||||||
---|---|---|---|---|---|---|---|---|
#1 | #2 | #3 | #4 | #5 | #6 | #7 | #8 | |
ゲイン[dBΩ] | 64 | 73 | 83 | 93 | 103 | 113 | 123 | 133 |
バンド幅(-3dB) [kHz] | 56 | 55 | 54 | 53 | 52 | 49 | 39 | 29 |
出力ノイズ * [nV/√Hz] | 20 | 22 | 26 | 36 | 61 | 121 | 265 | 680 |
*20 kHzでの計測時
アナログ-デジタルコンバータの仕様
事前設定可能な サンプリングレートの数 |
11 (120, 100, 80, 64, 32, 16, 10, 5, 2.5, 1, 0.5 kSPS) | ||||
---|---|---|---|---|---|
サンプリングレート[kSPS] | BW [kHz] | SNR [dB] | RMS ノイズ* [V] | BITs | ENOB |
120 (max.) | 52 | 113 | 1.4 E-5 | 24 | 19.2 |
0.5 (min.) | 0.217 | 136.8 | 1.8 E-6 | 24 | 22.2 |
* 選択ゲイン数は1です。全てのサンプリングレートでの詳細はお問合せ下さい。
その他一般仕様
最小 | Typ | 最大 | |
---|---|---|---|
消費電力 [W] | |||
供給電圧 [V] | |||
出力直列抵抗 [kΩ] | |||
出力アナログ電圧 [V] | |||
重量[g] | |||
パッケージサイズ[mm] | |||
動作温度範囲 | |||
保存温度範囲 |
