電子顕微鏡や原子間力顕微鏡の観察を簡便に！

ナノ材料は、凝集しやすくハンドリングが容易でないため、貧溶媒中に分散した状態が好まれます。この分散液において、個々のナノ材料の大きさや形状、もしくは凝集状態を把握することは、ナノ材料の研究や応用開発する上で極めて重要です。ナノ材料の観察には、走査型電子顕微鏡(SEM)や透過型電子顕微鏡(TEM)、または原子間力顕微鏡が使用されますが、観察基板に分散液を塗布・乾燥する過程で凝集体となってしまうため、個々の状態を把握することが困難でした。

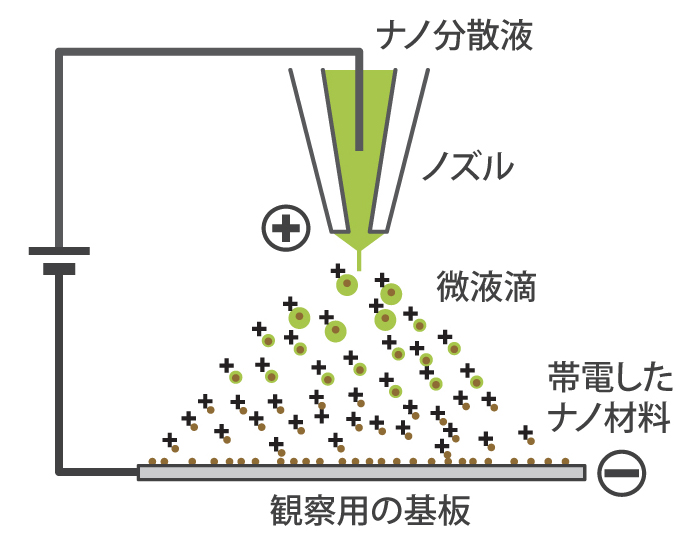

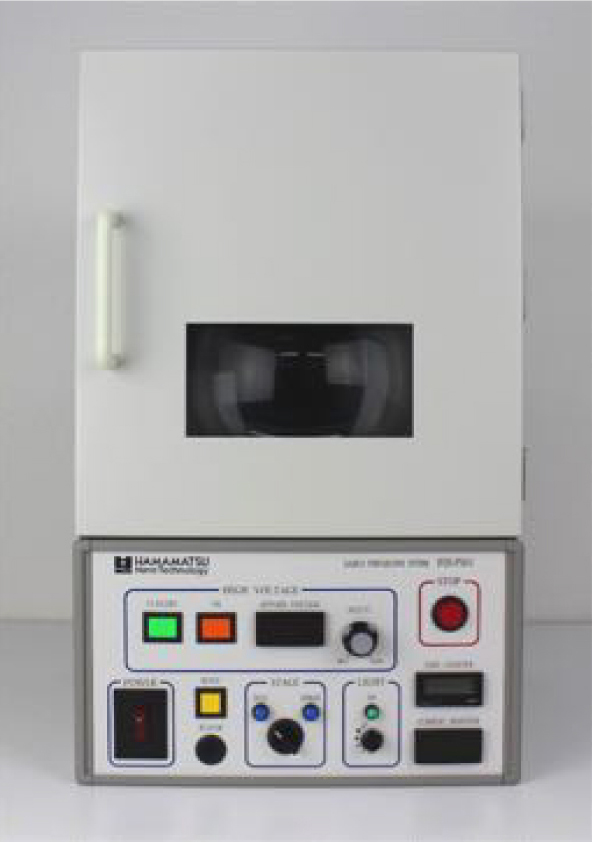

「サンプルプレパレーション装置 PDS-PS01」は、小サイズの微液滴形成に適した高品質の静電スプレー塗布装置です。最大8μLの試料液を扱えます。静電噴霧した各液滴に１個もしくは０個のナノ材料が含まれる濃度で使用すれば、凝集のないナノ材料の観察基板を作製できます。試料液を充填するノズル部は使い捨てになっているため、手間の掛かるノズル内の洗浄は不要です。ナノ材料を吹き付ける観察基板は、Si基板やカーボン蒸着膜などが適合します。

ナノ材料の分散塗布	静電噴霧の様子

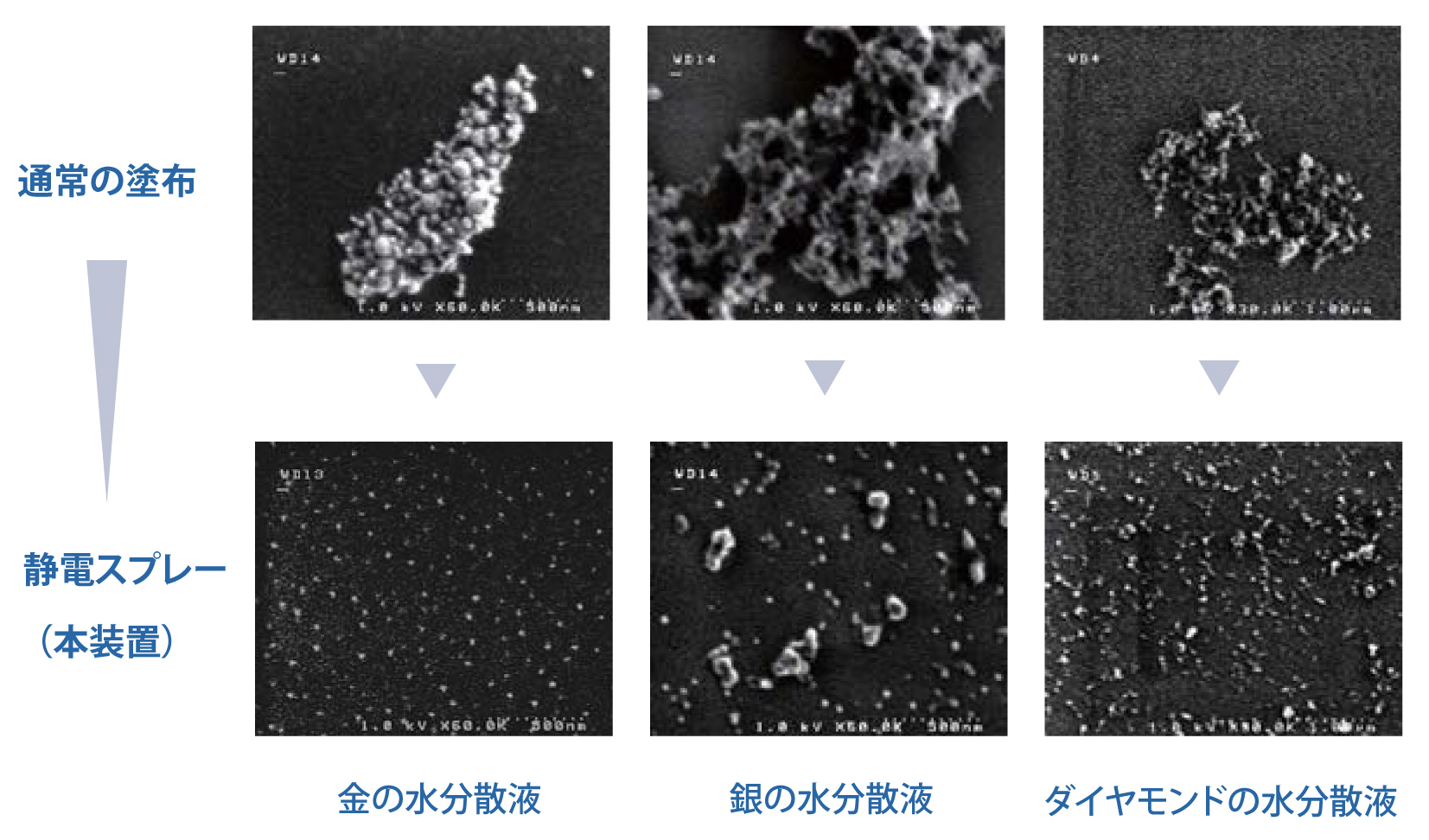

活用事例（SEM観察）

各ナノ分散液の事例（Si基板）
