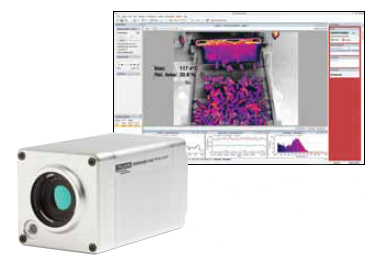

産業用 サーモグラフィカメラ“ThermoView TV40”
ファクトリ・オートメーション用途向け高性能サーマル・イメージング・システム。保護等級IP67 (NEMA 4)の堅牢なハウジング
ファクトリ・オートメーション用途向け高性能サーマル・イメージング・システム
- 広い測定温度範囲:‐10~1200°C
- 320 x 240、640 x 480赤外分解能
- フレームレート9 Hzまたは60 Hzのモデルを選択可能
- 保護等級IP67 (NEMA 4)の堅牢なハウジング
- 照準:R-Fusion®テクノロジ(サーマル画像と可視画像の組合せ)で簡単に視野を調整。さらに両画像を融合させて詳細な評価も。
- 電動リモート・フォーカス機能
- 互換性のあるレンズ・オプションで様々な現場に対応可能
- GigE Visionインターフェース搭載
- PoE対応LAN/Ethernetによるサーマル・イメージャとの通信で、ネットワークやWebサーバ、ThermoViewソフトウェアにアクセス
- ThermoViewソフトウェアは産業分野の自動化アプリケーションにも対応
- 200°Cまでの環境温度に耐える高温用エンクロージャ
- エアパージを始めとするアクセサリを利用可能
Fluke Process Instrumentsの最上位機
ThermoView TV40 は、ファクトリ・オートメーション用途に向けて設計された高性能な産業用サーマル・イメージング・システムです。堅牢な赤外線カメラに、直感的で高機能な制御・モニタリング用ソフトウェアを組み合わせました。温度制御やモニタリングからデータ保存まで完全な統合ソリューションとして、プロセスのトレーサビリティと製品品質を確実に支えます。
組み込み
デジタルおよびアナログI/O モジュールに加え、GigEVisionとPower over Ethernetによって、TV40サーマル・イメージャは工場レベルのあらゆる自動化システムに簡単に組込むことができます。過酷な産業現場のために設計された幅広いアクセサリとともに、IP67の専用ハウジングが長期にわたる信頼性の高いサーマル・イメージング機能を保証します。また、現場で交換可能な校正済みのレンズも多数ご用意しており、どのような用途でも適切な視野を実現します。同時に標準カメラにもレンズが内蔵されているため、外部に可動部品がまったくありません。さらにTV40サーマル・イメージャには可視光カメラも搭載されており、赤外線画像と可視画像を組み合せることで、遠隔からでも適切に照準調整できるようにしています。プロセスのモニタリングは、ThermoViewソフトウェアでも、サーマル・イメージャに内蔵のWebサーバに直接接続することでも可能です。
可視化
GigE Visionによる最高フレームレート60fpsの熱画像取得能力。多数のソフトウェア・ツールによるポスト処理で、温度データの解析が簡単に行えますので、実用的の域を超えて、より深くリアルタイムにデータを分析する能力が得られます。TV40サーマル・イメージャは、プロセスの分析のために高解像度な熱画像と可視画像を同時にThermoViewソフトウェアに送ります。そのため、他の方法では見落としがちな詳細まで浮き彫りになります。さらに多数のカメラからの画像をつなぎ合わせリアルタイムに表示すれば、あらゆる細部が確認できます。
制御
TV40サーマル・イメージャとThermoViewソフトウェアを組み合わせれば、連続的なモニタリングが可能になるとともに、DAQモジュールやI/Oプロセス制御を用いて予期せぬ温度イベントが発生した場合にアラームを出すこともできます。また手動あるいは自動による画像とAOIデータの記録機能によって、プロセスのトレーサビリティが実現します。ThermoViewソフトウェアを用いると、同時に複数の画像に対してモニタリング、保存、アラーム監視が可能です。
主な機能
- I/Oアラーム機能
- Ethernet/IPを介した他の機器との通信
- システムの診断と通信の自動的な再接続機能
- トレンド・データやシーケンス・ファイルを記録して簡単に再生
- モニタリング/アラーム監視とオフライン表示が同時に可能
- 自動化アプリケーションのために、外部機器からのプロジェクトをリモートで読込み可能
- 温度モニタリング
- 重要な設備のモニタリング
- 熱間プレス
- ブレーキ試験
- 石灰焼成炉
- へら絞り加工
- 廃棄物焼却炉
- ボイラのモニタリング
測定仕様
モデル | ThermoView TV43 | ThermoView TV46 |
---|---|---|
照準 | サーマルイメージャー+可視ライトカメラ (640 x 480) | |
温度測定範囲 | -10 ~ 1200 °C サブレンジ 1: -10 ~ 80 °C サブレンジ 2: -10 ~ 250 °C | |
測定精度 | ±2 °C または読み値の±2%(いずれか大きい値) | |
画素数 | 320 x 240 (76,800 ピクセル) | 640 x 480 (307,200 ピクセル) |
応答波長 | 8 ~ 14 µm | |
検出器 | 非冷却フォーカルプレーンアレイ | |
視野角 | 水平 34° x 25.5° | |
追加レンズ・オプション (現場で取付可能) | 0,75x 広角レンズ (45° x 34°) 2x レンズ (17° x 12,7°) 4x レンズ (8.5° x 6°) マクロレンズ | |
焦点範囲 | 赤外線:15 cm – ∞ (電動リモート・フォーカス) 可視光: 60 cm – ∞ | |
フレームレート | 9 または 60 (fps) (注文時に指定ください) | |
放射率補正 | 0.10 ~ 1.00 | |
インターフェース | GigE Vision | |
LED表示 | 電源状態,システムのエラーコード | |
動作温度 | -10 ~ 50 °C | |
保管温度 | -20 ~ 50 °C | |
湿度 | 10 ~ 95 %,結露なきこと | |
電源 | 12 ~ 26 DCV, PoE (Power over Ethernet) | |
消費電力 | 8 W (通常) 13 W (最大) | |
耐衝撃性 | IEC 60068-2-27 (機械的衝撃): 50 g, 6 ms, 3 軸 | |
耐振動性 | IEC 60068-2-26 (正弦波振動): 3 g, 11–200 Hz, 3 軸 | |
保護等級 | IP67 (NEMA 4) | |
寸法 (B x H x L) | 約83 x 83 x 158 mm | |
重量 | 約1.08 kg |
レンズ視野(FOV)の例
レンズの種類 | 距離 (m) | HFOV (m) | VFOV (m) | ピクセル・サイズ (mm) |
---|---|---|---|---|
標準レンズ | 0.5 1.0 3.0 10.0 | 0.3 0.6 1.8 6.1 | 0.2 0.5 1.4 4.6 | 0.93 1.85 5.56 18.54 |
広角レンズ FPI 0.75X WIDE LENS | 0.5 1.0 3.0 10.0 | 0.4 0.8 2.5 8.3 | 0.3 0.6 1.8 6.1 | 1.23 2.45 7.36 24.54 |
